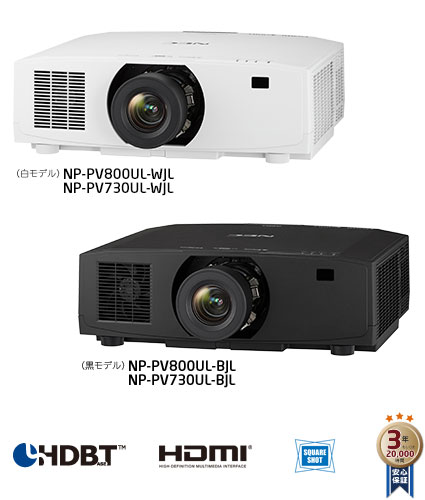

ViewLight NP-PV800UL-WJL / NP-PV800UL-BJL
ViewLight NP-PV730UL-WJL / NP-PV730UL-BJL

生産終了

独自の冷却方式を採用して、高輝度と軽量・小型化を両立
運用コストを抑え、様々な設置環境に対応する
高輝度レーザー光源液晶プロジェクター

取扱説明書PDF
三面図PDF
オプション

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

ワンランク上の信頼性

安心の3年保証または20,000時間まで保証※
NECのレーザー光源モデルを安心してお使いいただくために、
ご購入後、3年間もしくは20,000時間まで保証いたします。

  • ※ お買い上げ日より3年または使用時間20,000時間の早い方になります。
  • マニュアル等の添付書類ならびにケーブル類・消耗部品類（乾電池など）を除きます。
  • 保証期間内の場合は、製品保証書をご提示ください。
  • 保証期間内でも、保証書のご提示が無い場合や保証範囲外の故障の場合、
    有償修理となる場合がございます。
    また、離島・山間地などは別途交通費が必要となる場合がございます。
  • 天吊などプロジェクターの取り外し作業が必要な場合は、別途費用がかかります。

3年もしくは20,000時間安心保証

主な特長

明るさと小型軽量を両立
運用コストや手間を軽減
様々な設置環境に対応
その他の特長

明るさと小型軽量を両立

独自の冷却技術により、
くっきり明るい高輝度投写が可能ながら小型軽量

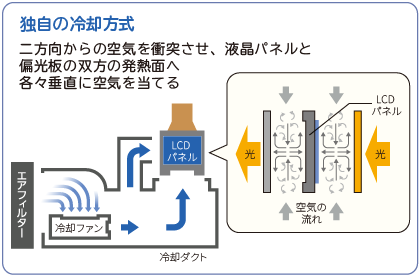

NEC独自の冷却方式の図解

独自の衝突噴流を採用した冷却方式により、光学パネルの温度上昇を従来よりも10～20％抑制。
光源冷却の効率化により、明るさ8,000 lm※と高輝度ながら、11.2kgの軽量かつコンパクトなボディ設計が可能となりました。

  • ※
    NP-PV800UL-WJL/NP-PV800UL-BJLの場合。
    NP-PV730UL-WJL/NP-PV730UL-BJLは7,300 lm。

運用コストや手間を軽減

長寿命なレーザー光源の採用により
安定した投写品質を維持し、運用コストを軽減

高輝度レーザー光源を採用し、20,000時間※の長寿命化が可能に。光源の交換や調整などのメンテナンスが長期間不要になるため、運用時の労力や作業コストを軽減し、安定した投写品質を保ちます。

  • ※
    レーザー光源部のみの輝度半減時間（理論値）です。保証時間ではありません。

設置・調整や運用管理に便利なソフトウェア※対応により
ネットワークを介して一括管理

  • ※
    無償ダウンロード。
「NaViSet Administrator 2」対応

ディスプレイおよびプロジェクターのコントロールや資産管理が、ネットワーク ベースで可能なソフトウェア「NaViSet Administrator 2」に対応しています。

  • 運用状態のコントロール設定をネットワークでモニタリング
  • デバイスの診断機能によりエラー発生時にメールで通知
  • パブリックディスプレイのオプションスロットに接続したSBCを含む、
    Windowsコンピュータの動作状態を表示し、電源オンオフが可能
  • 資産管理、運用状態、コントロール設定などの情報をエクスポート可能

NaViSet Administrator 2ロゴ
NaViSet Administrator 2 プロジェクター基本構成例

new window「NaViSet Administrator 2」無償ダウンロードはこちら

プロジェクター設置支援・調整ソフトウェア「ProAssist®」対応
レーザー光源部

ネットワークを介して、コンピューターからプロジェクターの制御や投写画面の調整を行うためのソフトウェア「ProAssist」に対応しています。プロジェクターの制御や、円柱面や球面等の特殊形状スクリーンに投写するときの歪み補正ができます。

new window「ProAssist」無償ダウンロードはこちら

様々な設置環境に対応

設置場所に応じて選べる8種類のオプションレンズ

電動ズーム・電動フォーカス・レンズメモリ機能に対応し、防塵に配慮した構造設計のレンズ「NP40ZL」「NP41ZL」「NP43ZL」や、100型を70cmの近さから投写できる超短焦点ミラーレンズ「NP44ML-LK」など、8種類のオプションレンズをご用意。様々な設置場所、投写方法に合わせて、適したレンズを選択できます。またレンズの交換の際は、工具を使わずに取り外し／取り付けが可能です。

オプションレンズ仕様はこちら

  • 本体にはレンズは付属しておりません。
レンズセットモデル NP-PV800UL-W41 / NP-PV730UL-W41

プロジェクター（白モデル）「NP-PV800UL-WJL」「NP-PV730UL-WJL」に
標準レンズ「NP41ZL」をセットしたレンズセットモデルをご用意しました。

50～500型スクリーンでの投写が可能で、 会議室やサイネージなど幅広い用途にお使いいただけます。

レンズセットモデルの仕様はこちら

垂直方向、水平方向の360°設置やポートレート投写※で、空間演出に対応

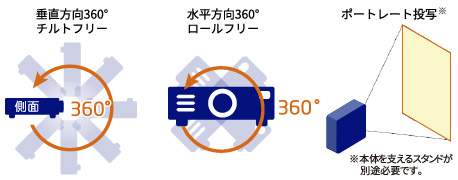

垂直方向360°チルトフリー、水平方向360°ロールフリー、ポートレート投写（縦置き設置）のイメージ図

垂直方向360°投写できる「チルトフリー」や、水平方向360°どの角度でも投写できる「ロールフリー」機能を搭載しています。
また、ポートレート投写（縦置き設置）※が可能なので、人物画像など縦長の画像を表示でき、サイネージ用途にも活用できます。

  • ※
    本機を傾けて設置する場合は、十分な強度のある金具を使用してください。
    投写画面を90º傾けたポートレート投写が行えます。必ず専用のスタンドを製作して設置してください。

電動レンズシフトで本体を動かさずに投写画面を位置調節

投写画面の位置を上下・左右に調整できる「レンズシフト機能」を装備。本体背面の操作ボタンやリモコンの操作で、プロジェクター本体を動かさずに投写位置を調節できます。

レンズシフト範囲はこちら

  • 「NP44ML-LK」を使用した場合には、レンズシフトは行えません。
  • レンズシフトを斜め方向へ最大にすると、画面周囲が暗くなったり、影が出たりします。

その他の特長

ライトモードとカーボンメーター表示

使用目的などに合わせて、「ノーマル」「静音」「長寿命」3つのライトモードを選択できます。また、ライト調整で出力を下げて使用すると、消費電力を抑えることができます。
このときの省エネ効果を CO2排出削減量に換算して、電源を切るときの「確認メッセージ」およびオンスクリーンメニューの「情報」に表示します。（カーボンメータ）

信号切り替え時の画面変更をスムーズに見せるシームレススイッチング機能

入力端子切り替え時、切り替え前の映像を保持することで、無信号状態を経ずに切り替え後の映像が映し出されます。授業や会議中の信号切り替え時にストレスなく、参加者の集中⼒を途切れさせることなくお使いいただくことが可能です。

Crestron RoomView®、Extron XTP に対応

Crestron RoomView®に対応し、ネットワークに接続している複数の機器を管理・制御することができます。
また、Extron 社のXTP トランスミッターに接続して、映像出力や制御を行うことができます。

医用画像を簡易表示できるDICOMモード

医用画像の階調特性（DICOM規格に近似）をプリセットしています。DICOM形式で保存されている医用画像を表示でき、学会などの発表にも対応します。

  • ※
    実際の診断にはご使用いただけません。

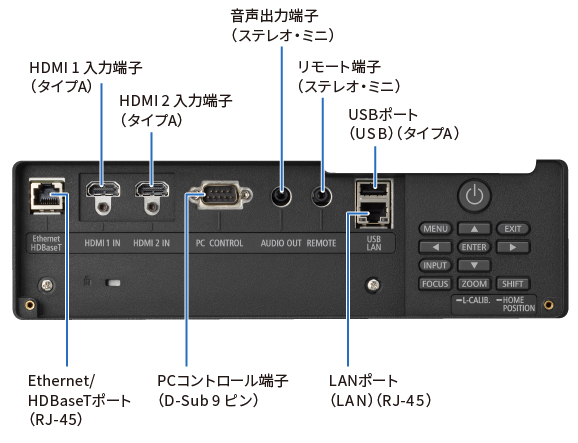

端子部

端子部画像

オプション

商品名 型名 希望小売価格（税別）
天井用取付けユニット NP44ML-LK以外を使用時 NP14CM オープン価格
NP44ML-LKを使用時 NP15CM オープン価格
レンズ各種（8種類） NP12ZL [生産終了]
NP13ZL
NP15ZL [生産終了]
NP40ZL
NP41ZL
NP43ZL
NP50ZL
NP44ML-LK		 オープン価格
ケーブルカバー 白モデル用 NP10CV [生産終了] オープン価格
黒モデル用 NP10CV-B オープン価格
交換用フィルタ NP06FT [生産終了] オープン価格

仕様表

型名 （白モデル） NP-PV800UL-WJL NP-PV730UL-WJL
（黒モデル） NP-PV800UL-BJL NP-PV730UL-BJL
方式 3原色液晶シャッタ投映方式 /
ダイクロイックミラーによる光分離 / クロスプリズムによる合成方式
表示解像度 WUXGA（1,920×1,200）
液晶パネル  サイズ 0.76型（19.3mm）×3枚、アスペクト比16：10
画素数※1 2,304,000画素（1,920×1,200ドット）
投写レンズ オプションレンズ仕様をご覧ください
光源 レーザーダイオード+蛍光体
光源交換時間（目安）※2 20,000時間
画面サイズ（投写距離） 30～500型（投写距離は使用するレンズによって異なる）
スクリーンサイズと投写距離はこちら
色再現性 10ビットカラープロセッシング （約10億7,000万色）
明るさ※3※4 8,000 lm 7,300 lm
コントラスト比（全白/全黒） 3,000,000:1（ダイナミックコントラスト オン時）
最大表示解像度※5
（横×縦）		 デジタル信号 3,840×2,160（アドバンスド・アキュブレンド）
走査周波数 水平 デジタル 15kHz、24～100kHz
垂直 デジタル 24,25,30,48Hz、50～85Hz
台形歪み補正機能※6 水平方向 手動　最大±約30度
垂直方向 手動　最大±約30度
入出力端子 HDMI® 映像入力 HDMI® タイプA×2（HDCP 1.4）
DeepColor（ディープカラー：色深度）: 8/10/12 ビット
LipSync、4K対応(30Hz) 対応
音声入力 サンプリング周波数32/44.1/48kHz
サンプリングビット16/20/24bit
Ethernet/
HDBaseT™		 映像入力 RJ-45×1（HDCP 1.4）
DeepColor（ディープカラー：色深度）: 8/10/12 ビット
100BASE-TX、PJLink Class2、LipSync、4K(30Hz) 対応
音声入力 サンプリング周波数32/44.1/48kHz
サンプリングビット16/20/24bit
音声出力 アナログ ステレオミニジャック×1（全信号共通）
USBポート USBタイプA×1 （電源供給5.0V/1.4A）
コントロール端子 有線LAN RJ-45×1、10BASE-T/100BASE-TX、PJLink Class2 対応
※制御のみ対応
PCコントロール端子 RS-232C（D-Sub9ピン）×1
リモート端子 ステレオミニジャック×1
使用環境※7 動作温度 0～45℃
動作湿度 20～80%（ただし結露しないこと）
動作高度 0～2,600m（1,600～2,600mはファンモード「高地」）
保存温度 -10～50℃
保存湿度 20～80％（ただし結露しないこと）
電源※8 AC100V 50/60Hz
定格入力電流 6.1A 5.8A
消費電力 490W 465W
消費電力
（スタンバイ時）		 スタンバイモード ノーマル時 0.16W
ネットワーク
スタンバイ時		 1.6W
外形寸法 突起部含まず 499（幅）×407（奥行）×164（高さ） mm
突起部含む 503（幅）×407（奥行）×168（高さ） mm
質量 11.2kg（レンズユニット含まず）
梱包状態 寸法 591（幅）×491（奥行）×259（高さ） mm
質量 13.4kg
添付品 リモコン（電池付）、電源コード（3.0m：AC100V用国内仕様アース付き）、電源コードストッパー、レンズユニット盗難防止用ネジ、ストラップ（フィルターカバーの落下防止用）、重要なお知らせ、クイックスタートガイド、保証書
  • ※1
    有効画素数は99.99％です。
  • ※2
    レーザー光源部のみの輝度半減時間（理論値）です。保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
  • ※3
    別売のレンズユニット（NP41ZL）を装着し、ライトモードが「ノーマル」でライト調整が「100」、プリセットが「高輝度モード」のときの明るさです。ライト調整をすると明るさが低下します。また、プリセットで他のモードを選択すると明るさが多少低下します。
  • ※4
    出荷時における本製品全体の平均的な値を示しており、JIS X6911:2021 データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件につ いては、附属書２に基づいています。
  • ※5
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
  • ※6
    電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
  • ※7
    使用環境の温度により、本機の保護機能が働きます。
  • ※8
    高調波電流規格 JIS C 61000-3-2 適合品です。
  • ■
    レーザー製品に関する取得規格については、
    取扱説明書の「本機を安全にお使いいただくために、ご使用の前に必ずお読みください」をご覧ください。
  • ■
    HDCP とは"High-bandwidth Digital Content Protection" の略称で、DisplayPort、HDMI、HDBaseT を経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。HDCP の規格は、Digital Content Protection,LLC という団体によって、策定・管理されています。本機のHDMI 1/2 入力端子、HDBaseT ポートは、HDCP 技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。ただし、HDCP の規格変更などが行われた場合、プロジェクターが故障していなくても、HDMI 1/2 入力端子、HDBaseT ポートの映像が表示されないことがあります。
  • ■
    この仕様・意匠はお断りなく変更する事があります。

主な対応解像度および周波数

HDMI®/HDBaseT™

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60
SVGA 800×600 4：3 60
XGA 1024×768 4：3 60
WXGA 1280×768 15：9 60
1280×800 16：10 60
1366×760 16：9 60
Quad-VGA 1280×960 4：3 60
SXGA 1280×1024 5：4 60
SXGA+ 1400×1050 4：3 60
WXGA+ 1440×900 16：10 60
WXGA++ 1600×900 16：9 60
WSXGA++ 1680×1050 16：10 60
WUXGA 1920×1200 ※1 16：10 60 Reduced Blanking
4K 3840×2160 16：9 23.98/24/25/29.97/30
HDTV(1080p) 1920×1080 ※1 16：9 50/60
HDTV(1080i) 1920×1080 ※1 16：9 50/60
HDTV(720p) 1280×720 16：9 50/60
SDTV(480p) 720×480 4：3 / 16：9 60
SDTV(576p) 720×576 4：3 / 16：9 50
SDTV(480i) 720×480 4：3 / 16：9 60
SDTV(576i) 720×576 4：3 / 16：9 50
  • ※1
    リアル表示
  • ・
    本機の解像度を超える信号はアドバンスドアキュブレンドにより対応。
  • ・
    アドバンスドアキュブレンドの場合、文字や罫線の太さなどが不均一になったり、色がにじんだりする場合があります。
  • ・
    出荷時はその表示解像度／周波数の標準的な信号に合わせていますが、コンピュータの種類によっては調整が必要な場合があります。

スクリーンサイズと投写距離

NP12ZL/NP13ZL/NP15ZL

画面比16:10
スクリーンサイズ
型 (横×縦m)		 投写距離(m)
NP12ZL NP13ZL NP15ZL
  [生産終了]   [生産終了]
30型(0.65×0.40m) 0.78-0.97 0.91-1.87 －
60型(1.29×0.81m) 1.49-1.95 1.87-3.79 5.86-9.00
80型(1.72×1.08m) 2.00-2.61 2.51-5.07 7.87-12.07
90型(1.94×1.21m) 2.25-2.94 2.83-5.71 8.88-13.60
100型(2.15×1.35m) 2.51-3.27 3.16-6.35 9.89-15.13
120型(2.59×1.62m) 3.02-3.94 3.80-7.63 11.91-18.20
150型(3.23×2.02m) 3.78-4.93 4.76-9.55 14.93-22.79
180型(3.88×2.42m) 4.55-5.93 5.72-11.47 17.95-27.39
200型(4.31×2.69m) 5.06-6.59 6.36-12.74 19.97-30.46
240型(5.17×3.23m) 6.08-7.92 7.64-15.30 24.00-36.59
270型(5.82×3.64m) 6.85-8.91 8.60-17.22 27.03-41.18
300型(6.46×4.04m) 7.61-9.91 9.56-19.14 30.05-45.78
400型(8.62×5.39m) 10.17-13.23 12.77-25.54 40.13-61.11
500型(10.77×6.73m) 12.72-16.55 15.97-31.94 50.22-76.43
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

NP50ZL/NP40ZL/NP41ZL/NP43ZL

画面比16:10
スクリーンサイズ
型 (横×縦m)		 投写距離
NP50ZL NP40ZL NP41ZL NP43ZL
50型(1.08×0.67m) － 0.83-1.18 1.38-3.23 3.29-6.44
60型(1.29×0.81m) 0.76-0.96 1.00-1.42 1.67-3.88 3.92-7.71
80型(1.72×1.08m) 1.03-1.29 1.35-1.91 2.24-5.19 5.18-10.24
90型(1.94×1.21m) 1.17-1.46 1.53-2.15 2.52-5.84 5.81-11.50
100型(2.15×1.35m) 1.30-1.63 1.70-2.40 2.80-6.50 6.44-12.77
120型(2.59×1.62m) 1.57-1.96 2.05-2.88 3.37-7.80 7.70-15.30
150型(3.23×2.02m) 1.98-2.46 2.57-3.61 4.23-9.76 9.60-19.10
180型(3.88×2.42m) 2.38-2.97 3.09-4.35 5.08-11.72 11.49-22.90
200型(4.31×2.69m) 2.65-3.30 3.44-4.83 5.65-13.03 12.75-25.43
240型(5.17×3.23m) 3.19-3.97 4.13-5.81 6.79-15.65 15.27-30.50
270型(5.82×3.64m) 3.59-4.48 4.65-6.54 7.65-17.61 17.17-34.29
300型(6.46×4.04m) 4.00-4.98 5.17-7.27 8.50-19.57 19.06-38.09
400型(8.62×5.39m) 5.35-6.66 6.91-9.71 11.35-26.10 25.37-50.75
500型(10.77×6.73m) 6.70-8.33 8.65-12.14 14.20-32.64 31.68-63.41
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

NP44ML-LK

スクリーンサイズと投写距離の図
NP44ML-LK
画面比16:10
スクリーンサイズ
型 (横×縦m)		 NP44ML-LK
投写距離(m) 寸法(m)
L1 L2 H1 H2
80型 (1.72×1.08m) 0.03 0.55 0.51 1.58
100型 (2.15×1.35m) 0.17 0.70 0.60 1.95
120型 (2.59×1.62m) 0.32 0.84 0.70 2.31
150型 (3.23×2.02m) 0.54 1.06 0.84 2.86
180型 (3.88×2.42m) 0.76 1.28 0.98 3.40
200型 (4.31×2.69m) 0.91 1.43 1.07 3.77
240型 (5.17×3.23m) 1.20 1.72 1.26 4.49
270型 (5.82×3.64m) 1.42 1.94 1.40 5.04
300型 (6.46×4.04m) 1.64 2.16 1.54 5.58
350型 (7.54×4.71m) 2.00 2.52 1.78 6.49
400型 (8.62×5.39m) 2.37 2.89 2.02 7.40
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

オプションレンズ仕様

型名 NP12ZL NP13ZL NP15ZL
  [生産終了] [生産終了] [生産終了]
希望小売価格（税別） オープン オープン オープン
レンズタイプ ズーム ズーム ズーム
オプションレンズ NP12ZL NP13ZL NP15ZL
レンズシフト 電動 電動 電動
ズーム/
フォーカス		 手動 手動 手動
ズーム比 1.3 2.0 1.52
投写距離比 ※1 1.16-1.52：1 1.46-2.95：1 4.59-7.02：1
F/f 値 F=2.2-2.69 F=1.7-2.37 F=2.2-2.7
  f=19.4-25.3mm f=24.4-48.6mm f=76.6-116.5mm
スクリーンサイズ（型） 30-500 30-500 60-500
投写距離 ※2 0.7～16.5m 0.9～31.9m 5.9～76.4m
質量 1.2kg 0.84kg 1.0kg
型名 NP12ZL NP13ZL NP15ZL
ダウンロード NP12ZL三面図 NP13ZL三面図 NP15ZL三面図
型名 NP50ZL※3 NP40ZL NP41ZL NP43ZL NP44ML-LK
※4※5
  [生産終了] [生産終了] [生産終了] [生産終了] [生産終了]
希望小売価格（税別） オープン オープン オープン オープン オープン
レンズタイプ ズーム ズーム ズーム ズーム ミラー
オプションレンズ NP50ZL NP40ZL NP41ZL NP43ZL NP44ML
レンズシフト 電動 電動 電動 電動 －
ズーム /
フォーカス		 電動 電動
（周辺フォーカス対応）		 電動 ズームなし /
電動フォーカス
ズーム比 1.25 1.4 2.3 2.0 －
投写距離比 ※1 0.60-0.75：1 0.79-1.11：1 1.30-3.02：1 2.99-5.93：1 0.32：1
F/f 値 F=1.9-2.1 F=2.0-2.5 F=1.7-2.0 F=2.2-2.6 F=2.0
f=10.2-12.8mm f=13.3-18.6mm f=21.8-49.8mm f=49.7-99.8mm f=6.27mm
スクリーンサイズ（型） 60-500 50-500 50-500 50-500 80-400
投写距離 ※2 0.8～8.3m 0.8～12.1m 1.4～32.6m 3.3～63.4m 0.55～2.89m
質量 2.5kg 1.6kg 1.8kg 1.8kg 3.2kg（レンズ本体）/
5.6kg（サポートキット含む）
型名 NP50ZL NP40ZL NP41ZL NP43ZL NP44ML-LK
ダウンロード NP50ZL取扱説明書
NP50ZL三面図		 NP40ZL三面図 NP41ZL三面図 NP43ZL三面図 NP44ML-LK取扱説明書
NP44ML-LK三面図
  • ※1
    スクリーンへの投写距離：スクリーンの横幅寸法。
  • ※2
    投写距離は、レンズユニット投写窓中心から投写画面までの距離です。
  • ※3
    レンズユニットを取り付けた後、同梱のサポートキットを使ってレンズユニットをプロジェクター本体に固定してください。
  • ※4
    NP44ML-LK（オプションレンズ＋サポートキット）
  • ※5
    NP44ML-LKをご使用の上プロジェクターを天吊りで設置する場合は天井用取り付けユニット[NP15CM]をご使用ください。
    （それ以外のレンズをご使用の場合は天井用取り付けユニット[NP14CM]をご使用ください。）
  • ■
    表の数値は設計値のため誤差が生じることがあります。
  • ■
    この仕様・意匠はお断りなく変更することがあります。

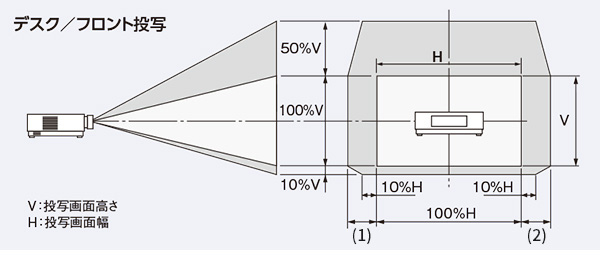

レンズシフト範囲

レンズシフト範囲のイメージ
レンズシフト範囲
レンズユニット 図の番号
(1) (2)
NP12ZL 30%H 30%H
NP13ZL
（スクリーンサイズ150型以下の場合）		 30%H 30%H
NP13ZL
（スクリーンサイズ150型を超える場合）		 15%H 15%H
NP15ZL 30%H 30%H
NP50ZL 20%H 20%H
NP40ZL 20%H 20%H
NP41ZL 20%H 20%H
NP43ZL 20%H 20%H
NP44ML-LK － －
  • ※
    NP44ML-LKはレンズシフト非対応。
  • ※
    ページに記載された内容・仕様は販売当時のものです。
