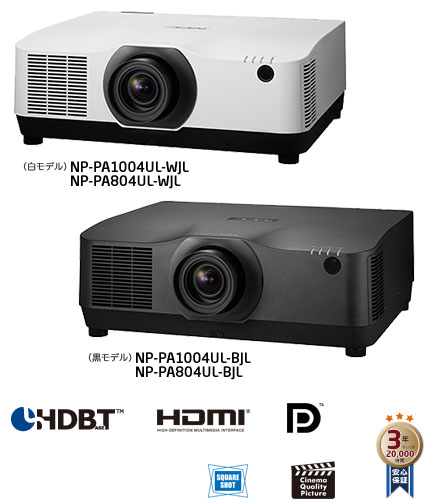

ViewLight NP-PA1004UL-WJL/NP-PA1004UL-BJL
ViewLight NP-PA804UL-WJL/NP-PA804UL-BJL

生産終了

高輝度10,000lm※の長寿命レーザー光源を採用。
様々な設置ニーズに応え定期メンテナンスも削減可能な
フィルタレス液晶プロジェクター

  • ※
    ライトモード　ブースト時。ブースト時は、輝度に応じた冷却ファンの制御により、ノーマル時に比べ動作音が大きくなり消費電力も上がります。また、ご使用の環境によっては、光学部品の寿命が短くなる場合があります。
取扱説明書PDF
三面図PDF
オプション

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

ワンランク上の信頼性

安心の3年保証または20,000時間まで保証※
レーザー光源モデルを安心してお使いいただくために、
ご購入後、3年間もしくは20,000時間まで保証いたします。

  • ※ お買い上げ日より3年または使用時間20,000時間の早い方になります。
  • マニュアル等の添付書類ならびにケーブル類・消耗部品類（乾電池など）を除きます。
  • 保証期間内の場合は、製品保証書をご提示ください。
  • 保証期間内でも、保証書のご提示が無い場合や保証範囲外の故障の場合、
    有償修理となる場合がございます。
    また、離島・山間地などは別途交通費が必要となる場合がございます。
  • 天吊などプロジェクターの取り外し作業が必要な場合は、別途費用がかかります。

3年もしくは20,000時間安心保証

主な特長

高輝度・長寿命なレーザー光源を採用

映像を見やすく投写できる明るさ※10,000lm（NP-PA1004UL-WJL/NP-PA1004UL-BJL）および8,200lm（NP-PA804UL-WJL/NP-PA804UL-BJL）の高輝度レーザー光源と、フルハイビジョン表示にも対応する WUXGA（1,920×1,200）パネルを採用。高画質なフルハイビジョンコンテンツも、ありのままの美しさで再現が可能です。また、長寿命な光源特性により、従来のランプ交換や調整の手間と作業コストを軽減し、安定した投写品質を保てます。

  • ※
    明るさ
    NP-PA1004UL-WJL/NP-PA1004UL-BJL
    ライトモード ブースト時 10,000lm
    ノーマル時 9,000lm
    NP-PA804UL-WJL/NP-PA804UL-BJL
    ライトモード ブースト時 8,200lm
    ノーマル時 7,500lm
    ブースト時は、輝度に応じた冷却ファンの制御により、ノーマル時に比べ動作音が大きくなり消費電力も上がります。また、ご使用の環境によっては、光学部品の寿命が短くなる場合があります。

レーザー光源採用、フィルタレスでメンテナンスの手間、経費を削減

レーザー光源寿命は約20,000時間※で、ランプの交換や調整にかかる労力や作業コストを軽減し、 安定した投写品質を保ちます。また、当社独自の冷却方式の採用により、光学ユニットの密閉化を図ったことでフィルタが不要となり、フィルタメンテナンスの手間と経費の削減が可能です。さらに、密閉化された光学ユニット内に冷却ファンが内蔵されるため、ファンノイズを低減できます。

  • ※
    レーザー光源部のみの輝度半減時間（理論値）です。

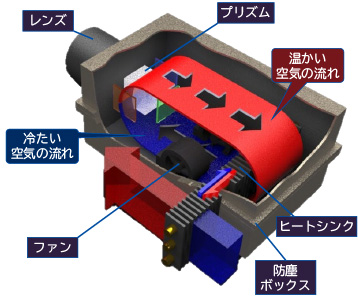

密閉化された循環冷却システム

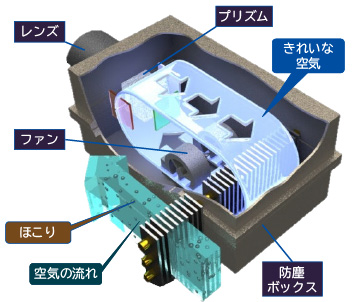

フィルタレスで防塵性能に優れた設計

アナログ・デジタル入力を問わない10bit信号処理で、階調を緻密に表現

搭載した端子への入力信号に対して10bit処理が可能。1,024階調、約10億7,000万色の優れた階調性で映像を投写できます。

4K映像をきれいに投写できるアドバンスド・アキュブレンド機能

4K 60Hz入力対応のデジタル入力端子※1を装備。映像の動きに適応するIP変換処理により、動画・静止画を問わずに4K映像をきれいに投写できます。※2

  • ※1
    HDBaseTは4K 30Hz入力。
  • ※2
    アドバンスド・アキュブレンドによる4K信号の疑似圧縮表示となります。

独自の高画質機能 第四世代「SweetVision®」搭載

独自の高画質機能、第四世代「SweetVision®」は、高解像度信号入力対応の新規ASICをさらに改良し、新たに4K 60Hz入力信号に対応、およびHDR10、Rec.2020信号入力対応へバージョンアップしました。目の特性である「クラークオブライエン効果」を利用し、映像の境界部分のコントラスト感を高めることで、よりメリハリのある高画質を提供します。

Cinema Quality Pictureテクノロジーによる高画質な映像

デジタルシネマプロジェクターの開発で培った高度な技術と、長年にわたって蓄積された画像処理のノウハウを応用して開発した独自のビデオプロセッサにより、豊かな階調表現や、映像境界部分のコントラストを高めることで、より解像感の高い映像を表示。卓越した映像品質をお届けします。

マルチ画面設置を簡便化できるHDBaseT™入出力端子を装備

HDBaseT ロゴ

HDBaseT™によるデイジーチェーン接続で映像／音声信号に加えて制御信号もLANケーブルで伝送可能。最大4台まで接続できます。

HDBaseTデイジーチェーンのイメージ
  • ※
    接続にはカテゴリ5e以上のシールドケーブルをご使用ください。
  • ・
    HDBaseT™は、HDBaseT Allianceによって策定された接続規格です。

2つの画面を同時に投写可能

デジタル入力/アナログ入力を問わず、搭載した入力端子において、2つの映像を同時に投写することができます。ピクチャーインピクチャーでは、子画面表示はスクリーンの左上・右上・左下・右下の4つの位置から1つ選んで表示できます。また、ピクチャーバイピクチャーでは、主画面と副画面を左右に並べて表示します。

主画面および子画面（または副画面）にできる入力端子 子画面または副画面
HDMI 1 HDMI 2 DisplayPort コンピュータ HDBaseT
主画面 HDMI 1 － ○ ○ ○ ○
HDMI 2 ○ － ○ ○ ○
DisplayPort ○ ○ － ○ ○
コンピュータ ○ ○ ○ － ○
HDBaseT ○ ○ ○ ○ －

マルチスクリーン投写画面の境界を滑らかにする、エッジブレンディング機能搭載

マルチスクリーン投写時に、画面が重なる領域において明るさ、色の濃淡を調整することで画像の境界を目立たせなくさせる「エッジブレンディング機能」を搭載。2つの画面が重なり合う部分の色の階調特性のバラツキを改善し、シームレスな画像表示を提供します。

※ 投写するコンテンツや環境によっては、画像の境界が見えてしまう場合があります。

細やかな輝度調整に対応し、マルチスクリーン投写時の輝度合わせがしやすい

レーザー光源はランプとは異なり、出力を50%から100%まで1%刻みで調整することができます。通常は使用時間に応じて輝度が下がりますが、「輝度一定モード」を設定すると、経年変化による変化を本体内部のセンサで検出し、出力を自動調整して明るさを一定に保ちます。マルチ画面の投写では輝度のバラつきの少ない均一な投写を維持できます。

設置場所に応じて選べる10種類のオプションレンズ

電動ズーム・電動フォーカス・レンズメモリ機能に対応し、防塵に配慮した構造設計のレンズ「NP40ZL」「NP41ZL」「NP43ZL」、100型を1.3mの近さから投写できる短焦点電動ズーム・電動フォーカスレンズ「NP50ZL」、超短焦点ミラーレンズ「NP44ML-LK2」、固定焦点レンズ「NP11FL」、手動ズーム・手動フォーカスレンズ「NP12ZL」「NP13ZL」「NP14ZL」「NP15ZL」と10種類のオプションレンズをご用意しました。様々な設置場所や投写方法に合わせて、適したレンズを選択できます。またレンズの交換の際は、工具を使わずに取り外し／取り付けが可能です。

オプションレンズの仕様はこちら

  • 本体にはレンズは付属しておりません。

電動レンズコントロールと幾何学補正機能を搭載

本体を動かさずに投写画面の位置を調整できる電動レンズコントロール機構を採用。本体側面の操作ボタンやリモコンの操作で、投写画面のズーム、フォーカス、位置調整（レンズシフト）ができます。

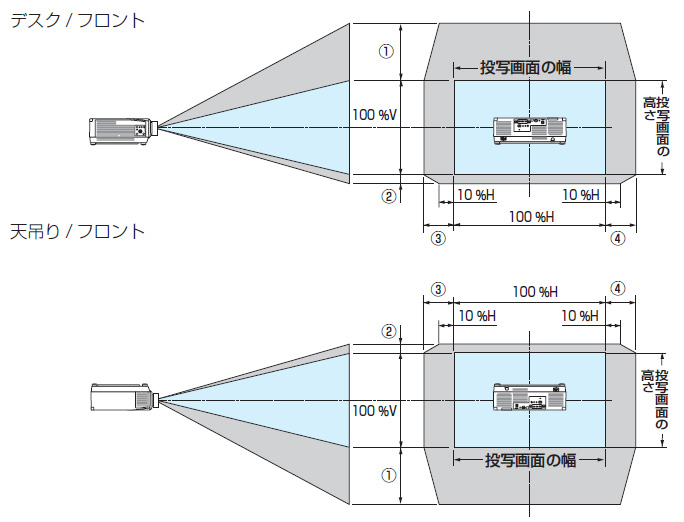

レンズシフト範囲はこちら

特殊形状のスクリーンにも対応できる「幾何学補正機能」を備えています。「幾何学補正機能」や投写画面の辺を補正できる「ピンクッション補正」により、湾曲黒板や円柱面、球面などにスクエアな画像を投写することができます。

  • 「NP44ML-LK2」を使用した場合には、レンズシフトは行えません。
  • レンズシフトを斜め方向へ最大にすると、画面周囲が暗くなったり、影が出たりします。

設置位置を合わせやすいセンターレンズデザイン

本体の中心にレンズが配置されているので、プロジェクターの位置を決めやすく、天吊りで設置する場合もスムーズに設置できます。

天吊りで設置する場合はオプションの「天井用取り付けユニット」をお使いください。

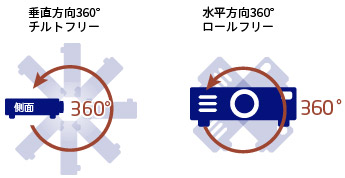

垂直方向、水平方向の360°設置やポートレート投写※で、空間演出に対応

360度チルトフリー

垂直方向360°投写できる「チルトフリー」や、水平方向も360°どの角度でも投写できる「ロールフリー」機能を搭載しています。

  • ※
    設置する角度によっては、別売のオプションカバー「NP13CV-W / NP13CV-B」を取り付ける必要があります。本機を傾けて設置する場合は、十分な強度のある金具を使用してください。また、投写画面を90º傾けたポートレート投写が行えます。必ず専用のスタンドを製作して設置してください。

消費電力を抑えるライトモードとカーボンメータを搭載

ライトモードを「エコ1」「エコ2」に設定すると、使用中の消費電力を抑えることができます。さらに、ライトモード設定時の省エネ効果をCO2排出削減量に換算して表示するカーボンメータで「見える化」することで、環境意識の向上や省エネ・省コスト対策に役立てられます。

スタンバイ時の消費電力を削減

オンスクリーンメニューで省電力を「オン」を設定すると、スタンバイ時の消費電力がネットワーク有効時は0.8W、ネットワーク無効時は0.22Ｗになります。

レイテンシーを抑える高速信号処理技術

レイテンシー（遅延時間）を抑える高速信号処理技術で、スムーズな信号切り替えや、動きの速い動画とナレーションの組み合わせも違和感なく視聴することが可能なので、授業や会議中に、参加者の集中力を途切れさせることなくお使いいただけます。

信号切り替え時の画面変更をスムーズに見せるシームレススイッチング機能

入力端子切り替え時、切り替え前の映像を保持することで、無信号状態を経ずに切り替え後の映像が映し出されます。授業や会議中の信号切り替え時にストレスなく、参加者の集中⼒を途切れさせることなくお使いいただくことが可能です。

設置・調整支援ソフトウエア ProAssist に対応（無償ダウンロード）

ProAssistは、ネットワークを介して、コンピューターからプロジェクターの制御や投写画面の調整を行うためのソフトウェアです。入力信号切り替え、画質や明るさなどの映像調整、レンズ制御、色むら補正、画像の境界のの調整（エッジブレンディング）、中間調の色合わせ（中間調ガンマ）、幾何学歪みの補正を1台のコンピューターから行うことができます。

NaViSet Administrator 2 ロゴマーク

new window「ProAssist」ダウンロードページはこちら

NaViSet Administrator 2 対応（無償ダウンロード）

ディスプレイおよびプロジェクターの運用や資産管理が、ネットワークベースで可能なソフトウェアです。

  • 運用状態のコントロール設定をネットワークでモニタリング
  • デバイスの診断機能によりエラー発生時にメールで通知
  • ネットワーク上のPC（Windows）、ディスプレイ内蔵のOPSコントローラの運用状況をモニタリング
  • 資産管理、運用状態、コントロール設定などの情報をエクスポート可能

NaViSet Administrator 2 ロゴマーク

new window「NaViSet Administrator 2 」ダウンロードページはこちら

NaViSet Administrator 2 プロジェクター基本構成例

Crestron RoomView®、Extron XTP に対応

ネットワークに接続している複数の機器を管理・制御することができます。また、Extron 社のXTP トランスミッターに接続して、映像出力や制御を行うことができます。

医用画像に適した状態で参照できるDICOM SIM.モード

医用画像の階調特性（DICOM規格に近似）をプリセット。DICOM形式で保存されている医用画像を表示でき、学会などの発表にも対応します。

※ 実際の診断にはご使用いただけません。

スクリーンがなくても映像を投写できる壁色補正機能

壁色補正の選択画面イメージ

色付きの壁や黒板に投写しても、メニューから壁の色に近い項目を選択すれば、白いスクリーンに投写した色合いに近づけることができます。メニューに登録されている色は、ホワイトボード、黒板、黒板（グレー）、ライトイエロー、ライトグリーン、ライトブルー、スカイブルー、ライトローズ、ピンクの9色です。

※「ホワイトボード」を選択すると、明るさが低下します。

無断使用を防ぐセキュリティ機能

プロジェクター本体にキーワードを登録することで、キーワードを入力しないと使用できないようにできます。他にも、担当者以外がむやみに操作できないように、リモコンでしか操作できなくする「本体キーロック」機能※など。様々な方法でセキュリティ機能を設定することができます。

※ 本体の操作ボタンがロックされていてもリモコンのボタンは動作します。

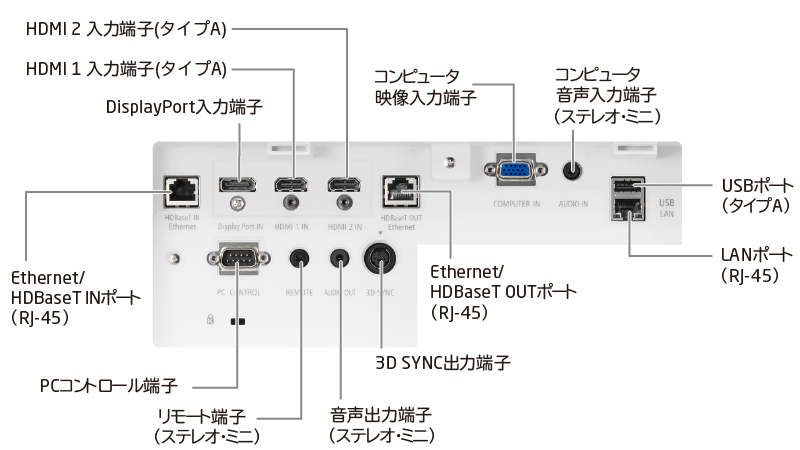

端子部

端子部画像

仕様表

型名 （白モデル） NP-PA1004UL-WJL NP-PA804UL-WJL
（黒モデル） NP-PA1004UL-BJL NP-PA804UL-BJL
方式 3原色液晶シャッタ投映方式 / ダイクロイックミラーによる光分離 / クロスダイクロプリズムによる合成方式
表示解像度 WUXGA（1,920×1,200）
パネル  サイズ 0.76型（MLA付き）×3枚、アスペクト比16：10
画素数※1 2,304,000画素（1,920×1,200ドット）
投写レンズ オプションレンズ仕様をご覧ください
光源 レーザーダイオード
光源交換時間（目安）※2 20,000時間
画面サイズ（投写距離） 30～500型（投写距離は使用するレンズによって異なる）

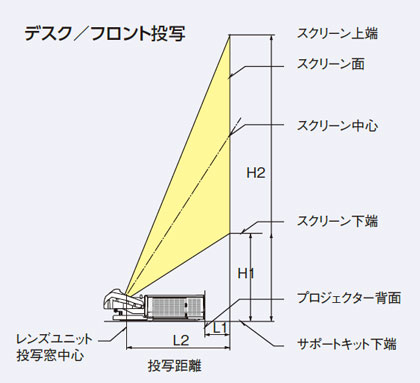

スクリーンサイズと投写距離はこちら
色再現性 10ビットカラープロセッシング （約10億7,000万色）
明るさ※3※4 ライトモード ブースト時※5 10,000lm 8,200lm
ノーマル時 9,000lm 7,500lm
エコモード エコ1時：ライトモードノーマル時の約80％
エコ2時：ライトモードノーマル時の約50％
コントラスト比（全白/全黒）※3 3,000,000:1（ダイナミックコントラスト オン時）
最大表示解像度※6
（横×縦）		 アナログ信号 1,920×1,200
デジタル信号 4,096×2,160（アドバンスド・アキュブレンド）
走査周波数 水平 アナログ 15kHz、24～100kHz（RGB入力は24kHz以上）VESA準拠
デジタル 15kHz、24～153kHz　VESA準拠
垂直 アナログ 48Hz、50～85Hz、100,120Hz VESA準拠
デジタル 24,25,30,48Hz、50～85Hz、100,120Hz VESA準拠
台形歪み補正機能※7 水平方向 手動　最大±約40度
垂直方向 手動　最大±約40度
入出力端子 HDMI® 映像入力 HDMI® タイプA×2（HDCP 2.2/1.4）
Deep Color（ディープカラー：色深度）：8/10/12ビット対応
カラーフォーマット：RGB、YCbCr444、YCbCr422、YCbCr420、REC2020、REC709、REC601対応
LipSync対応、4K対応(30/60Hz)、HDR対応、3D対応
音声入力 サンプリング周波数32/44.1/48kHz、サンプリングビット16/20/24bit
DisplayPort™ 映像入力 DisplayPort×1（HDCP 1.3）
データレート：5.4Gbps/2.7Gbps/1.62Gbps
レーン数：1レーン/2レーン/4レーン
Deep Color（ディープカラー：色深度）：8/10/12ビット対応
カラーフォーマット：RGB、YCbCr444、YCbCr422、REC709、REC601対応
4K(30/60Hz)対応、3D対応
音声入力 サンプリング周波数32/44.1/48kHz、サンプリングビット16/20/24bit
Ethernet/
HDBaseT™		 映像入力 RJ-45×1（HDCP 2.2/1.4）、100BASE-TX対応
Deep Color（ディープカラー：色深度）：8/10/12ビット対応
カラーフォーマット：RGB、YCbCr444、YCbCr422、YCbCr420、REC2020、REC709、REC601対応
LipSync対応、4K(30Hz)対応、3D対応
映像出力 RJ-45×1（HDCP 2.2/1.4、100BASE-TX対応
Deep Color（ディープカラー：色深度）：8/10/12ビット対応
カラーフォーマット：RGB、YCbCr444、YCbCr422、YCbCr420、REC2020、REC709、REC601対応
LipSync対応、4K(30Hz)対応、3D対応
音声入力 サンプリング周波数32/44.1/48kHz、サンプリングビット16/20/24bit
音声出力 サンプリング周波数32/44.1/48kHz、サンプリングビット16/20/24bit
コンピューター/
コンポーネント		 映像入力 ミニD-Sub15ピン×1
音声入力 ステレオミニジャック×1
音声出力 ステレオミニジャック×1 （全信号共通）
USBポート USBタイプA（USBマウス用※8）×1 USB規格 Ver2.0準拠
コントロール端子 有線LAN RJ-45（10BASE-T/100BASE-TX対応）×1 ※制御のみ対応
PCコントロール端子 RS-232C（D-Sub9ピン）×1
リモート端子 ステレオミニジャック×1
3D Sync出力端子 ミニDIN3ピン×1（3D用同期信号出力）
使用環境 動作温度 0～40℃※9
動作湿度 20～80%（ただし結露しないこと）
動作高度 0～3,650m（1,700～3,650mはファンモード「自動」または「高地」）
保存温度 -10～50℃
保存湿度 20～80％（ただし結露しないこと）
電源※10 AC100V 50/60Hz
定格入力電流 10.5A 8.6A
消費電力 ライトモード ブースト時※5 845W 675W
ノーマル時 750W 635W
エコ1時 610W 515W
エコ2時 405W 360W
スタンバイモード ネットワーク有効時 0.8W
ネットワーク無効時 0.22W
外形寸法 突起部含まず 599（幅）×490（奥行）×208（高さ） mm
突起部含む 599（幅）×490（奥行）×216（高さ） mm
質量 24.4kg（レンズユニット含まず） 24.1kg（レンズユニット含まず）
梱包状態 寸法 735（幅）×631（奥行）×359（高さ） mm
質量 28.9kg 28.7kg
添付品 リモコン（電池付）、防塵キャップ、電源コード（3.0m：AC100V用国内仕様アース付き）、電源コードストッパー、レンズマスク、レンズユニット盗難防止用ネジ、天吊金具用固定ネジ（6本）、取扱説明書[簡易版]、クイックスタートガイド、保証書
  • ※1
    有効画素数は99.99％です。
  • ※2
    保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
  • ※3
    別売のレンズユニット（NP41ZL）を装着しプリセットが高輝度モードのときの明るさです。基準ライトモードを「エコ1」または「エコ2」にすると明るさが低下します。また、プリセットで他のモードを選択すると明るさが多少低下します。
  • ※4
    出荷時における本製品全体の平均的な値を示しており、JIS X6911:2015 データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書２に基づいています。
  • ※5
    輝度に応じた冷却ファンの制御により、ノーマル時に比べ動作音が大きくなり消費電力も上がります。また、ご使用の環境によっては、光学部品の寿命が短くなる場合があります。
  • ※6
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
  • ※7
    電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
  • ※8
    市販されているすべてのマウスの動作を保証するものではありません。
  • ※9
    使用環境の温度とライトモードの設定により、強制エコモードになります。
  • ※10
    高調波電流規格 JIS C 61000-3-2 適合品。
  • ■
    レーザー製品に関する取得規格については、
    取扱説明書の「本機を安全にお使いいただくために、ご使用の前に必ずお読みください」をご覧ください。
  • ■
    この装置は、クラスA機器です。（VCCI-A)
  • ■
    HDCP とは"High-bandwidth Digital Content Protection" の略称で、DisplayPort、HDMI を経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。HDCP の規格は、Digital Content Protection, LLC という団体によって、策定・管理されています。
    本機には、DisplayPort IN 端子、HDMI IN 端子、HDBaseT 端子を装備しています。
    本機のDisplayPort IN 端子、HDMI IN 端子、HDBaseT 端子は、HDCP 技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。
    ただし、HDCP の規格変更などが行われた場合、プロジェクターが故障していなくても、DisplayPort IN 端子、HDMI IN 端子、HDBaseT 端子の映像が表示されないことがあります。

主な対応解像度および周波数

HDMI®/HDBaseT™

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60
SVGA 800×600 4：3 60
XGA 1024×768 4：3 60
HD 1280×720 16：9 60
WXGA 1280×768 15：9 60
1280×800 16：10 60
Quad-VGA 1280×960 4：3 60
SXGA 1280×1024 5：4 60
FWXGA 1360×768 16：9 60
1366×768 16：9 60
SXGA+ 1400×1050 4：3 60
WXGA+ 1440×900 16：10 60
WXGA++ 1600×900 16：9 60
WSXGA+ 1680×1050 16：10 60
UXGA 1600×1200 ※1 4：3 60
Full HD 1920×1080 ※1 16：9 60
WUXGA 1920×1200 ※1 16：10 60 Reduced Blanking
2K 2048×1080 16：9 60
WQHD iMac 27" 2560×1440 16：9 60
WQXGA 2560×1600 16：10 60 Reduced Blanking
4K 3840×2160 16：9 24/25/30/50※2/60※2
4096×2160 17 : 9 24/25/30/50※2/60※2
HDTV(1080p) 1920×1080 ※1 16：9 24/25/30/50/60
HDTV(1080i) 1920×1080 ※1 16：9 48/50/60
HDTV(720p) 1280×720 16：9 50/60
SDTV(480p) 720/1440×480 4：3 / 16：9 60
SDTV(576p) 720/1440×576 4：3 / 16：9 50
SDTV(480i) 1440×480 4：3 / 16：9 60
SDTV(576i) 1440×576 4：3 / 16：9 50

DisplayPort™

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60
SVGA 800×600 4：3 60
XGA 1024×768 4：3 60
HD 1280×720 16：9 60
WXGA 1280×768 15：9 60
1280×800 16：10 60
Quad-VGA 1280×960 4：3 60
SXGA 1280×1024 5：4 60
FWXGA 1360×768 16：9 60
1366×768 16：9 60
SXGA+ 1400×1050 4：3 60
WXGA+ 1440×900 16：10 60
WXGA++ 1600×900 16：9 60
WSXGA+ 1680×1050 16：10 60
UXGA 1600×1200 ※1 4：3 60
Full HD 1920×1080 ※1 16：9 60
WUXGA 1920×1200 ※1 16：10 60 Reduced Blanking
2K 2048×1080 17：9 60
WQHD iMac 27" 2560×1440 16：9 60
WQXGA 2560×1600 16：10 60 Reduced Blanking
4K 3840×2160 16：9 24/25/30
4096×2160 17：9 24/25/30
HDTV(1080p) 1920×1080 16：9 50/60
HDTV(720p) 1280×720 16：9 50/60
SDTV(480p) 720/1440×480 4：3 / 16：9 60
SDTV(576p) 720/1440×576 4：3 / 16：9 50

アナログRGB

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60/72/75/85/iMac
SVGA 800×600 4：3 56/60/72/75/85/iMac
XGA 1024×768 4：3 60/72/75/85/iMac
XGA+ 1152×864 4：3 60/72/75/85
HD 1280×720 16：9 60
WXGA
Quad-VGA		 1280×768 15：9 60/75/85
1280×800 16：9 60/75/85
1280×960 4：3 60/85
SXGA 1280×1024 5：4 60/75/85
FWXGA 1360×768 16：9 60
1366×768 16：9 60
SXGA+ 1400×1050 4：3 60/75
WXGA+ 1440×900 16：10 60/75/85
WXGA++ 1600×900 16：9 60
UXGA 1600×1200 ※1 4：3 60
WSXGA+ 1680×1050 16：10 60
Full HD 1920×1080 ※1 16：9 60
WUXGA 1920×1200 ※1 16：10 60 Reduced Blanking
2K 2048×1080 17：9 60
MAC 13" 640×480 4：3 67
MAC 16" 832×624 4：3 75
MAC 19" 1024×768 4：3 75
MAC 21" 1152×870 4：3 75
MAC 23" 1280×1024 5：4 65

コンポーネント

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
HDTV(1080p) 1920×1080 16：9 50/60
HDTV(1080i) 1920×1080 16：9 50/60
HDTV(720p) 1280×720 16：9 50/60
SDTV(480p) 720×480 4：3 / 16：9 60
SDTV(576p) 720×576 4：3 / 16：9 50
SDTV(480i) 720×480 4：3 / 16：9 60
SDTV(576i) 720×576 4：3 / 16：9 50

HDMI®/HDBaseT™ 3D

信号　解像度（ドット） アスペクト比 垂直走査周波数(Hz) 3Dフォーマット
1920×1080p 16：9 23.98/24 Frame Packing
Side by Side（Half）
Top and Bottom
25 Side by Side（Half）
Top and Bottom
29.97/30 Frame Packing
Side by Side（Half）
Top and Bottom
50 Side by Side（Half）
Top and Bottom
59.94/60 Side by Side（Half）
Top and Bottom
1920×1080i 16：9 50 Side by Side（Half）
Top and Bottom
59.94/60 Side by Side（Half）
Top and Bottom
1280×720p 16：9 23.98/24 Frame Packing
Side by Side（Half）
Top and Bottom
25 Side by Side（Half）
Top and Bottom
29.97/30 Frame Packing
Side by Side（Half）
Top and Bottom
50 Side by Side（Half）
Top and Bottom
59.94/60 Frame Packing
Side by Side（Half）
Top and Bottom

DisplayPort™ 3D

信号　解像度（ドット） アスペクト比 垂直走査周波数(Hz) 3Dフォーマット
1920×1080p 16：9 23.98/24 Frame Packing
Side by Side（Half）
Top and Bottom
25 Side by Side（Half）
Top and Bottom
29.97/30 Frame Packing
Side by Side（Half）
Top and Bottom
50 Side by Side（Half）
Top and Bottom
59.94/60 Side by Side（Half）
Top and Bottom
1280×720p 16：9 23.98/24 Frame Packing
Side by Side（Half）
Top and Bottom
25 Side by Side（Half）
Top and Bottom
29.97/30 Frame Packing
Side by Side（Half）
Top and Bottom
50 Frame Packing
Side by Side（Half）
Top and Bottom
59.94/60 Frame Packing
Side by Side（Half）
Top and Bottom
  • ※1
    リアル表示
  • ※2
    HDBaseT™は対応していません。
  • ・
    本機の解像度を超える信号はアドバンスドアキュブレンドにより対応。
  • ・
    アドバンスドアキュブレンドの場合、文字や罫線の太さなどが不均一になったり、色がにじんだりする場合があります。
  • ・
    出荷時はその表示解像度／周波数の標準的な信号に合わせていますが、コンピュータの種類によっては調整が必要な場合があります。

オプション

商品名 型名 希望小売価格（税別） 対応機種
天井用取付けユニット NP15CM [生産終了] オープン価格 NP-PA1004UL-WJL
NP-PA1004UL-BJL
NP-PA804UL-WJL
NP-PA804UL-BJL
レンズ各種（10種類） NP11FL [生産終了]
NP12ZL [生産終了]
NP13ZL [生産終了]
NP14ZL [生産終了]
NP15ZL [生産終了]
NP50ZL [生産終了]
NP40ZL [生産終了]
NP41ZL [生産終了]
NP43ZL [生産終了]
NP44ML-LK2 [生産終了]		 オープン価格
オプションカバー※ NP13CV-W（白モデル用） [生産終了] オープン価格 NP-PA1004UL-WJL
NP-PA804UL-WJL
NP13CV-B（黒モデル用） [生産終了] オープン価格 NP-PA1004UL-BJL
NP-PA804UL-BJL
  • ※
    プロジェクターを設置する角度によっては、接続端子部・排気口にカバーを取り付ける必要があります。

オプションレンズ仕様

型名 NP11FL
※2		 NP12ZL NP13ZL NP14ZL NP15ZL
  [生産終了] [生産終了] [生産終了] [生産終了] [生産終了]
希望小売価格（税別） オープン オープン オープン オープン オープン
レンズタイプ 短焦点固定 ズーム ズーム ズーム ズーム
オプションレンズ NP11FL NP12ZL NP13ZL NP14ZL NP15ZL
レンズシフト なし 電動 電動 電動 電動
ズーム/
フォーカス		 ズームなし/手動フォーカス 手動 手動 手動 手動
ズーム比 － 1.3 2.0 1.6 1.52
投写距離比 ※1 0.79：1 1.16～1.52：1 1.46～2.95：1 2.90～4.68：1 4.59～7.02：1
F/f 値 F=2.3 F=2.2～2.69 F=1.7～2.37 F=2.2～2.64 F=2.2～2.7
f=13.2mm f=19.4～25.3mm f=24.4～48.6mm f=48.5～77.6mm f=76.6～116.5mm
スクリーンサイズ（型） 40～150 30～500 30～500 60～500 60～500
投写距離 ※2 0.7～2.6m 0.7～16.5m 0.9～31.9m 3.7～50.9m 5.9～76.4m
質量 1.2kg 1.2kg 0.84kg 1.0kg 1.0kg
ダウンロード NP11FL三面図 NP12ZL三面図 NP13ZL三面図 NP14ZL三面図 NP15ZL三面図
型名 NP50ZL※3 NP40ZL NP41ZL NP43ZL NP44ML-LK2
※4
  [生産終了] [生産終了] [生産終了] [生産終了] [生産終了]
希望小売価格（税別） オープン オープン オープン オープン オープン
レンズタイプ ズーム ズーム ズーム ズーム ミラー
オプションレンズ NP50ZL NP40ZL NP41ZL NP43ZL NP44ML
レンズシフト 電動 電動 電動 電動 －
ズーム /
フォーカス		 電動 電動
（周辺フォーカス対応）		 電動

ズームなし /
電動フォーカス
ズーム比 1.25 1.4 2.3 2.0 －
投写距離比 ※1 0.60～0.75：1 0.79～1.11：1 1.30～3.02：1 2.99～5.93：1 0.32：1
F/f 値 F=1.9～2.1 F=2.0～2.5 F=1.7～2.0 F=2.2～2.6 F=2.0
f=10.2～12.8mm f=13.3～18.6mm f=21.8～49.8mm f=49.7～99.8mm f=6.27mm
スクリーンサイズ（型） 60～500 50～500 50～500 50～500 80～400
投写距離 ※2 0.8～8.3m 0.8～12.1m 1.4～32.6m 3.3～63.4m 0.55~2.89m
質量 2.5kg 1.6kg 1.8kg 1.8kg 3.2kg（レンズ本体）/
4.2kg（サポートキット含む）
ダウンロード NP50ZL取扱説明書
NP50ZL三面図		 NP40ZL三面図 NP41ZL三面図 NP43ZL三面図 NP44ML取扱説明書
NP44ML三面図
  • ※1
    スクリーンへの投写距離：スクリーンの横幅寸法。150型時。
  • ※2
    投写距離は、レンズユニット投写窓中心から投写画面までの距離です。
  • ※3
    レンズユニットを取り付けた後、同梱のサポートキットを使ってレンズユニットをプロジェクター本体に固定してください。
  • ※4
    NP44ML-LK2（オプションレンズ＋サポートキット）
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

スクリーンサイズと投写距離

NP11FL/NP12ZL/NP13ZL/NP14ZL/NP15ZL/
NP50ZL/NP40ZL/NP41ZL/NP43ZL

画面比：16:10
スクリーンサイズ
型 (横×縦m)		 投写距離(m)
NP11FL NP12ZL NP13ZL NP14ZL NP15ZL
30型(0.65×0.40m) － 0.7～0.9 0.9～1.9 － －
40型(0.86×0.54m) 0.7 1.0～1.3 1.2～2.5 － －
50型(1.08×0.67m) 0.8 1.2～1.6 1.6～3.1 － －
60型(1.29×0.81m) 1.0 1.5～1.9 1.9～3.8 3.7～6.0 5.9～9.0
80型(1.72×1.08m) 1.4 2.0～2.6 2.5～5.1 5.0～8.0 7.9～12.1
100型(2.15×1.35m) 1.7 2.5～3.3 3.2～6.3 6.3～10.1 9.9～15.1
120型(2.59×1.62m) 2.1 3.0～3.9 3.8～7.6 7.5～12.1 11.9～18.2
150型(3.23×2.02m) 2.6 3.8～4.9 4.8～9.5 9.4～15.2 14.9～22.8
200型(4.31×2.69m) － 5.1～6.6 6.4～12.7 12.6～20.3 20.0～30.5
240型(5.17×3.23m) － 6.1～7.9 7.6～15.3 15.2～24.4 24.0～36.6
300型(6.46×4.04m) － 7.6～9.9 9.6～19.1 19.0～30.5 30.1～45.8
400型(8.62×5.39m) － 10.2～13.2 12.8～25.5 25.4～40.7 40.1～61.1
500型(10.77×6.73m) － 12.7～16.5 16.0～31.9 31.8～50.9 50.2～76.4
画面比：16:10
スクリーンサイズ
型 (横×縦m)		 投写距離(m)
NP50ZL NP40ZL NP41ZL NP43ZL
30型(0.65×0.40m) － － － －
40型(0.86×0.54m) － － － －
50型(1.08×0.67m) － 0.8～1.2 1.4～3.2 3.3～6.4
60型(1.29×0.81m) 0.8～1.0 1.0～1.4 1.7～3.9 3.9～7.7
80型(1.72×1.08m) 1.0～1.3 1.4～1.9 2.2～5.2 5.2～10.2
100型(2.15×1.35m) 1.3～1.6 1.7～2.4 2.8～6.5 6.4～12.8
120型(2.59×1.62m) 1.6～2.0 2.0～2.9 3.4～7.8 7.7～15.3
150型(3.23×2.02m) 2.0～2.5 2.6～3.6 4.2～9.8 9.6～19.1
200型(4.31×2.69m) 2.6～3.3 3.4～4.8 5.7～13.0 12.8～25.4
240型(5.17×3.23m) 3.2～4.0 4.1～5.8 6.8～15.6 15.3～30.5
300型(6.46×4.04m) 4.0～5.0 5.2～7.3 8.5～19.6 19.1～38.1
400型(8.62×5.39m) 5.3～6.7 6.9～9.7 11.4～26.1 25.4～50.8
500型(10.77×6.73m) 6.7～8.3 8.6～12.1 14.2～32.6 31.7～63.4

NP44ML-LK2

スクリーンサイズと投写距離の図
画面比：16:10
スクリーンサイズ
型 (横×縦m)		 NP44ML-LK2
投写距離(m) 寸法(m)
L1 L2 H1 H2
80型 (1.72×1.08m) -0.1 0.6 0.5 1.6
100型 (2.15×1.35m) 0.1 0.7 0.6 2.0
120型 (2.59×1.62m) 0.2 0.8 0.7 2.3
150型 (3.23×2.02m) 0.5 1.1 0.9 2.9
180型 (3.88×2.42m) 0.7 1.3 1.0 3.4
200型 (4.31×2.69m) 0.8 1.4 1.1 3.8
240型 (5.17×3.23m) 1.1 1.7 1.3 4.5
270型 (5.82×3.64m) 1.3 1.9 1.4 5.1
300型 (6.46×4.04m) 1.6 2.2 1.6 5.6
350型 (7.54×4.71m) 1.9 2.5 1.8 6.5
400型 (8.62×5.39m) 2.3 2.9 2.0 7.4
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

レンズシフト範囲

レンズシフト範囲のイメージ
V:投写画面の高さ、H:投写画面の幅
図の番号 レンズユニット
NP12ZL NP13ZL NP14ZL NP15ZL NP50ZL NP40ZL NP41ZL NP43ZL
① 50％V 50％V 50％V 50％V 50％V 50％V 50％V 50％V
② 10％V 10％V 10％V 10％V 10％V 10％V 10％V 10％V
③ 30％H 30％H※1 30％H 30％H 20％H 20％H 20％H 20％H
④ 30％H 30％H※1 30％H 30％H 20％H 20％H 20％H 20％H
  • ※1
    レンズユニット「NP13ZL」を使用して150型を超えて画面を投写する場合、水平方向のシフト範囲は15%Hまでになります。
  • ・
    レンズユニットNP11FL を装着している場合は、ホームポジションで使用してください。その上で、必要な場合には、レンズシフトで投写画面の位置を微調整してください。
