MultiSync® LCD-EA242WU / LCD-EA242WU-BK
生産終了USB Type-C™ケーブル1本でPCとスマートに接続し
映像・音声の伝送、給電に加え
有線LANによる高速で安定した通信が可能
| 最大輝度（標準値） | コントラスト比（標準値） | 視野角 | 表示画素数 | 消費電力（標準値） |
|---|---|---|---|---|
| 300cd/m² | 1,000:1 / 5,000:1※1 | 左右178° 上下178° | 1,920×1,200 WUXGA | 19w（出荷設定） |
| 入力端子 | スピーカ | |||
| USB Type-C×1 、DisplayPort×1、HDMI×1 | 1W+1W（ステレオ） | |||
- ※1DV MODE DYNAMIC使用時。
取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。
特長
USB Type-C™ケーブル1本でノートPCとスッキリ接続※1
ディスプレイとノートPCをUSB Type-Cケーブルで接続すれば、映像/音声だけでなくノートPCへの電力供給・充電（最大65W）が可能になり、ACアダプタをノートPCにつなぐ必要がなくなります。
また、ディスプレイにはUSB-LAN変換機能を内蔵したLAN端子（RJ-45 10BASE-T/100BASE-TX/1000 BASE-T）を搭載しており、LAN端子非搭載のノートPCでも、USB Type-Cケーブルを通じて、より高速で安定したネットワーク通信が可能です。
さらに、ディスプレイに2つ搭載されたUSB-A（ダウンストリーム）端子へマウスやキーボードをつないでおけば、ノートPCでそれらの周辺機器をそのまま使うことができます。
このように、ノートPCへのケーブル接続はUSB Type-Cケーブル1本で済みますので、ノートPCを持って外出する時にはUSB Type-Cケーブル1本を外せばよく、手間をかけずにすばやくノートPCを持ち出せます。
また、外出先から帰ってきた時、ノートPCにACアダプタやマウス、キーボード、LAN等のケーブルを何本も挿し直す手間が省けますので、スピーディーに業務に戻ることができます。
- ※1接続するUSB機器がDisplayPort Alt Mode on USB Type-C規格およびUSB Power Delivery規格に対応している場合に動作します。
- ※2USB3.1 Gen1もしくはGen2に対応しているUSB Type-Cケーブルをご使用ください。
すっきりとしたデザインの3辺狭額縁モデル
上左右のベゼル幅が0.8mmとスリムな3辺狭額縁モデルです。ノ－トPCと接続した場合やディスプレイ2台を横に並べて利用される場合にも、中央の画面の継ぎ目が目立ちにくく、目線移動がスムーズです。
また斜め方向から見ても色味の変化が少ないIPS方式液晶パネルを採用し、上下左右178°の広い視野角で、見やすい作業環境を提供します。
画面を見やすい位置に設定できる上下150mmの高さ調節、前後/左右の角度調整、時計回り/反時計回りのピボット（90°回転）機能を備えています。
PC出力を2台のディスプレイにつなぎ、ベゼルの狭い部分を合わせて縦型に並べて表示することができます。Webページ閲覧等で縦スクロールする場合や、書籍の編集等の場合に使いやすくなります。
DisplayPort™出力によるデイジーチェーン接続に対応
複数台のディスプレイをマルチ接続する際、PCからは最初の1台（親機）のみにDisplayPortケーブルまたはUSB Type-Cケーブルで接続し、2台めからはDisplayPortケーブルで数珠つなぎ（デイジーチェーン）にして映像・音声を送ることができます。

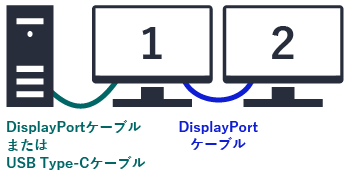

マルチストリーム
各ディスプレイに異なる画面をそれぞれ表示することができます。
- ※マルチストリーム対応のビデオ出力が必要です。
| マルチストリーム時の最大接続台数 | ||
|---|---|---|
| BIT RATE | コンピュータとの接続 | 最大接続台数（親機を含む） |
| HBR2［出荷設定時］ | DisplayPort入力 | 4台（HDCPコンテンツ：2台） |
| USB Type-C入力 | 2台（HDCPコンテンツ：2台） | |
| HBR | DisplayPort入力 | 2台（HDCPコンテンツ：2台） |
| USB Type-C入力 | 2台（HDCPコンテンツ：2台） | |

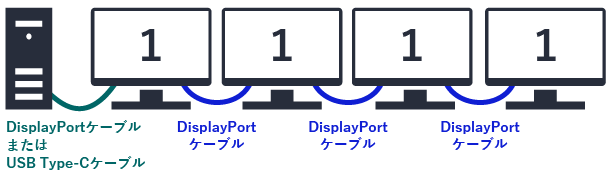

シングルストリーム
同じ画面を4台まで複製表示することができます。HDCPコンテンツの場合は2台までとなります。
長時間作業の疲労度を軽減、ブルーライト低減＆フリッカーフリー
ブルーライトの発生量を低減できるブルーライト低減モードを搭載し、画面のちらつきも低減。目への負担が少ない見やすい画面表示で長時間作業による疲労度を和らげます。第三者認証機関であるテュフラインランドによるローブルーライト機能の認証（No.1111253550）およびフリッカーフリー設計の認証（No.1111253478）を取得しています。
- ※目への負担軽減の感覚は使用環境により左右されます。また、結果や感覚には個人差があります。なお、ブルーライトおよび画面のちらつき軽減により保証できる効果・効用はございません。
“エコマーク”を取得
環境負荷が少なく環境保全に寄与すると認められる商品として、財団法人日本環境協会が認定するエコマーク基準に適合しています。
エコマーク認定商品の詳細はこちら
仕様
| 型名 | LCD-EA242WU | LCD-EA242WU-BK | |||
|---|---|---|---|---|---|
| サイズ（表示サイズ） | 24.1型（61.13cm） | ||||
| 表示方式 （TFT、表面：ノングレア仕様） |
IPS方式液晶（白色LEDバックライト） | ||||
| 有効表示領域 | 518.4×324.0mm | ||||
| 表示画素数 | 1,920×1,200 | ||||
| 画素ピッチ | 0.270mm（RGBストライプ） | ||||
| 表示色 | 約1,677万色 | ||||
| 視野角（標準値）※1 | 左右178°、上下178°（コントラスト比10：1以上） | ||||
| 輝度（標準値） | 最大輝度 | 300cd/m² | |||
| エコモード時 | 約200cd/m²（ECO MODE1） 約100cd/m²（ECO MODE2） | ||||
| コントラスト比（標準値） | 1,000：1（5,000：1、DV MODE「DYNAMIC」使用時） | ||||
| 応答速度※2 | 14ms ＜6ms RESPONSE IMPROVE ON時＞（G to G） | ||||
| ドット抜け | 0.00012% 以下 | ||||
| 走査周波数 | 水平周波数 | 31.5～77.0kHz | |||
| 垂直周波数 | 50～60Hz（デジタル） | ||||
| 入力端子 | DisplayPort | DisplayPort コネクタ |
デジタル RGB信号 |
DisplayPort規格 Ver1.2準拠 HDCP 1.3 | |
| USB-C ポート |
デジタル RGB信号 |
DisplayPort規格 Ver1.2準拠 HDCP 1.3 | |||
| HDMI | HDMI コネクタ |
デジタル 色差信号 デジタル RGB信号 |
HDMI（HDCP 1.4） | ||
| 出力端子 | DisplayPort | DisplayPort コネクタ |
デジタル RGB信号 |
DisplayPort規格 Ver1.2準拠 HDCP 1.3 | |
| 音声端子 | オーディオ 入力 |
DisplayPort コネクタ |
デジタル 音声信号 |
PCM 2ch 32、44.1、48kHz（16、20、24bit） | |
| USB-C ポート | |||||
| HDMI コネクタ | |||||
| ヘッドホン 出力 |
φ3.5mm ステレオ ミニジャック |
アナログ 音声信号 |
インピーダンス32Ω | ||
| 音声出力 | スピーカ | 1W＋1W（ステレオ） | |||
| USBポート | アップストリーム | USB Type-C | |||
| ダウンストリーム | USB Type-A（Super speed USB 5Gbps） x2 | ||||
| 供給電源 | USB Type-A：5V、900mA（最大） USB Type-C：5/9/12/15/20V、65W（最大） | ||||
| LAN | RJ-45 10 BASE-T / 100 BASE-TX / 1000 BASE-T | ||||
| 適合規格等 | パワーセーブ | 国際エネルギースタープログラム※3 | |||
| 安全 | IEC60950-1、電気用品安全法（ディスプレイ、電源コード） 、S-TUV | ||||
| 不要輻射 | VCCI-B、低周波電磁界ガイドライン | ||||
| エルゴノミクス | ISO9241-307 | ||||
| プラグ＆プレイ | VESA DDC2B | ||||
| その他 | PCグリーンラベル(★★★V14)※4、静電気ガイドライン、グリーン購入法、NECエコシンボル、容器包装リサイクル法、J-MOSS、エコマーク、 VOCガイドライン、DDC/CI、TÜV Low Blue Light、TÜV Flicker Free | ||||
| 使用環境条件 | 温度 | 5～35℃ | |||
| 湿度 | 20～80％（結露のないこと） | ||||
| 高度 | 0～5,000ｍ | ||||
| 保管環境条件 | 温度 | -10～60℃ | |||
| 湿度 | 10～85％（結露のないこと） | ||||
| 電源 | 電源入力 | AC100V、50/60Hz | |||
| 定格入力電流 | 1.4A | ||||
| 消費電力（標準値） | 最大時 | 118W（USB／オーディオ動作時） | |||
| ECO MODE時 | 16W（ECO MODE1、USB／オーディオ非動作時） | ||||
| パワーセーブ時 | 0.30W | ||||
| 質量 | スタンド含む | 約6.7kg | |||
| スタンドなし | 約4.2kg | ||||
| 外形寸法 | 横型設置 | 531.5（W）×365.3～515.3（H）×250.0（D）mm | |||
| 縦型設置 | 347.8（W）×549.6～613.4（H）×250.0（D）mm | ||||
| 梱包状態 | 質量 | 約9.0kg | |||
| 寸法 | 690（W）× 460（H）× 204（D）mm | ||||
| スタンド 可動域 |
チルト角度※5 / スイーベル角度 / ピボット角度 | 上35°、下5° / 340° / 左右90° | |||
| 高さ調節量 | 150mm（横型設置時）、63.8（縦型設置時） | ||||
| 市販アーム（VESA規格準拠）取付ピッチ＜4点留め＞※5 | 100mm×100mm（M4ネジ） | ||||
| 付属品 | LCD-EA242WU付属品 | 電源コード（1.8m＜グレー色＞）※6、 信号ケーブル（1.0m：USB Type-C／USB Type-C ＜グレー色＞、1.8m：DisplayPort／DisplayPort＜グレー色＞）、 DisplayPort出力端子用キャップ、ケーブルホルダ、ベーススタンド、セットアップマニュアル、エナジスター8.0シート、USB機能の初期設定説明書、DVモード設定説明書、保証書 | |||
| LCD-EA242WU-BK付属品 | 電源コード（1.8m＜黒色＞）※6、 信号ケーブル（1.0m：USB Type-C／USB Type-C ＜黒色＞、1.8m：DisplayPort／DisplayPort＜黒色＞）、 DisplayPort出力端子用キャップ、ケーブルホルダ、ベーススタンド、セットアップマニュアル、エナジスター8.0シート、USB機能の初期設定説明書、DVモード設定説明書、保証書 | ||||
- ※1視野角：白と黒のコントラスト比が10以上で表示できる角度を示します。
- ※2特定階調レベル間（32、64、96、128、160、192、224）の各応答速度の平均値です。
- ※3国際エネルギースタープログラム 2020年基準に適合。
- ※4環境性能レーティング（星マーク）とは、加点項目の達成状況に応じて格付けしたものです。★は達成率35％未満、★★は35％以上70％未満、★★★は70％以上を示します。
- ※5市販のアームを使用して、本体を下方向に5度を超える傾きで使用する事は保証しておりません。
詳細はこちらをご覧ください。 - ※6形状は「IEC3Pコネクタ／アースリード付2Pプラグ」です。
- ・付属の電源コードは、国内100V商用電源対応品です。

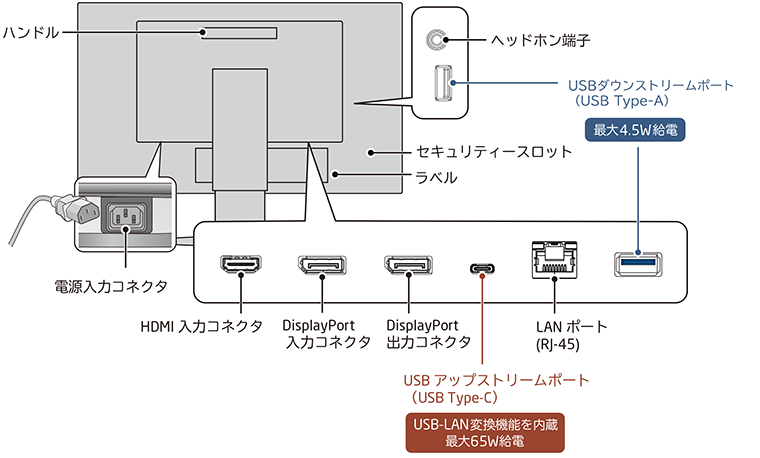

端子部
- USB Type-C/USB Type-Cケーブル（1.0m）、
DisplayPort/DisplayPortケーブル（1.8m）を添付しています。
