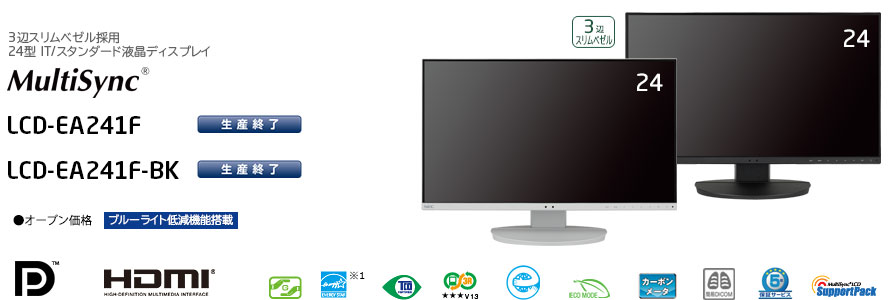

MultiSync® LCD-EA241F/ LCD-EA241F-BK
生産終了幅0.8mmの3辺スリムベゼル採用のスタイリッシュデザイン
シームレスなマルチ構成でオフィスワークをもっと効率的に
| 最大輝度（標準値） | コントラスト比（標準値） | 視野角 | 表示画素数 | 消費電力（標準値） |
|---|---|---|---|---|
| 250cd/m² | 1,000:1／5,000:1※2 | 左右178° 上下178° | 1,920×1,080 フルHD | 15w（出荷設定） |
| 入力端子 | スピーカ | |||
| DisplayPort×1、HDMI×1、DVI-D×1、ミニD-Sub15ピン×1 | 1W+1W（ステレオ） | |||
- ※1
- ※2DV MODE DYNAMIC使用時。
取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。
特長
フリーアドレスのオフィスやテレワークでの作業効率をアップ

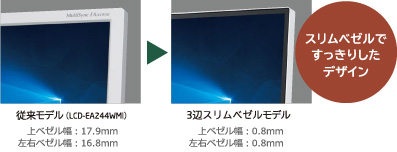

すっきりとしたデザインの3辺スリムベゼルモデル
上左右のベゼル幅が0.8mmの3辺スリムベゼルモデルです。
ノ－トPCと接続した場合やディスプレイ2台を横に並べて利用される場合に、ベゼル幅が狭くなるので、中央の画面の継ぎ目が目立ちにくく、目線移動がスムーズです。また、スリムベゼルによる本体設置時の省スペース化で、机上を有効的に活用できます。

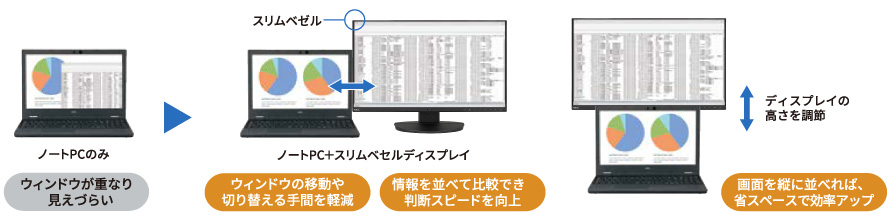

ノートPCにディスプレイを接続してマルチディスプレイ化
ノートPCを接続してマルチディスプレイ化※することで、ウィンドウの移動や切り替える手間を削減し、情報を並べて比較できるので判断スピードが向上します。オンライン会議をしながら資料を作成するなど、フリーアドレスのオフィスやテレワークでの作業効率アップに貢献します。
- ※ノートPCとのマルチディスプレイ構成には、ノートPC側の映像出力端子が対応しているかどうかをあらかじめご確認いただくことをおすすめします。

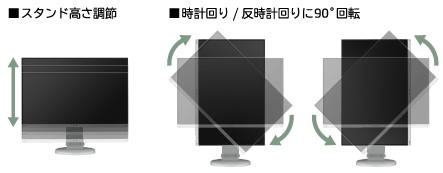

画面を見やすく調節できるエルゴノミクススタンド搭載
画面を見やすい位置に設定できる上下150mmの幅を持つ高さ調節と、前後/左右の角度調整や、時計回り/反時計回りに90°回転させ縦型表示ができます。画面の角度と高さを見やすい位置に細かく調節することで、長時間使用時の疲労を軽減。画面の縦型設置にも対応し、縦長の文書作成やWebの閲覧に便利です。
キーボードやマウスをディスプレイに接続しておき、
ノートPCを接続してスムーズに業務開始可能
ディスプレイに3つ備えたUSB Type-A（ダウンストリーム）端子へ周辺機器を接続しておけば、USB Type-B（アップストリーム）端子に接続したPCからそれらをそのまま使うことができます。
マウスやキーボードなどをディスプレイに接続しておけば、外出から戻ってきた際などにノートPCを接続してスムーズに業務を開始することができます。
フルHD対応の高解像度24型ワイド液晶ディスプレイ
24型フルHD（1,920×1,080ドット）のワイド液晶パネルを採用。表示領域をワイドに確保できるため画像が見やすく、 文書作成や複数のウインドウの閲覧がスムーズに行え、仕事の効率が高まります。
斜めから見ても色の変化が少ない、広視野角IPS方式液晶パネルを採用
IPS方式の液晶パネルを採用し、上下左右178°の広い視野角で、見やすい作業環境を提供します。斜めから見ても色の変化が少なく、複数の人がそれぞれ違った角度から見た場合でも正確な色で確認できます。

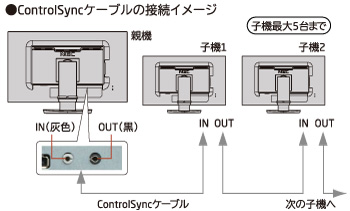

複数台の画面設定を同時に変更できる
「ControlSync®（コントロールシンク）」を搭載
添付のControlSync®ケーブルを使用して数珠つなぎした液晶ディスプレイを親機で制御することができます。親機と子機を接続して親機の画面設定を行うだけで、子機にも設定を連携させることができます（子機最大5台まで）。また、登録した画面設定をワンタッチで復帰できる「カスタマイズセッティング機能」も搭載。複数のユーザーで共有するディスプレイの設定管理も行えます。
1W+1Wステレオスピーカ内蔵とヘッドホン端子で音声再生に対応
ディスプレイ本体内にステレオスピーカ（出力1W＋1W）を装備しており、音声入力（DisplayPort™、HDMI®、φ3.5mmステレオミニジャック）に対応します。また、ヘッドホン端子も装備しています。

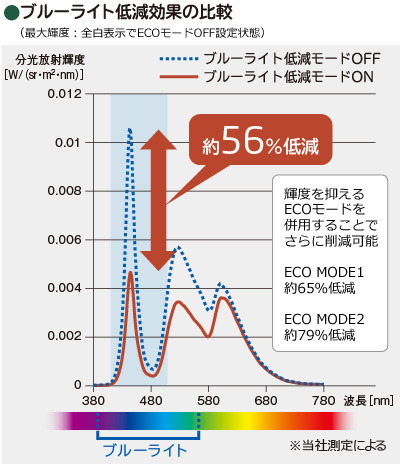

ブルーライト低減機能とフリッカーフリー設計による、見やすい画面表示
ブルーライト（青色光）の発生量を調整して表示できるブルーライト低減機能を搭載しています。さらに、バックライトのDC調光方式を採用することで 画面のちらつき（フリッカー）も低減しており、目への負担が少なく、見やすい画面表示を行うことで長時間作業による疲労度を和らげます。
また、第三者認証機関であるテュフラインランドによるローブルーライト機能の認証（NO.1419062657）およびフリッカーフリー設計の認証（No.1419062660）を取得しています。
- 目への負担軽減の感覚は使用環境により左右されます。また、結果や感覚には個人差があります。なお、ブルーライトおよび画面のちらつき軽減により保証できる効果・効用はございません。
目的に合った表示に高精度で色調節できる、ハードウェアキャリブレーション※対応
目視による色調調節と違って、任意に設定したキャリブレーション目標値（輝度・白色点・ガンマなど）に高精度な色調節ができます。医療現場などで求められる品質管理のための不変性試験などを行うことも可能です。
- ※オプションのキャリブレーションセンサとキャリブレーションソフトウェアが別途必要です。
消費電力を削減する2段階ECO MODE搭載
輝度設定を、画面が見えにくくならないレベルまで下げ、消費電力を削減するECO MODEを搭載。ECO MODE 1（ブライトネスの最大値を70%に設定）、ECO MODE 2（ブライトネスの最大値を30%に設定）の2段階設定が可能です。
ECO MODE 1では約68％（最大輝度時：47W、ECO MODE 1時：15W）、ECO MODE 2では約77％（最大輝度時：47W、ECO MODE 2時：11W）の消費電力を削減することができます。
「人感センサ」と「オートブライトネス機能」で無駄な電力を抑制
人を感知して、使用者が離席すると自動的に画面をオフに切り替える「人感センサ」を内蔵。さらに、照度センサが室内の明るさを感知して、液晶パネルの輝度を見やすい明るさに自動調節する「オートブライトネス機能」を搭載。使う人が意識しなくても、2つのセンサが効率よく無駄な電力消費を抑制します。
“エコマーク”を取得
環境負荷が少なく、環境保全に寄与すると認められる商品として、財団法人日本環境協会が認定するエコマーク基準に適合しています。
エコマーク認定商品の詳細はこちら
電子カルテの医用画像を見やすく表示
医用画像の階調特性（DICOM Part14）をプリセット。
DICOM形式で保存されている医用画像を参照することが可能です。
- ※表示画像の診断にはご使用いただけません。
既定の画面設定にワンタッチで復帰できる、カスタマイズセッティング
利用者が画面設定を変更しても、ワンタッチのボタン操作で既定された元の画面設定に復帰させることが可能。会議机での共有モニタの設定管理、事務用途での輝度、省電力機能設定管理（節電対策）を行うことができます。
仕様
| 型名 | LCD-EA241F/ LCD-EA241F-BK | |||
|---|---|---|---|---|
| サイズ（表示サイズ） | 23.8型（60.47cm） | |||
| 表示方式 （TFT、表面：ノングレア仕様） |
IPS方式液晶（白色LEDバックライト） | |||
| 有効表示領域 | 527.0×296.5mm | |||
| 表示画素数 | 1,920×1,080 | |||
| 画素ピッチ | 0.275mm（H）×0.275mm（V） | |||
| 表示色 | 約1,677万色 | |||
| 視野角（標準値） | 左右178°、上下178° | |||
| 輝度（標準値） | 最大輝度 | 250cd/m² | ||
| ECO MODE時 | 約200cd/m²（ECO MODE1） 約100cd/m²（ECO MODE2） | |||
| コントラスト比（標準値） | 1000：1（5000：1、DV MODE DYNAMIC※1使用時） | |||
| 応答速度※2 | 14ms ＜5ms RESPONSE IMPROVE ON時＞（G to G） | |||
| ドット抜け※3 | 0.00013% 以下 | |||
| 走査周波数 | 水平周波数 | 31.5～83.0kHz（デジタル） | ||
| 垂直周波数 | 50～75Hz | |||
| 入力端子 | DisplayPort™ | DisplayPortコネクタ×1 | デジタルRGB信号 | DisplayPort™規格 Ver1.1a準拠 HDCP 1.3 |
| HDMI® | HDMIコネクタ×1 | デジタル色差信号 | HDMI HDCP 1.4 | |
| デジタルRGB信号 | ||||
| DVI | DVI-D24ピン×1 | デジタルRGB信号 | DVI規格準拠 HDCP 1.4 | |
| VGA | ミニD-Sub15ピン×1 | アナログRGB信号 | RGB：0.7Vp-p/75Ω | |
| 同期信号 | セパレート同期信号：TTL レベル 正/負極性、 シンクオングリーン：0.3Vp-p/75Ω 負極性 | |||
| 音声端子 | オーディオ入力 | DisplayPortコネクタ | デジタル音声信号 | PCM 2ch 32、44.1、48kHz（16、20、24bit） |
| HDMIコネクタ | デジタル音声信号 | PCM 2ch 32、44.1、48kHz（16、20、24bit） | ||
| φ3.5mmステレオミニジャック | アナログ音声信号 | ステレオ L/R 500mVrms 20kΩ | ||
| ヘッドホン出力 | φ3.5mmステレオミニジャック | 音声信号 | インピーダンス32Ω | |
| 音声出力 | スピーカ | 1W＋1W（ステレオ） | ||
| ControlSync®入出力コネクタ | φ2.5mmマイクロジャック | IN×1、OUT×1 | ||
| 子機接続可能台数 | 5台まで | |||
| USBポート | USB3.1 Gen1ポート：ダウンストリーム×3、アップストリーム×1（USB制御対応） | |||
| USBポート供給電源 | ダウンストリームポート：5V、900mA（最大） | |||
| 適合規格等 | パワーセーブ | VESA DPM準拠、国際エネルギースタープログラム※6 | ||
| 安全 | J60950-1、電気用品安全法（ディスプレイ、電源コード） | |||
| 不要輻射 | VCCI-B、低周波電磁界ガイドライン、FCC（クラスB）、ICES-003、J55032（クラスB）、CE | |||
| エルゴノミクス | TÜVエルゴノミクス、ISO9241-307 | |||
| プラグ＆プレイ | VESA DDC2B | |||
| その他 | グリーン購入法、DDC/CI、静電気ガイドライン、PCグリーンラベル（★★★ V13）※4、エコマーク、J-MOSS、VOCガイドライン、NECエコシンボル、TCO Certified Displays 9.0※9、TCO Certified Edge Displays、TÜV Low Blue Light、TÜV Flicker Free | |||
| 使用環境条件 | 温度 | 5～35℃ | ||
| 湿度 | 20～80％（結露のないこと） | |||
| 保管環境条件 | 温度 | -10～60℃ | ||
| 湿度 | 10～85％（結露のないこと） | |||
| 電源 | 電源入力 | AC100V、50/60Hz | ||
| 定格入力電流 | 0.9A | |||
| 消費電力（標準値） |
最大動作時 | 47W（USB／オーディオ動作時） | ||
| 通常動作時（出荷設定時） | 15W（USB／オーディオ非動作時） | |||
| ECO MODE時（USB／オーディオ非動作時） | 15W（ECO MODE1） 11W（ECO MODE2） | |||
| パワーセーブ時 | 0.31W | |||
| 質量 | スタンド含む | 約6.1kg | ||
| スタンドなし | 約3.6kg | |||
| 外形寸法 | ディスプレイ本体 | スタンド含む | 537.7（W）×336.6～486.6（H）×250.0（D）mm | |
| スタンドなし | 537.7（W）×319.1（H）×45.6（D）mm | |||
| 梱包状態※7 | 質量 | 約8.5kg | ||
| 寸法 | 685（W）×420（H）×204（D）mm | |||
| チルト角度 | 上35°、下5°※8 | |||
| スイーベル角度 | 340° | |||
| ピボット角度 | 左右90° | |||
| 高さ調節量 | 150mm | |||
| 市販アーム（VESA規格準拠）取付ピッチ＜4点留め＞※8 | 100mm×100mm（M4ネジ） | |||
| 付属品 | 電源コード（1.8m）※5、信号ケーブル（1.8m：DisplayPort™／DisplayPort™）、USB 3.1 Gen1ケーブル（1.8m：Type-A／Type-B）、ControlSync®ケーブル（1.8m：φ2.5mmステレオマイクロプラグ／φ2.5mmステレオマイクロプラグ）、ケーブルホルダ、ベーススタンド、セットアップマニュアル、付属品シート、保証書 | |||
- ※1DV MODEをDYNAMICで設定されている場合は、ECO MODEはオフとなり変更できません。
- ※2特定階調レベル間（32、64、96、128、160、192、224）の各応答速度の平均値です。
- ※3ドット抜け割合の基準値は、ISO9241-307 基準に従い、ドット抜けの割合基準値は1 サブピクセル（副画素）単位で計算しております。TFTカラー液晶パネルは非常に精密度の高い技術で作られていますが、画素欠けや常時点灯するものがありますので、あらかじめご了承ください。
- ※4環境性能レーティング（星マーク）とは、加点項目の達成状況に応じて格付けしたものです。★は達成率35％未満、★★は35％以上70％未満、★★★は70％以上を示します。
- ※5形状は「IEC3Pコネクター／アースリード付2Pプラグ」です。
- ・付属の電源コードは、国内100V商用電源対応品です。
- ※6
- ※7
- ※8市販のアームを使用して、本体を下方向に5度を超える傾きで使用する事は保証しておりません。
詳細はこちらをご覧ください。 - ※9

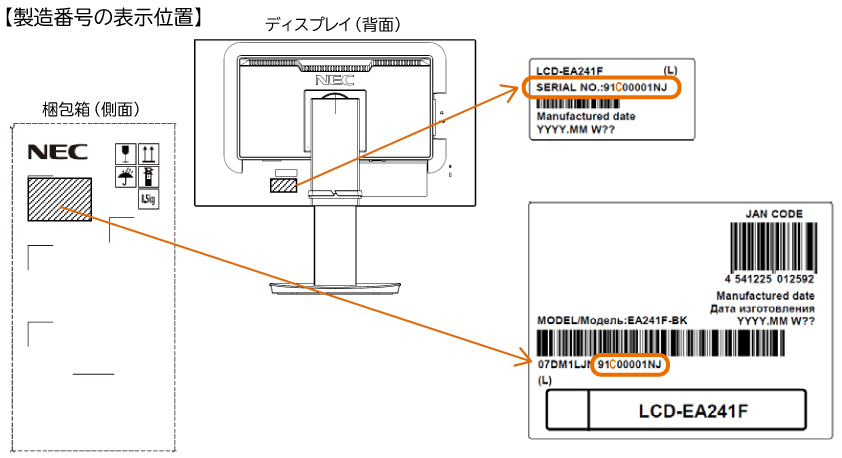

TCO 9.0への適合状況は、製品背面に貼り付けられたラベル、または梱包箱の側面のバーコードラベルに記載されている、製造番号の左から3桁目によって識別できます。
型名 TCO 9.0に適合 TCO 9.0に適合しない（TCO 8.0 適合） LCD-EA241F 製造番号の左から3桁目が「C」 製造番号の左から3桁目が「8」 LCD-EA241F-BK 製造番号の左から3桁目が「D」 製造番号の左から3桁目が「9」

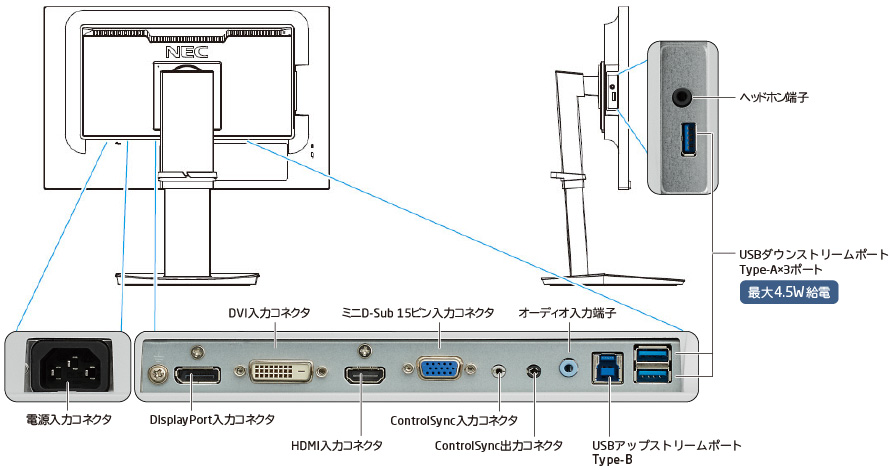

端子部
- 信号ケーブル（1.8m：DisplayPort™/DisplayPort™）、
USB 3.1 Gen1ケーブル（1.8m：Type-A／Type-B）を添付しています。

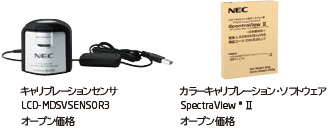

オプション
| オプション品名 | 型名 | 希望小売価格 |
|---|---|---|
| キャリブレーションソフトウェア | SpectraView® II | オープン価格 |
| キャリブレーションセンサ | LCD-MDSVSENSOR® 3 [生産終了] | オープン価格 |
