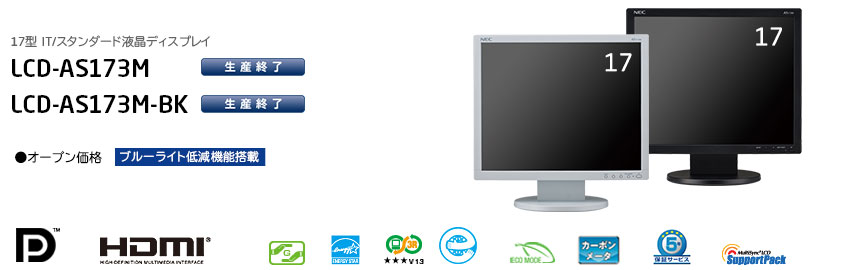

LCD-AS173M/ LCD-AS173M-BK
生産終了省スペースな横幅に優れた環境性を兼ね備えた
17型スクエアモデル。
| 最大輝度（標準値） | コントラスト比（標準値） | 視野角 | 表示画素数 | 消費電力（標準値） |
|---|---|---|---|---|
| 250cd/m² | 1,000:1（3,000:1※） | 左右170° 上下160° | 1,280×1,024 SXGA | 10w（出荷設定） |
| 入力端子 | スピーカ | |||
| DisplayPort×1、HDMI×1、ミニD-Sub15ピン×1 | 1W+1W（ステレオ） | |||
- ※DV MODE使用時。
取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。
特長
コンパクトサイズで省スペース。解像度1,280×1,024ドット（SXGA対応）のスクエア液晶パネル。
縦の比率が高いスクエア液晶パネルを採用。縦方向が広いWebブラウザや文書作成ソフトなどを5：4の画面比率で見やすく表示。また、コンパクトな横幅により、机上スペースを有効に活用できます。
ブルーライト低減機能とフリッカーフリー設計により、目の疲れを軽減
ブルーライト（青色光）の発生量を低減できるブルーライト低減モードを搭載。さらに、バックライトを直流で制御することで画面のちらつき（フリッカー）も低減。目への負担が少なく、見やすい画面表示を行うことで、長時間作業による疲労度を和らげます※
- 目への負担軽減の感覚は使用環境により左右されます。また、結果や感覚には個人差があります。なお、ブルーライトおよび画面のちらつき軽減により保証できる効果・効用はございません。
「白色LEDバックライト」搭載により電力消費を抑制
少ない電力で高い発光効率を発揮し、消費電力の削減と水銀を含まない製品として、地球環境負荷低減に貢献します。

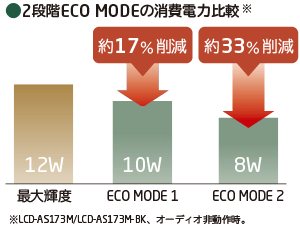

電力消費を抑える2段階「ECO MODE」搭載
画面の輝度を通常使用で支障のないレベルまで落とすことで、消費電力を削減するECO MODEを搭載。ECO MODE1（初期設定：約200cd/㎡）、ECO MODE2（約100cd/㎡）の2段階の設定を用意しています。
CO₂削減量を表示できる、「カーボンメータ」を搭載
ECOモード設定、およびパワーマネジメント機能動作時の積算した省エネ効果をCO₂削減量（Kg）で表示するとともに、本機による累積CO₂排出量も表示します。
- ※初期値はOECD（経済協力開発機構）2008年版を適用。
“エコマーク”を取得
環境負荷が少なく、環境保全に寄与すると認められる商品として、財団法人日本環境協会が認定するエコマーク基準に適合しています。
エコマーク認定商品の詳細はこちら
デスク周りをすっきりと美しく保つケーブルマネジメント機構
ケーブルマネジメント機構採用により、スタンド後部に接続ケーブルや電源コードをまとめられるので、デスク周りがすっきりします。

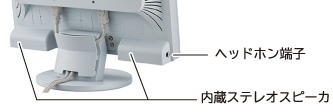

1W+1Wステレオスピーカ内蔵とヘッドホン端子で音声再生に対応
ディスプレイ本体内にステレオスピーカ（出力1W＋1W）を装備しており、音声入力（DisplayPort™、HDMI®、φ3.5mmステレオミニジャック）に対応します。また、ヘッドホン端子も装備しています。
仕様
| 型名 | LCD-AS173M | LCD-AS173M-BK | |||
|---|---|---|---|---|---|
| 白モデル | 黒モデル | ||||
| サイズ（表示サイズ） | 17型（43.28cm） | ||||
| 表示方式 （TFT、表面：ノングレア仕様） |
TN方式液晶（白色LEDバックライト） | ||||
| 有効表示領域 | 337.9×270.3mm | ||||
| 表示画素数 | 1,280×1,024 | ||||
| 画素ピッチ | 0.264mm（RGBストライプ） | ||||
| 表示色 | 約1,677万色 | ||||
| 視野角 （標準値、コントラスト比10：1以上） | 左右170°、上下160° | ||||
| 輝度 （標準値） |
最大輝度 | 250cd/m² | |||
| エコモード時 | 約200cd/m²(ECO MODE1) 約100cd/m²(ECO MODE2) | ||||
| コントラスト比 （標準値） | 1,000 : 1 （3,000:1、DV MODE オン時） | ||||
| 応答速度※1 | 5ms（白⇔黒） | ||||
| ドット抜け※2 | 0.00013%以下 | ||||
| 走査周波数 | 水平周波数 | 31.5～81.0kHz （アナログ/デジタル） | |||
| 垂直周波数 | 50～75Hz | ||||
| 入力端子 | DisplayPort | DisplayPortコネクタ | デジタルRGB 信号 |
DisplayPort規格 Ver1.1a準拠 HDCP1.3 | |
| HDMI | HDMIコネクタ | デジタル色差 信号 |
HDMI HDCP1.4 | ||
| デジタルRGB 信号 | |||||
| VGA | ミニD-Sub15ピン | アナログRGB 信号 |
RGB:0.7Vp-p/75Ω | ||
| 同期信号 | セパレート同期信号:TTLレベル 正／負極性 | ||||
| 音声端子 | オーディオ入力 | DisplayPortコネクタ | デジタル音声 信号 |
PCM 32、44.1、48kHz（16、20、24bit）、2ch | |
| HDMIコネクタ | |||||
| Ø3.5mmステレオミニジャック | アナログ音声信号 | ステレオ L/R 0.5 Vrms | |||
| ヘッドホン出力 | Ø3.5mmステレオミニジャック | アナログ音声信号 | インピーダンス 32Ω | ||
| 音声出力 | 1W＋1W（ステレオ） | ||||
| 適合規格等 | パワーセーブ | VESA DPM準拠、国際エネルギースタープログラム※5 | |||
| 安全 | J60950-1、電気用品安全法（ディスプレイ、電源コード） | ||||
| 不要輻射 | VCCI-B、低周波電磁界ガイドライン | ||||
| エルゴノミクス | TÜVエルゴノミクス、ISO9241-307 | ||||
| プラグ＆プレイ | VESA DDC2B | ||||
| その他 | グリーン購入法、DDC/CI、静電気ガイドライン、PCグリーンラベル(★★★V13)※3、エコマーク、NECエコシンボル、J-MOSS、 VOCガイドライン、WHQL(Windows 10)、TÜV Low Blue Light、TÜV Flicker Free | ||||
| 使用環境条件 | 温度 | 5～35℃ | |||
| 湿度 | 20～80％（結露のないこと） | ||||
| 電源 | 電源入力 | AC100V、50/60Hz | |||
| 定格入力電流 | 0.4A | ||||
| 消費電力 (標準値) |
最大動作時 | 19W（オーディオ動作時） | |||
| 通常動作時 | 10W（出荷設定時、オーディオ非接続） | ||||
| エコモード時 | 10W（ECO MODE1、オーディオ非接続） 8W （ECO MODE2、オーディオ非接続） | ||||
| パワーセーブ時 | 0.3W | ||||
| 質量 | スタンド含む | 約3.3kg | |||
| スタンドなし | 約3.0kg | ||||
| 外形寸法 | スタンド含む | 373.2(W)×373.1(H)×204.8(D)mm | |||
| スタンドなし | 373.2(W)×310.2(H)×69.0(D)mm | ||||
| 梱包状態（質量／寸法） | 約4.7kg／446(W)×174(H)×418(D)mm | ||||
| チルト角度 | 上20°、下5°※6 | ||||
| 市販アーム（VESA規格準拠）取付ピッチ＜4点留め＞※6 | 100mm×100mm（M4ネジ） | ||||
| 付属品 | 電源コード（1.8m）※4、信号ケーブル（1.5m：DisplayPort/DisplayPort）、ベーススタンド、ケーブルホルダ、セットアップマニュアル、保証書 | ||||
- ※1特定階調レベル間：（32、64、96、128、160、192、224）の各応答速度の平均値です。
- ※2ドット抜け割合の基準値はISO9241-307 の基準に従って、副画素（サブピクセル）単位で計算しています。TFT カラー液晶パネルは非常に精密度の高い技術で作られていますが、画素欠けや常時点灯するものもありますので、あらかじめご了承のうえお買い求めください。
- ※3環境性能レーティング（星マーク）とは、加点項目の達成状況に応じて格付けしたものです。★は達成率35％未満、★★は35％以上70％未満、★★★は70％以上を示します。
- ※4形状は「IEC3Pコネクタ／アース線付2Pプラグ」です。
- ※5国際エネルギースタープログラム 2020年基準に適合。
- ※6市販のアームを使用して、本体を下方向に5度を超える傾きで使用する事は保証しておりません。
- ・付属の電源コードは、国内100V商用電源専用品です。

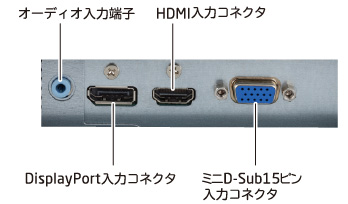

端子部
- 信号ケーブルはDisplayPort™/DisplayPort™ケーブル（1.5m）を添付しています。
