屋内用フルカラーファインピッチLEDディスプレイLED-E012i / LED-E015i / LED-E018i / LED-E025i生産終了

より軽量・薄型※で明るい屋内でもクッキリ鮮やか。
人々の視線を集めるサイネージなど
シームレスな大型マルチスクリーンを構成できます。

  • ※
    スタンダードモデルFEシリーズとの比較。

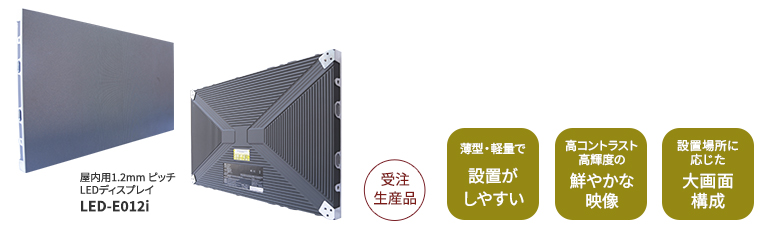

エントリーモデル Eシリーズ [生産終了]

フルHD解像度を構成しやすいアスペクト比16：9のLEDモジュールで、スタンダードモデルFEシリーズよりもコストパフォーマンスに優れ、軽量・薄型への対応により、屋内向けサイネージに適した目地の無いすっきりとした大画面を提供するフルカラーファインピッチLEDディスプレイ。

受注生産品

LED画素ピッチ 1.2mm 1.5mm 1.8mm 2.5mm
標準視距離※ 3.0m 3.8m 4.5m 6.3m
型名 LED-E012i LED-E015i LED-E018i LED-E025i
画素構成 3-in-1 SMD
輝度 600cd/m² 800cd/m² 1,000cd/m²
コントラスト比 5,000 : 1 4,000 : 1 5,000 : 1 7,000 : 1
  • ※
    画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
コマ図pdf
コマ図

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

特長

用途や設置場所に応じて、シームレスな大画面マルチスクリーンを構成

LEDディスプレイにはフレームがなく、組み合わせることで継ぎ目のないシームレスな大画面マルチスクリーンを自由に構成できます。エントリーモデルEシリーズは、スタンダードモデルFEシリーズよりもコストパフォーマンスに優れ、軽量・薄型※への対応により、屋内向けサイネージに適した目地の無いすっきりとした大画面を提供します。近距離からの高い視認性を確保した細かな4種の画素ピッチをラインアップし、用途や設置環境に応じて適切なモデルを選択いただけます。

  • ※
    質量 4.7kg（FEシリーズの53%相当）、厚み（奥行）29mm（FEシリーズの59%相当）

屋内用に美しい映像を描写する高画質設計、広視野角

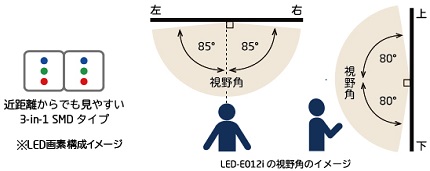

3-in-1 SMDタイプLED配置イメージ、視野角のイメージ

LEDの画素構成は、1つのパッケージにRGBの3色の素子を組み込んだ3-in-1 SMDタイプを採用。斜めから見ても視認性が高く、広視野角※を確保しています。

  • ※
    正面方向から輝度半減になる角度。
    LED-E012iの視野角は、左右170°、上下160°。
    LED-E015i/LED-FE018i/LED-E025iの視野角は、左右140°、上下140°。

明るい屋内でも見やすい高輝度、高コントラスト表示

高輝度、高コントラストの表示により、明るい照明の下や外光が差し込む屋内でも、明るくメリハリのある映像を映し出します。

  • ※
    LED-E012iの画面輝度は600cd/m²、コントラスト比は5,000:1。
    LED-E015iの画面輝度は600cd/m²、コントラスト比は4,000:1。
    LED-E018iの画面輝度は800cd/m²、コントラスト比は5,000:1。
    LED-E025iの画面輝度は1,000cd/m²、コントラスト比は7,000:1。

フルHD画面を構成しやすいアスペクト比16:9、共通サイズのLEDモジュールを採用

ピクセルカード4枚で構成されるモジュールサイズを600.0×337.5mmに共通化。アスペクト比16:9を採用しているため、フルHD（1,920×1,080）や4K（3,840×2,160）解像度のマルチスクリーンを、縦横同数のモジュールを組み合わせることで構成できます。

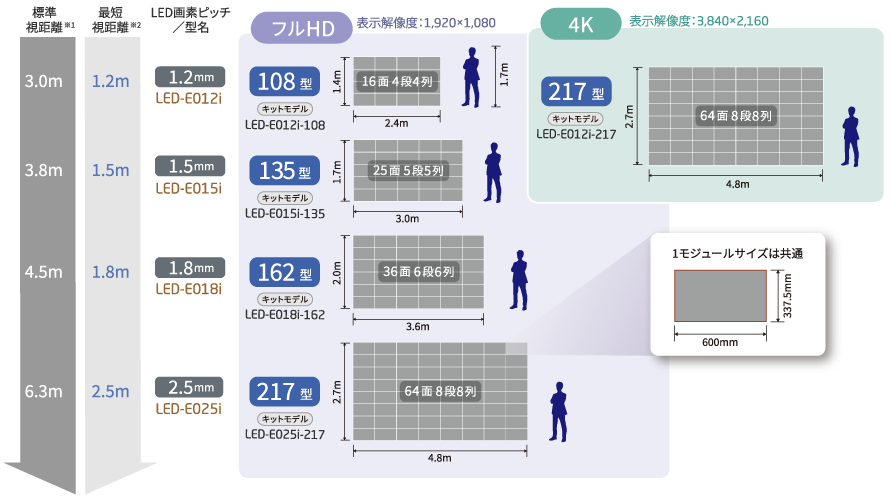

マルチスクリーン構成例

作業が行いやすいフロントメンテナンスを採用

ピクセルカードの脱着イメージ
電動吸引式のメンテナンスツールによる
ピクセルカードの脱着イメージ
（画像のピクセルカードはFAシリーズです）

ピクセルカードの脱着は前面からの作業が可能で、バックヤードを確保できない場所でも設置することができます。また修理などのメンテナンス対応も前面での作業で完結できます。

マルチスクリーン導入をサポートする、LEDディスプレイキットモデルをご用意

マルチスクリーンの導入に必要な機器、取り付けフレームなどをセット化した5種類のキット製品をご用意しました。大画面のサイズがイメージしやすく、マルチスクリーンをスムーズに導入いただけます。 各画素ピッチ（1.2mm、1.5mm、1.8mm、2.5mm）におけるフルHD解像度の大画面に対応し、大画面のサイズはそれぞれ、108型（4×4）、135型（5×5）、162型（6×6）、217型（8×8）。さらに画素ピッチを変えることで217型での4K解像度（1.2mm）にも対応します。

LEDディスプレイ キットモデルについてはこちら

仕様

型名 LED-E012i LED-E015i LED-E018i LED-E025i
LED画素ピッチ 1.2mm 1.5mm 1.8mm 2.5mm
解像度（ピクセル） 480×270 384×216 320×180 240×135
画素構成 3-in-1 SMD
輝度 600cd/m² 800cd/m² 1,000cd/m²
コントラスト比  5,000 : 1  4,000 : 1 5,000 : 1  7,000 : 1
色再現 16ビット（約281兆色）
視野角※1 左/右 85°/85° 70°/70°
上/下 80°/80° 70°/70°
連続稼働時間 24時間
動作環境温度 -20～40℃
動作環境湿度 10～80%（結露のないこと）
電源入力 AC 100-240V、50/60Hz
消費電力※2 AC100V 125W
寸法（W×H×D） 600×337.5×29mm
質量 約4.7kg
IP規格（フロント／リア） IP20／IP20
設置 フロント
メンテナンス フロント
電源ケーブル1本あたりの最大接続数※3 AC100V系10台 / AC200V系20台
LANケーブル1本あたりの最大接続数 4台 7台 10台 17台
適合規格等 安全 J62368-1、電気用品安全法（モジュール）、cTUVus、CBレポート(IEC62368-1)
不要輻射 VCCI Class A、FCC
その他 CE
  • ※1
    正面方向から輝度半減になる角度。
  • ※2
    6,500K、全白入力、輝度設定最大時。
  • ※3
    定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。
  • ・
    電気用品安全法を適用する電源配線を行う場合は、お客様においてご準備してください。ご準備できない場合は、販売店までご相談ください。

外形寸法

ピクセルカード4枚で1モジュールを構成
（LED-E012i / LED-E015i / LED-E018i / LED-E025i）

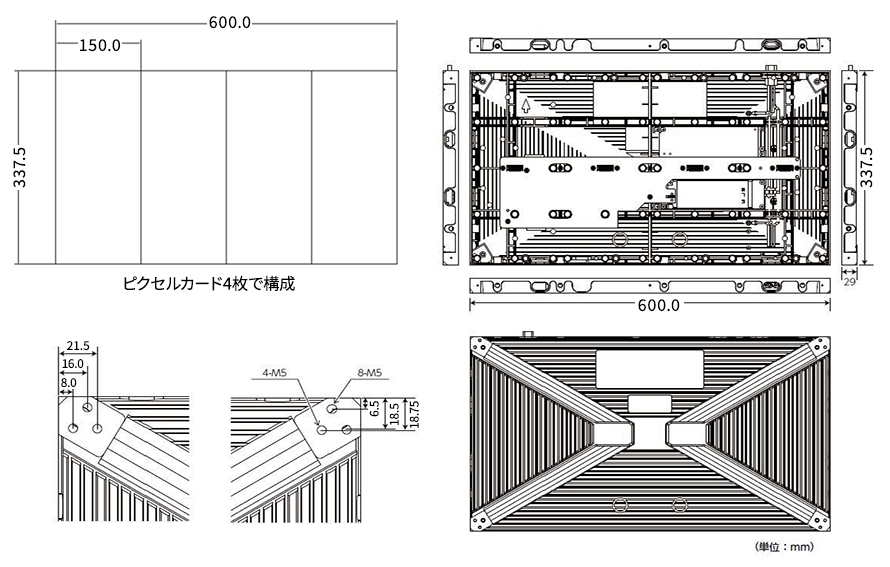

外形寸法図

視距離別マルチスクリーン構成例

マルチスクリーン構成例
  • ※1
    画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
  • ※2
    画素は見える場合がありますが、画像として違和感なく視認できる最短の距離で、ピッチの約1000倍。

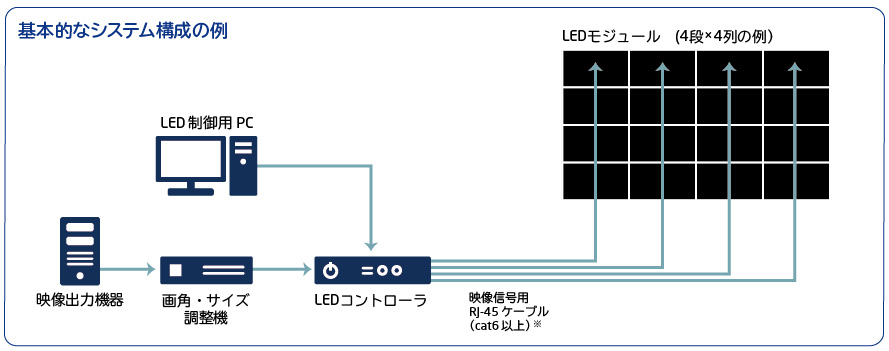

システム構成例

  • ※
    LEDコントローラ、LEDモジュール間の距離は最長60ｍ推奨。長さが60ｍを超える場合は、光ケーブルが必要となります。
  • ・
    各モデルの最大接続可能台数は仕様をご確認ください。
  • ・
    システムの構成・機器はお客様ごとに異なります。詳しくは営業担当者までご相談ください。

保守サポート

ご提供可能な保守サービス

2年間無償保証

引き渡し日より2年間、センドバック修理による無償修理をいたします。

  • ※
    付帯条件：当社の保証内容はLEDモジュールとLEDコントローラでの保証です。修理代、修理部品代、片道輸送費（修理品の発送はお客様にてお願いします）のみの無償保証となります。故障時の取り外し、取り付け等は含んでおりません。

new windowLEDディスプレイ 2年無償保証サービスの詳細はこちら

【有償保守】LEDディスプレイ個別契約保守サービス

LEDディスプレイのメンテナンスに必要な保守サービスとして、「個別契約保守」「個別スポット保守」などニーズに合わせた3つの保守サービスをご用意しました。お客様のご要望にあわせてお選びいただけます。
お客様からの対応依頼を受け付け、修理が必要と判断した場合、翌日以降に障害対応を実施いたします。

new window LEDディスプレイ個別契約保守サービスの詳細はこちら
