キットモデル：屋内用フルカラーファインピッチLEDディスプレイ(Eシリーズ)

LEDディスプレイキットモデル

エントリーモデル EシリーズのLEDディスプレイに、マルチスクリーン導入に必要な機器、取り付けフレームやケーブル類などをセット化したキット製品をご用意しました。

Eシリーズキットモデル
キット構成内容
キットモデル仕様
対応オプション
保守サポート

Eシリーズキットモデル [生産終了]

受注生産品　オープン価格

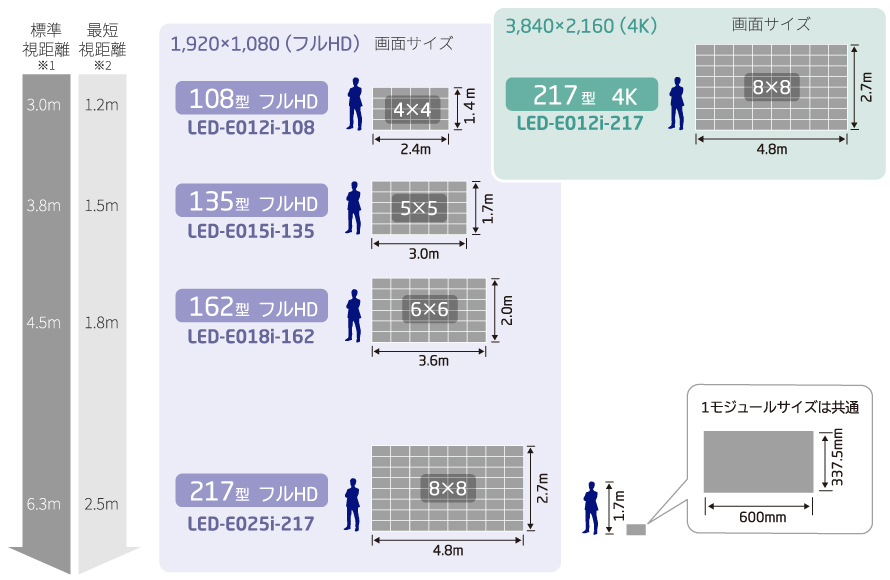

品名	型名	画面サイズ（マルチ構成）	表示解像度（ピクセル）	LED画素ピッチ
屋内用 108型 FHD LEDディスプレイキット	LED-E012i-108	108型（4×4）	1,920×1,080 （フルHD）	1.2 mm
屋内用 135型 FHD LEDディスプレイキット	LED-E015i-135	135型（5×5）	1,920×1,080 （フルHD）	1.5 mm
屋内用 162型 FHD LEDディスプレイキット	LED-E018i-162	162型（6×6）	1,920×1,080 （フルHD）	1.8 mm
屋内用 217型 FHD LEDディスプレイキット	LED-E025i-217	217型（8×8）	1,920×1,080 （フルHD）	2.5 mm
屋内用 217型 4K LEDディスプレイキット	LED-E012i-217	217型（8×8）	3,840×2,160 （4K）	1.2 mm

※1
画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
※2
画素は見える場合がありますが、画像として違和感なく視認できる最短の距離で、ピッチの約1000倍。

キット構成内容

LEDディスプレイ（マルチ構成）一式
LEDコントローラ（配線ケーブル付）
取付フレーム一式（化粧パネル、キャビネットハンガーピン）
下部フロントカバー
電源バー（電源配線付、左右サイドパネル付）
化粧パネル一式（天面、側面、連結ブロック）
バックフレーム一式
固定用各種ネジ

Eシリーズキットモデル仕様

キットモデル型名		LED-E012i-108	LED-E015i-135	LED-E018i-162	LED-E025i-217	LED-E012i-217
モジュール構成		LED-E012i 4×4	LED-E015i 5×5	LED-E018i 6×6	LED-E025i 8×8	LED-E012i 8×8
表示解像度（ピクセル）		1,920×1,080 （フルHD）				3,840×2,160 （4K）
画素構成		3-in-1 SMD
LED画素ピッチ		1.25mm	1.56mm	1.88mm	2.50mm	1.25mm
輝度		600cd/m²	600cd/m²	800cd/m²	1,000cd/m²	600cd/m²
コントラスト比		5,000 : 1	4,000 : 1	5,000 : 1	7,000 : 1	5,000 : 1
リフレッシュレート		2,880Hz (最大3,840Hz)
色再現 (18bit+機能オン時)		16ビット			18ビット	16ビット
輝度調整範囲		0～100%（256ステップ）
ガンマ補正設定		1.0～4.0（工場出荷設定：2.8）
色温度		3000K～9500K（工場出荷設定：6500K）
視野角^※1	左/右	85°/85°	70°/70°			85°/85°
視野角^※1	上/下	80°/80°	70°/70°			80°/80°
LED寿命^※2		100,000時間
信号入出力		RJ-45（1000Base-T）
信号ケーブル		FTP CAT5e
連続稼働時間		24時間
電源入力		AC 100-240V、50/60Hz
消費電力^※3		2,000W	3,125W	4,500W	8,000W
IP規格（フロント／リア）		IP20／IP20
設置		フロント
メンテナンス		フロント
外形寸法^※4 （W×H×D）		2,412×1,406×50mm	3,012×1,743.5×50mm	3,612×2,081×50mm	4,812×2,756×50mm
質量		約92.5kg	約142.0kg	約202.0kg	約350.0kg
動作環境	温度	-20～40℃
	湿度	10～80%（結露のないこと）
	高度	5,000m以下
保管環境	温度	-20～45℃
保管環境	湿度	10～85%（結露のないこと）
適合規格等	安全	J62368-1、電気用品安全法（モジュール）、cTUVus、CBレポート(IEC62368-1)
	不要輻射	VCCI Class A、FCC
	その他	CE

※1
正面方向から輝度半減になる角度。
※2
輝度半減時
※3
6,500K、全白入力、輝度設定最大時。
※4
フレーム、化粧パネル、電源バー等を含んだサイズ。
●
電気用品安全法を適用する電源配線を行う場合は、お客様においてご準備してください。ご準備できない場合は、販売店までご相談ください。

対応オプション

連結金具／LED-E-PB2-CHJ [生産終了]

連結金具／LED-E-PB2-CN [生産終了]

連結金具／LED-E-PB-CN [生産終了]

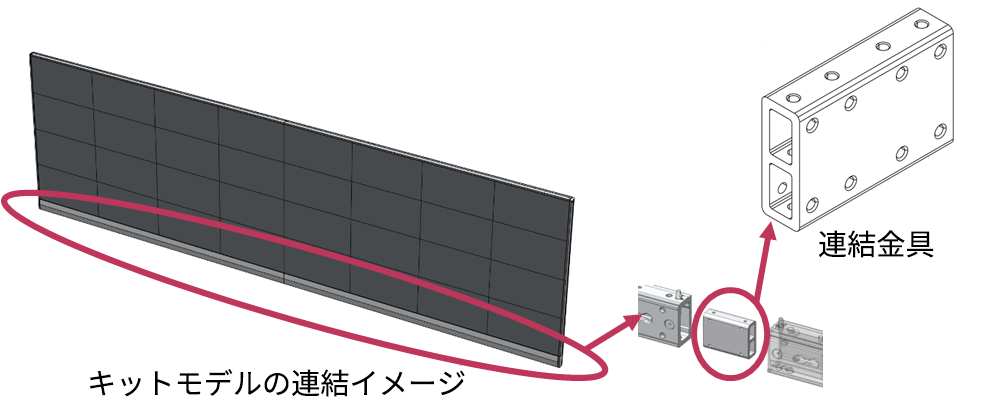

同じ機種2台を並列に設置する場合、推奨する固定用の連結金具です。

型名	LED-E-PB2-CHJ
希望小売価格	オープン価格
外形寸法（W×D×H）	60×14.7×39.7mm
質量	50g
適合機種	LED-E012i-108 LED-E015i-135 LED-E018i-162 LED-E025i-217 LED-E012i-217

型名	LED-E-PB2-CN
希望小売価格	オープン価格
外形寸法（W×D×H）	60×14.7×39.7mm
質量	50g
適合機種	LED-E012i-108 LED-E015i-135 LED-E018i-162 LED-E025i-217 LED-E012i-217

型名	LED-E-PB-CN
希望小売価格	オープン価格
外形寸法（W×D×H）	120×17.5×76.5mm
質量	90g
適合機種	LED-E012i-108 LED-E015i-135 LED-E018i-162 LED-E025i-217 LED-E012i-217

※
連結には基本的に「LED-E-PB2-CHJ」を使用しますが、「LED-E-PB2-CN」「LED-E-PB-CN」を使用する場合もありますので、
詳しくは営業担当者までご相談ください。

保守サポート

2年間無償保証

引き渡し日より2年間、センドバック修理による無償修理をいたします。

※
付帯条件：当社の保証内容はLEDモジュールとLEDコントローラでの保証です。修理代、修理部品代、片道輸送費（修理品の発送はお客様にてお願いします）のみの無償保証となります。故障時の取り外し、取り付け等は含んでおりません。

LEDディスプレイ 2年無償保証サービスの詳細はこちら

【有償保守】LEDディスプレイキットモデル SupportPack [販売終了]

ご購入後にお客様情報をご登録していただくことで、サービス期間中は修理をお受けいただける充実した内容の有償保守サービスパッケージです。

LEDディスプレイキットモデル SupportPackの詳細はこちら

商標について

※
ページに記載された内容・仕様は販売当時のものです。
