ViewLight NP-PE506ULJL / NP-PE506WLJL / NP-PE456USLJL

生産終了

長寿命レーザー光源を採用し、様々な設置に対応可能な
レーザー光源液晶プロジェクター

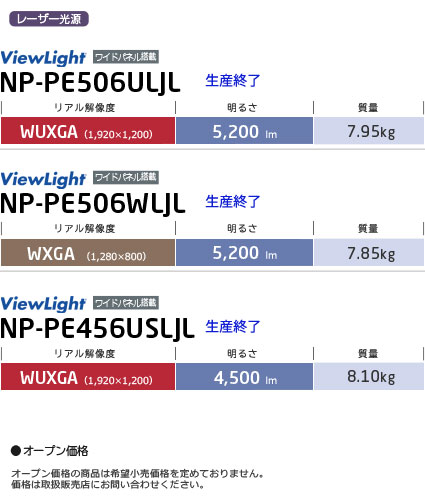

NP-PE506ULJL / NP-PE506WLJL / NP-PE456USLJL

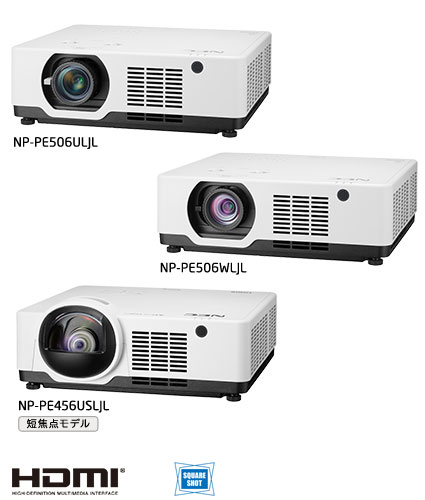

NP-PE506ULJL / NP-PE506WLJL / NP-PE456USLJL製品画像
取扱説明書PDF
三面図PDF
オプション

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

ワンランク上の信頼性

安心の3年保証または20,000時間まで保証※
レーザー光源モデルを安心してお使いいただくために、
ご購入後、3年間もしくは20,000時間まで保証いたします。

  • ※ お買い上げ日より3年または使用時間20,000時間の早い方になります。
  • マニュアル等の添付書類ならびにケーブル類・消耗部品類（乾電池など）を除きます。
  • 保証期間内の場合は、製品保証書をご提示ください。
  • 保証期間内でも、保証書のご提示が無い場合や保証範囲外の故障の場合、
    有償修理となる場合がございます。
    また、離島・山間地などは別途交通費が必要となる場合がございます。
  • 天吊などプロジェクターの取り外し作業が必要な場合は、別途費用がかかります。

3年もしくは20,000時間安心保証

主な特長

長寿命レーザー光源を採用し、メンテナンスの手間やコストを軽減

従来のランプ光源に比べて長寿命なレーザー光源を採用。エコモード時の光源交換時間（目安）は30,000時間※で、光源の交換や調整などのメンテナンスが長期間不要になり、ランプ交換や調整の手間・作業コストを軽減して、安定した投写品質を保てます。

  • ※
    ノーマル（光源の明るさ100%）時、フルノーマル時では20,000時間。
    レーザー光源部のみの輝度半減時間（理論値）であり、保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。

光源の明るさは1％単位で調整可能

光源パワーを調整することで、輝度を約50%から100%の範囲で1％刻みで調整ができます。

  • ※
    エコモードが「ノーマル」のときのみ有効です。

垂直方向、水平方向の360°設置やポートレート投写※で、空間演出に対応

垂直方向360°投写できる「チルトフリー」や、水平方向も360°どの角度でも投写できる「ロールフリー」機能を搭載しています。また、ポートレート投写※（縦置き設置）が可能なので、サイネージ用途として人物画像など縦長の画像を表示することができます。

  • ※
    設置環境に合わせて、必ず本体を支えるスタンドを別途制作して設置してください。

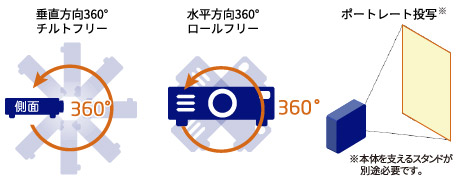

「チルトフリー」「ロールフリー」のイメージ

投写画面の位置を調節可能なレンズシフト機能を搭載
（NP-PE506ULJL/NP-PE506WLJL）

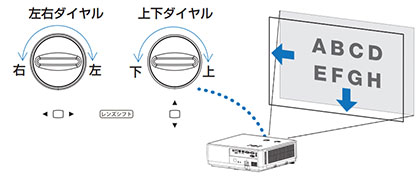

レンズシフトの操作イメージ
上下左右に投写画面の位置を調整可能なレンズシフト機能

NP-PE506ULJL/NP-PE506WLJLには投写画面の位置を上下・左右に調整できる「レンズシフト機能」を装備。ダイヤルを回すことで、プロジェクター本体を動かさずに投写位置を調節できますので、天吊り設置の際、照明やエアコンの排気口などを避けて設置することができます。

投写距離を十分にとれない小さな会議室などでも
大画面を投写できる短焦点モデル（NP-PE456USLJL）

短焦点投写に対応したNP-PE456USLJLは、最大130型のスクリーンサイズに対し、投写距離（プロジェクターのスクリーン側の端からスクリーンまでの距離）が約1.3mで投写可能です。投写距離を十分とれない小さな会議室でも、大画面を投写することができます。

投写画面の台形歪みを補正する台形歪み補正機能

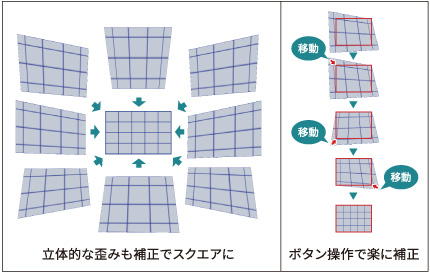

台形歪み補正のイメージ

プロジェクター本体を上下に傾けたときに起きる投写画面の台形歪みを、本体内蔵のセンサにより傾きを検知し、自動的にスクエアな画面に補正します。上下方向最大±約30度※1の範囲で自動補正できるため、設置の際の手間が省けます。また手動では上下・左右方向とも最大±約30度※1の範囲で補正を行うことが可能です。
さらに、斜めの位置から投写することで起きる投写画面の台形歪みを、投写画面の角4点をボタン操作で補正する「SQUARE SHOT」も搭載、設置環境に合わせた画面調整が可能です。

  • ※1
    NP-PE506ULJL / NP-PE506WLJLの場合。NP-PE456USLJLの場合は最大±約15度。
  • ※
    電気的な補正を行っているため、明るさの低下や画質の劣化が現れる場合があります。

会議室や教室でも聞き取りやすい16Wスピーカ内蔵

16Wのモノラルスピーカ内蔵なので、会議室や教室の広い空間でも音声が届きやすくなっています。

MultiPresenter®アプリケーション対応で、
複数端末のマルチ画面表示や任意端末のフル画面表示が可能

MultiPresenterのダウンロードQRコード

MultiPresenter®機能※1により、専用アプリケーション「MultiPresenter®」をインストールしたPCやスマートフォン、タブレット端末内のファイルや写真、カメラの映像、ウェブページの画面などをプロジェクターへ送信することができます。
有線／無線LAN※2経由で、PCやスマートデバイスと最大16台※3同時に接続することができます。
映像ケーブルの直接接続を無くすことで、複数デバイスの画面切り替え作業がスムーズです。また、プロジェクタ―画面に最大16分割して、一度に投写することが可能。情報の確認・共有に活用できます。

new window端末に「MultiPresenter®」をインストールする必要があります。ダウンロードページはこちら。

  • ※1
    メニュー画面は英語表示のみとなります。設定／情報画面、 管理者モードには対応していません。
  • ※2
    無線LANの接続にはオプションの無線LANユニット（NP05LM3）が必要です。
    またIEEE802.11a、WPA/WPA2-PSK、インフラストラクチャー機能、インテリジェントコネクション機能には対応していません。
  • ※3
    ネットワーク環境により、同時接続台数は異なります。また、接続台数に準じた無線LAN環境の構築が必要になります。

USBメモリに保存した画像を投写できるビューワ機能

画像を保存した市販のUSBメモリを本機のUSBポート（タイプA）に差すと、USBメモリ内の画像を本機で投写することができます。これにより、コンピュータを使わずにプレゼンテーションを行えます。

スピーディに片付けられる、クイックパワーオフ

クイックパワーオフにより、電源ボタンを切ると同時に冷却ファンも止まるので、片付けもすばやくできます。

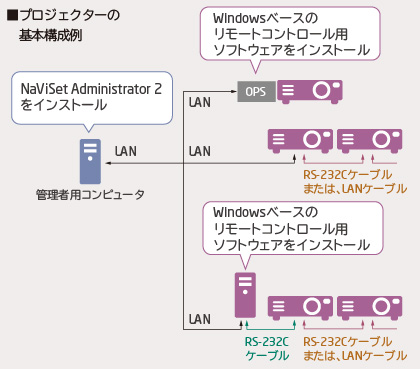

NaViSet Administrator 2 対応

NaViSet Administrator 2 ロゴ

ディスプレイおよびプロジェクターの運用や資産管理が、LANネットワークベースで可能なソフトウェア「NaViSet Administrator 2」に対応しています。

  • ・運用状態のコントロール設定をネットワークでモニタリング
  • ・デバイスの診断機能によりエラー発生時にメールで通知
  • ・ネットワーク上のPC（Windows）、ディスプレイ内蔵のOPSコントローラの運用状況をモニタリング
  • ・資産管理、運用状態、コントロール設定などの情報をエクスポート可能

new window「NaViSet Administrator 2 」ダウンロードページはこちら

PJLink®対応

ネットワークインターフェース規格「PJLink® Class1」に対応。異なったメーカーのプロジェクターも「PJLink® Class1」対応ならネットワークを経由して集中管理できます。

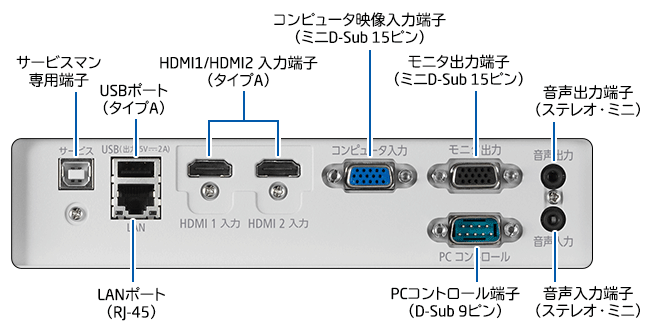

端子部

HDMI® 2系統に加え、コンピュータ（アナログ）1系統の入力端子を装備しています。また、5.0V／2.0Aまで給電可能なUSB端子を装備しています。

端子部画像

オプション

商品名 型名 希望小売価格
天井用取付けユニット NP12CM [生産終了] オープン価格
無線LANユニット NP05LM3 [生産終了] オープン価格

仕様表

型名 NP-PE506ULJL NP-PE506WLJL NP-PE456USLJL
方式 3原色液晶シャッタ投映方式／ダイクロイックミラーによる光分離・クロスダイクロプリズムによる合成方式
表示解像度 WUXGA
(1,920×1,200)		 WXGA
(1,280×800)		 WUXGA
(1,920×1,200)
パネル サイズ 0.64型（MLA付き）（アスペクト比16：10）
画素数※1 2,304,000画素
(1,920×1,200ドット)		 1,024,000画素
(1,280×800ドット)		 2,304,000画素
(1,920×1,200ドット)
投写レンズ ズーム／フォーカス 手動ズーム(1.6倍）／手動フォーカス 手動ズーム(1.7倍）／手動フォーカス 手動フォーカス
投写距離比 1.2-2.0:1 1.2-2.1:1 0.44:1
F(Wide-Tele）／f値 F=1.5～2.1 /
f=17.2～27.7mm		 F=1.7～2.2 /
f=17.4～29.0mm		 F=1.6 /
f=6.4mm
レンズシフト 水平:±29%
垂直:+60%、-0%		 水平:±26%
垂直:+55%、-0%		 －
光源 レーザーダイオード
光源交換時間（目安）※2 ノーマル（光源の明るさ100%）時、フルノーマル時 20,000時間
エコモード時（ECO1、ECO2） 30,000時間
画面サイズ（投写距離） 30～300型
（0.8～12.9m）		 30～300型
（0.8～13.6m）		 55～130型
（0.5～1.3m）
色再現性 10ビットカラープロセッシング（約10億7,000万色）
（ビューワ、LAN：1,670 万色）
明るさ ※3※4 ノーマル（光源の明るさ100%）時、フルノーマル時 5,200lm 4,500lm
エコモード時 ECO1 ノーマル（光源の明るさ100%）時、フルノーマル時の約60%
ECO2 ノーマル（光源の明るさ100%）時、フルノーマル時の約50%
コントラスト比（全白/全黒）※3 3,000,000：1
最大表示解像度
※5		 デジタル信号 3,840×2,160(アドバンスド・アキュブレンドによる対応）
アナログ信号 1,920×1,200 1,920×1,200(アドバンスド・アキュブレンドによる対応） 1,920×1,200
走査周波数 水平 15～100kHz（コンピュータ入力時は24kHz以上）
垂直 24～85Hz
台形歪み補正
※6		 水平方向 手動　最大±約30° 手動　最大±約15°
垂直方向 自動/手動　最大±約30° 自動/手動　最大±約15°
入出力
端子		 HDMI® 映像入力 HDMI®タイプA×2 （HDCP 1.4※7）
Deep Color （ディープカラー：色深度）：8/10/12 ビット対応、
カラーフォーマット対応:RGB、YCbCr444、YCbCr422、YCbCr420、
LipSync対応、4K対応（30Hz）
音声入力 LPCM チャンネル数：2ch、
サンプリング周波数：32/44.1/48KHz、
サンプリングビット：16/20/24 ビット
コンピュータ 映像入力 ミニD-Sub 15 ピン×1
映像出力 ミニD-Sub 15 ピン×1
音声入力 ステレオミニジャック×1
音声 出力 ステレオミニジャック×1
LANポート RJ-45×1 (10BASE-T/100BASE-TX対応)　
PCコントロール RS-232C（D-Sub9ピン）×1
USBポート タイプA×1（USBメモリ・無線LANユニット用）
USB規格 Ver2.0準拠、電源供給 5.0V/2.0A
スピーカ 16W モノラルスピーカ内蔵
使用環境 動作温度/動作湿度 0～40℃※8 / 20～80％（結露しないこと）
保存温度/保存湿度 -10～50℃ / 20～80％（結露しないこと）
動作高度 0～3,000m（1,700～3,000mは高地モード「オン」）
電源※9 AC100V　50/60Hz
定格入力電流 4.5A 4.5A 3.6A
消費電力 ノーマル（光源の明るさ100%）時、フルノーマル時 352W 330W 323W
エコモード ECO1時 228W 212W 220W
ECO2時 201W 187W 197W
スタンバイモード ノーマル時 0.2W
ネットワークスタンバイ時 0.7W
スリープ時 7.7W
外形寸法 突起部含まず 405（幅）×358（奥行）×132.5（高さ）mm
突起部含む 405（幅）×373（奥行）×137（高さ）mm 405（幅）×358（奥行）×137（高さ）mm 405（幅）×404（奥行）×164（高さ）mm
質量 7.95kg 7.85kg 8.10kg
梱包状態 寸法 510（幅）×500（奥行）×260（高さ）mm
質量 10.0kg 9.9kg 10.4kg
添付品 リモコン、単4乾電池（リモコン用）2本、電源コード（3.0m:AC100V国内仕様、アース付）、コンピュータケーブル（1.8m：ミニD-Sub 15ピン）、CD-ROM（取扱説明書[詳細版]）、取扱説明書[簡易版]、クイックスタートガイド、保証書、レンズキャップ（NP-PE506ULJLのみ）
  • ※1
    有効画素数は99.99％です。
  • ※2
    レーザー光源部のみの輝度半減時間（理論値）です。保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
  • ※3
    出荷時における本製品全体の平均的な値を示しており、JIS X6911：2015 データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書２に基づいています。
  • ※4
    イメージモードが「ダイナミック」のときの明るさです。参照で他のモードを選択すると明るさが多少低下します。
  • ※5
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
  • ※6
    電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
  • ※7
    HDCPとは、HDMI®を経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。本機のHDMI 1/2 入力端子は、HDCP技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。ただし、HDCPの規格変更などが行われた場合、HDMI 1/2 入力端子の映像が表示されないことがあります。
  • ※8
    35℃以上では「強制エコモード」になります。
  • ※9
    高調波電流回路 JIS C 61000-3-2適合品です。
  • ■
    レーザー製品に関する取得規格については、
    取扱説明書の「本機を安全にお使いいただくために、ご使用の前に必ずお読みください」をご覧ください。

対応解像度一覧

信号名 解像度 アスペクト比 垂直走査周波数(Hz) ソース
コンピュータ HDMI
SDTV(480i) 720×480 4:3 / 16:10 59.94 〇 －
SDTV(576i) 720×576 4:3 / 16:10 50 〇 －
SDTV(480i) 720(1440)×480 4:3 / 16:10 59.94 － 〇
SDTV(576i) 720(1440)×576 4:3 / 16:10 50 － 〇
SDTV(480p)  720×483 4:3 / 16:10 59.94 〇 〇
SDTV(576p) 720×576 4:3 / 16:10 50 〇 〇
HDTV(720p) 1280×720 16:9 60 － 〇
59.94 〇 〇
50 － 〇
HDTV(1080i) 1920×1080 16:9 60 〇 〇
59.94 〇 〇
50 〇 〇
HDTV(1080p) 1920×1080 16:9 24 〇 〇
23.98 〇 〇
60 〇 〇
59.94 〇 〇
50 〇 〇
VGA 640×480 4:3 59.94 〇 〇
SVGA 800×600 4:3 56.25 〇 －
XGA 1024×768 4:3 60.004 〇 〇
HDTV(720p) 1280×720 16:9 59.855 〇 〇
WXGA 1280×768 15:9 59.87 〇 〇
1280×800 16:10 59.81 〇 〇
Quad-VGA 1280×960 4:3 60 〇 〇
75.08 〇 －
SXGA 1280×1024 5:4 60.02 〇 〇
FWXGA 1366×768 16:9 59.799 〇 〇
SXGA+ 1400×1050 4:3 59.978 〇 〇
WXGA+ 1440×900 16:10 59.887 〇 〇
UXGA 1600×1200 4:3 60 〇 〇
WSXGA+ 1680×1050 16:10 59.954 〇 〇
Full HD 1920×1080 16:9 60 〇 〇
WUXGA 1920×1200 16:10 59.95 〇 〇
4K 3840×2160 16:9 30 － 〇

スクリーンサイズと投写距離

NP-PE506ULJL

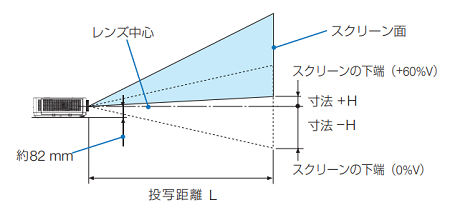

スクリーンサイズと投写距離の図
寸法H：レンズの中心からスクリーン下端までの高さ
（チルトフットを縮めた状態）
画面比：16:10
スクリーンサイズ
型 (横×縦m)		 投写距離 L (m) 寸法 H (cm)
ワイド時 テレ時 0%～60%V
30型 (0.65×0.40m) 0.77 1.26 -20.2 ～ +4.0
40型 (0.86×0.54m) 1.03 1.69 -26.9 ～ +5.4
60型 (1.29×0.81m) 1.56 2.55 -40.4 ～ +8.1
80型 (1.72×1.08m) 2.10 3.41 -53.8 ～ +10.8
90型 (1.94×1.21m) 2.36 3.84 -60.6 ～ +12.1
100型 (2.15×1.35m) 2.63 4.27 -67.3 ～ +13.5
120型 (2.59×1.62m) 3.16 5.13 -80.8 ～ +16.2
150型 (3.23×2.02m) 3.96 6.43 -101.0 ～ +20.2
180型 (3.88×2.42m) 4.76 7.72 -121.2 ～ +24.2
200型 (4.31×2.69m) 5.30 8.58 -134.6 ～ +26.9
240型 (5.17×3.23m) 6.36 10.30 -161.5 ～ +32.3
270型 (5.82×3.64m) 7.16 11.59 -181.7 ～ +36.3
300型 (6.46×4.04m) 7.96 12.89 -201.9 ～ +40.4
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

NP-PE506WLJL

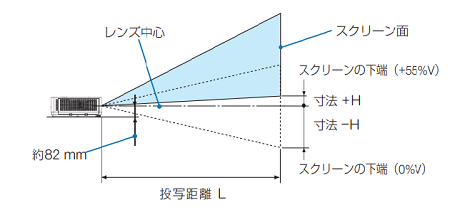

スクリーンサイズと投写距離の図
寸法H：レンズの中心からスクリーン下端までの高さ
（チルトフットを縮めた状態）
画面比：16:10
スクリーンサイズ
型 (横×縦m)		 投写距離 L (m) 寸法 H (cm)
ワイド時 テレ時 0%～55%V
30型 (0.65×0.40m) 0.78 1.32 -20.2 ～ +2.0
40型 (0.86×0.54m) 1.05 1.77 -26.9 ～ +2.7
60型 (1.29×0.81m) 1.60 2.68 -40.4 ～ +4.0
80型 (1.72×1.08m) 2.14 3.59 -53.8 ～ +5.4
90型 (1.94×1.21m) 2.42 4.04 -60.6 ～ +6.1
100型 (2.15×1.35m) 2.69 4.49 -67.3 ～ +6.7
120型 (2.59×1.62m) 3.24 5.40 -80.8 ～ +8.1
150型 (3.23×2.02m) 4.06 6.76 -101.0 ～ +10.1
180型 (3.88×2.42m) 4.87 8.12 -121.2 ～ +12.1
200型 (4.31×2.69m) 5.42 9.02 -134.6 ～ +13.5
240型 (5.17×3.23m) 6.51 10.83 -161.5 ～ +16.2
270型 (5.82×3.64m) 7.33 12.19 -181.7 ～ +18.2
300型 (6.46×4.04m) 8.15 13.55 -201.9 ～ +20.2
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

NP-PE456USLJL

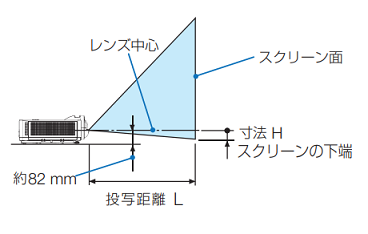

スクリーンサイズと投写距離の図
寸法H：レンズの中心からスクリーン下端までの高さ
（チルトフットを縮めた状態）
画面比：16:10
スクリーンサイズ
型 (横×縦m)		 投写距離 L (m) 寸法 H (cm)
55型 (1.19×0.74m) 0.52 0.7
60型 (1.29×0.81m) 0.57 0.8
70型 (1.51×0.94m) 0.67 0.9
80型 (1.72×1.08m) 0.77 1.1
90型 (1.94×1.21m) 0.87 1.2
100型 (2.15×1.35m) 0.97 1.4
130型 (2.80×1.75m) 1.27 1.8
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

レンズシフト範囲

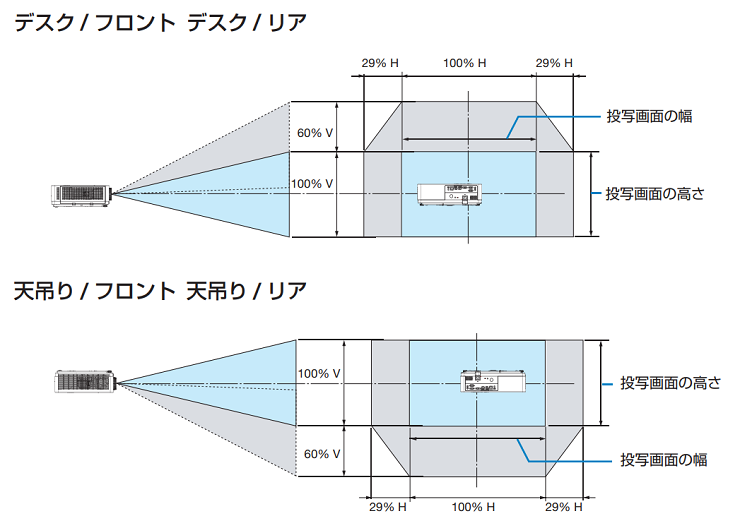

NP-PE506ULJL

レンズシフト範囲のイメージ
V:投写画面の高さ、H:投写画面の幅

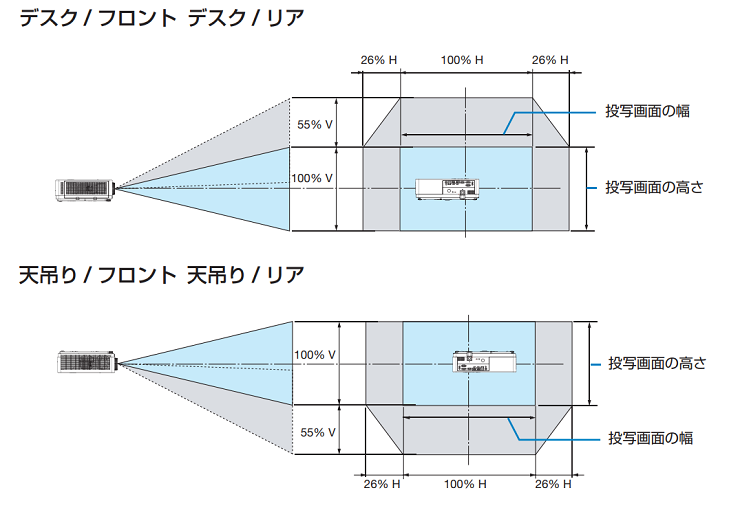

NP-PE506WLJL

レンズシフト範囲のイメージ
V:投写画面の高さ、H:投写画面の幅
