ViewLight NP-PA1705UL-WJL / NP-PA1705UL-BJL
ViewLight NP-PA1505UL-WJL / NP-PA1505UL-BJL

生産終了

定期メンテナンスとコストの負担を軽減した
フィルタレス液晶レーザー光源プロジェクターに
さらに高輝度・高い設置性の上位モデルが登場

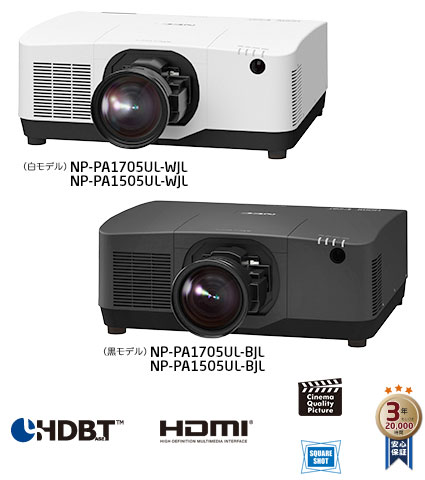

NP-PA1705UL-WJL / NP-PA1705UL-BJL / NP-PA1505UL-WJL / NP-PA1505UL-BJL

NP-PA1705UL-WJL / NP-PA1705UL-BJL / NP-PA1505UL-WJL / NP-PA1505UL-BJL製品画像
取扱説明書PDF
三面図PDF
オプション

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

ワンランク上の信頼性

安心の3年保証または20,000時間まで保証※
レーザー光源モデルを安心してお使いいただくために、
ご購入後、3年間もしくは20,000時間まで保証いたします。

  • ※ お買い上げ日より3年または使用時間20,000時間の早い方になります。
  • マニュアル等の添付書類ならびにケーブル類・消耗部品類（乾電池など）を除きます。
  • 保証期間内の場合は、製品保証書をご提示ください。
  • 保証期間内でも、保証書のご提示が無い場合や保証範囲外の故障の場合、
    有償修理となる場合がございます。
    また、離島・山間地などは別途交通費が必要となる場合がございます。
  • 天吊などプロジェクターの取り外し作業が必要な場合は、別途費用がかかります。

3年もしくは20,000時間安心保証

主な特長

高輝度＆高画質を兼ね備え、大画面投写に対応

NP-PA1705UL-WJL/-BJLは明るさ17,000lm（センター）、NP-PA1505UL-WJL/-BJLは明るさは15,000lm（センター）の高輝度レーザー光源※と、高解像度WUXGA（1,920×1,200）パネルを採用。
大会議室や大教室、アリーナ、ホール、商業施設でのデジタルサイネージなど、大画面の投写時も見やすく、高画質なフルハイビジョンコンテンツもありのままの美しさで再現が可能です。

  • ※
    NP-PA1705UL-WJL/-BJLの明るさ：17,000lm(センター) / 16,000lm
    NP-PA1505UL-WJL/-BJLの明るさ：15,000lm(センター) / 14,000lm

4Kやウルトラワイドのコンテンツを表示

HDMI / HDBaseT入力時には、4K（4,096×2,160、アスペクト比17：9）や UHD（3,840×2,160、アスペクト比16：9）、UWFHD（2,560×1,080、アスペクト比21：9）解像度の信号入力に対応しています。

  • ※
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。

レーザー光源採用、フィルタレスでメンテナンスの手間、経費を削減

レーザー光源寿命は約20,000時間※で、ランプの交換や調整にかかる労力や作業コストを軽減し、安定した投写品質を保ちます。また、当社独自の冷却方式の採用により、光学ユニットの密閉化を図ったことでフィルタが不要となり、フィルタメンテナンスの手間と経費の削減が可能です。さらに、密閉化された光学ユニット内に冷却ファンが内蔵されるため、ファンノイズを低減できます。

  • ※
    レーザー光源部のみの輝度半減時間（理論値）です。保証時間ではありません。
密閉化された循環冷却システム
フィルタレスで防塵性能に優れた設計

設置場所に応じて選べる6種類のオプションレンズ

電動ズーム・電動フォーカス・レンズメモリ機能に対応し、防塵に配慮した構造設計のオプションレンズを6種類ご用意（順次発売予定）。様々な設置場所、投写方法に合わせて、適したレンズを選択できます。またレンズの交換の際は、工具を使わずに取り外し／取り付けが可能です。

  • 本体にはレンズは付属しておりません。

オプションレンズ仕様

レンズシフト範囲が広く、さまざまな場所に設置しやすい

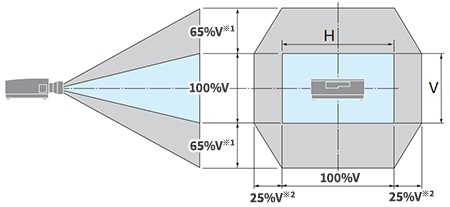

レンズシフト範囲
（NP53ZL/NP54ZL/NP55ZL/NP56ZLを使用の場合）

本体を動かさずに投写画面の位置を調整できる電動レンズコントロール機構を採用。本体側面の操作ボタンやリモコンの操作で、投写画面のズーム、フォーカス、位置調整（レンズシフト）ができます。
NP53ZL/NP54ZL/NP55ZL/NP56ZLを使用の場合、垂直方向のレンズシフト範囲は－65%～＋65％※1、水平方向のレンズシフト範囲は－25%～＋25％※2。
レンズシフト範囲が広く調整がしやすいため、さまざまな場所に設置が可能です。

  • ※1
    NP51ZLを使用の場合は－50%～＋50％。NP52ZLを使用の場合は－55%～＋55％。
  • ※2
    NP51ZL/NP52ZLを使用の場合は－20%～＋20％。

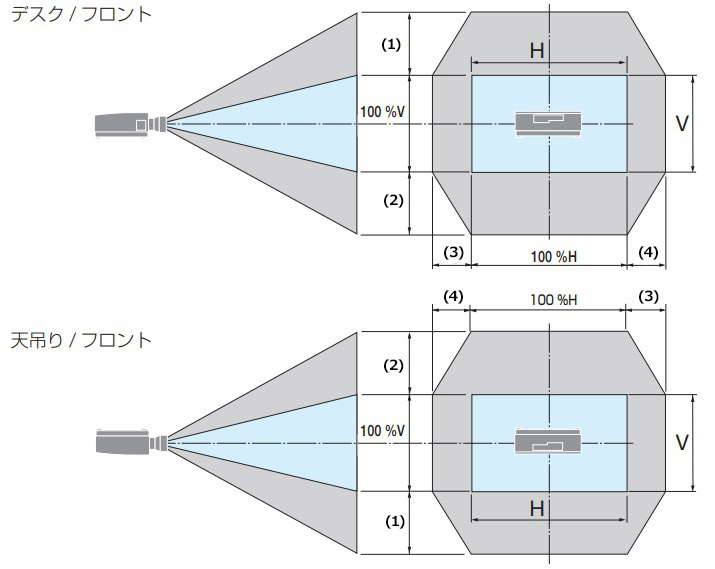

レンズシフト範囲

Cinema Quality Pictureテクノロジーによる高画質な映像

Cinema Quality Pictuneマーク

デジタルシネマプロジェクターの開発技術と、長年にわたるプロジェクター開発によって蓄積された画像処理技術を応用して、高画質な映像を表示します

  • 高画質信号フォーマットに対応
  • 10bit信号処理による色階調表現
  • ノイズリダクション処理
  • 動き適応I/P変換技術により、チラつきや、滲みの少ない映像を表示

マルチ画面設置を簡便化できるHDBaseT™入出力端子を装備

HDBaseT™によるデイジーチェーン接続で映像／音声信号に加えて制御信号もLANケーブルで伝送可能。最大4台まで接続できます。

HDBaseTデイジーチェーンの接続イメージ
  • ※
    接続にはカテゴリ5e以上のシールドケーブルをご使用ください。
  • ・
    HDBaseT™は、HDBaseT Allianceによって策定された接続規格です。

プロジェクター1台で同時に2種類の映像を投写することや
複数台のプロジェクターでさらに大画面投写することが可能

プロジェクター1台で2種類の映像を投写でき、主画面と副画面を左右に並べて表示する「PICTURE BY PICTURE」と、主画面の中に小さな子画面を表示する「PIP」に対応しています。

また、複数台のプロジェクターを並べて、解像度の高い映像をさらに大画面で投写することも可能。投写画面の端（境界）を目立たなくさせる「エッジブレンディング機能」により画面の境界を滑らかにすることができます。

コンピュータやスマートフォンから
ネットワーク経由でプロジェクターの制御や調整が可能

ウェブブラウザで本機のHTTPサーバー画面を表示※して、コンピュータやスマートフォンから、ネットワーク経由でプロジェクターを操作することができます。電源のオン/オフ、入力端子の切り替え、レンズ制御、明るさなどの映像調整、幾何学補正、エッジブレンディング、ネットワーク設定（スマートフォンは非対応）が可能です。

  • ※
    本機の有線LANの設定を「無効」から「プロファイル1」または「プロファイル2」に変更して、有線LANを有効にした上で、
    コンピュータの場合は本機とコンピュータを市販のLANケーブルで接続、スマートフォンの場合は本機と無線LAN対応ルータを市販のLANケーブルで接続し、
    ネットワークの設定をする必要があります。

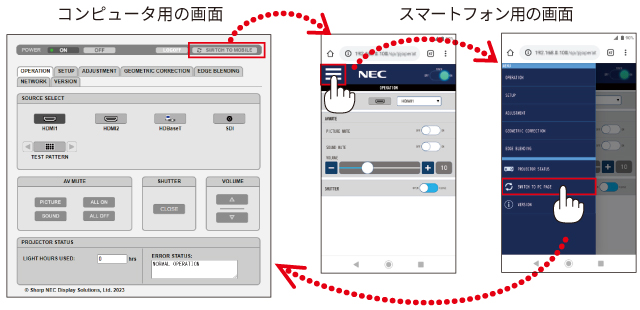

HTTPサーバー画面

使用している端末の画面サイズを自動判別して、コンピュータ用の画面またはスマートフォン用の画面を表示します。コンピュータ用の画面とスマートフォン用の画面は、手動切り替えも可能です。

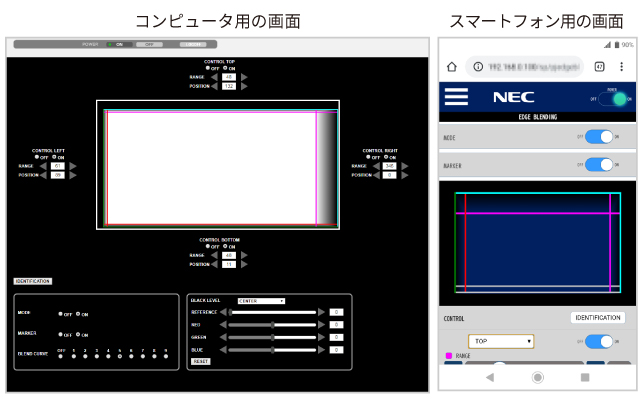

エッジブレンディング調整画面

エッジブレンディングの各設定/調整の項目が一つの画面に表示され、コンピュータのマウスやスマートフォンの画面タッチで操作することができます。

設置・調整や運用管理に便利なアプリケーションソフトウェア※に対応

  • ※
    無償ダウンロード。
プロジェクター設置支援・調整ソフトウェア「ProAssist®」対応
レーザー光源部

「ProAssist」は、ネットワークを介して、コンピュータからプロジェクターの制御や投写画面の調整を行うためのソフトウェアです。教室や会議室、ホールなどで複数台のプロジェクターを組み合わせて大画面を投写する場合に必要な調整をスムーズに行うことができます。

【主な機能】
  • 入力信号の切り替え
  • 画質や明るさなどの映像調整
  • レンズ制御（レンズシフトやフォーカス合わせなどを行い、調整値を保存）
  • 画面の色むらの調整（ユニフォミティ）
  • 画面の境界の調整（エッジブレンディング）
  • プロジェクター間の中間調の色合わせ（中間調ガンマ）
  • 幾何学歪みの補正
  • 自動調整（ホワイトレベル、黒レベル、中間調ガンマ、ユニフォミティを
    ウェブカメラを使用して、基準プロジェクターと合わせるように自動で補正）

new window「ProAssist」無償ダウンロードはこちら

「NaViSet Administrator 2」対応

「NaViSet Administrator 2」は、ディスプレイおよびプロジェクターのコントロールや資産管理が、ネットワークベースで可能なソフトウェアです。

  • 運用状態のコントロール設定をネットワークでモニタリング
  • デバイスの診断機能によりエラー発生時にメールで通知
  • パブリックディスプレイのオプションスロットに接続したSBCを含む、
    Windowsコンピュータの動作状態を表示し、電源オンオフが可能
  • 資産管理、運用状態、コントロール設定などの情報をエクスポート可能

NaViSet Administrator 2ロゴ

new window「NaViSet Administrator 2」無償ダウンロードはこちら

「Virtual RemoteTool」対応

コンピュータの画面上に仮想のリモコンを表示して、LAN接続やシリアル（RS-232C）接続したプロジェクターを制御するソフトウェアです。PCからは、次のような操作が可能です。

  • 電源のオン/オフ
  • 入力信号切替
  • 映像、音声のミュート
  • 投写中の動画を静止させる
  • リモコン操作
  • プロジェクターのロゴ画像を送信

new window「Virtual Remote Tool」無償ダウンロードはこちら

垂直方向、水平方向の360°設置やポートレート投写※で、空間演出に対応

垂直方向360°チルトフリー、水平方向360°ロールフリー

垂直方向360°投写できる「チルトフリー」や、水平方向も360°どの角度でも投写できる「ロールフリー」機能を搭載しています。

  • ※
    設置する角度によっては、別売のオプションカバーを取り付ける必要があります。
  • ※
    本機を傾けて設置する場合は、十分な強度のある金具を使用してください。
    投写画面を90º傾けたポートレート投写が行えます。必ず専用のスタンドを製作して設置してください。

Crestron RoomView®、Extron XTP に対応

Crestron RoomView®に対応し、ネットワークに接続している複数の機器を管理・制御することができます。
また、Extron社のXTPトランスミッターに接続して、映像出力や制御を行うことができます。

スタンバイ時の消費電力が最小0.15Wの省エネ設計

オンスクリーンメニューで省電力を「オン」に設定すると、スタンバイ時の消費電力がネットワーク有効時は0.4W、ネットワーク無効時は0.15Ｗになります。

ライトモードとカーボンメータ表示

使用目的などに合わせて、「ノーマル」「静音」「長寿命」3つのライトモードを選択できます。また、ライト調整で出力を下げて使用すると、消費電力を抑えることができます。
このときの省エネ効果をCO2排出削減量に換算して、電源を切るときの「確認メッセージ」およびオンスクリーンメニューの「情報」に表示します。（カーボンメータ）

SDI入力端子を装備

業務用の映像機器で広く採用されている、SDI入力端子を装備しています。SDI入力端子は、SD-SDI、HD-SDI、3G-SDI信号に対応し、SDI入力端子に接続する信号ケーブルは最長100メートルまで引き延ばすことができます。

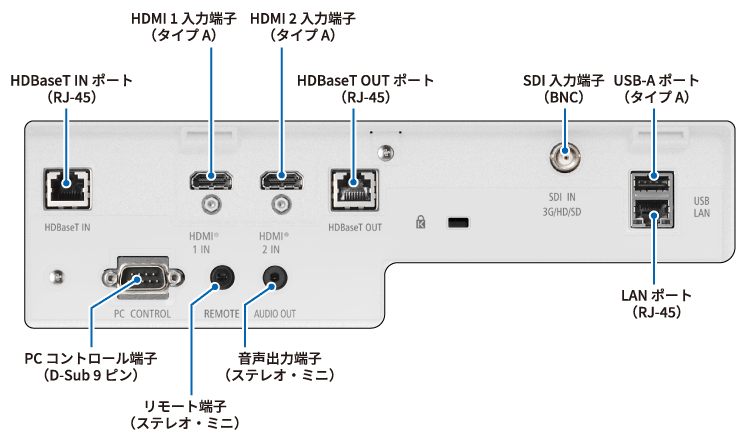

端子部

端子部画像

オプション

商品名 型名 希望小売価格（税別）
天井用取付けユニット NP15CM [生産終了] オープン価格
レンズ各種（6種類） NP51ZL [生産終了]
NP52ZL [生産終了]
NP53ZL [生産終了]
NP54ZL [生産終了]
NP55ZL [生産終了]
NP56ZL [生産終了]		 オープン価格
オプションカバー※ 白モデル用

NP13CV-W [生産終了]

 オープン価格
黒モデル用 NP13CV-B [生産終了] オープン価格
  • ※
    プロジェクターを設置する角度によっては、接続端子部・排気口にカバーを取り付ける必要があります。

仕様表

型名 （白モデル） NP-PA1705UL-WJL NP-PA1505UL-WJL
（黒モデル） NP-PA1705UL-BJL NP-PA1505UL-BJL
方式 3原色液晶シャッタ投映方式 /
ダイクロイックミラーによる光分離 / クロスプリズムによる合成方式
表示解像度 WUXGA（1,920×1,200）
液晶パネル  サイズ 1.0型（25.4mm）×3枚、アスペクト比16：10
画素数※1 2,304,000画素（1,920×1,200ドット）
投写レンズ オプションレンズ仕様をご覧ください
光源 レーザーダイオード
光源交換時間（目安）※2 20,000時間
画面サイズ（投写距離） 60～500型（投写距離は使用するレンズによって異なる）
スクリーンサイズと投写距離はこちら
色再現性 10ビットカラープロセッシング（約10億7,000万色）
明るさ※3※4 16,000lm
17,000lm（センター）		 14,000lm
15,000lm（センター）
コントラスト比（全白/全黒） 3,000,000:1（ダイナミックコントラスト 静止画もしくは動画時）
最大表示解像度※5
（横×縦）		 デジタル信号 4,096×2,160（アドバンスド・アキュブレンド）
走査周波数 水平 デジタル 15kHz、24～153kHz
垂直 デジタル 24, 25, 30, 48Hz、50～85Hz、100, 120Hz
台形歪み補正機能※6 水平方向 手動 最大±約40°
垂直方向 手動 最大±約30°
入出力端子 HDMI IN 1/2 映像入力 HDMI® タイプA×2（HDCP 2.2/1.4）
Deep Color（ディープカラー：色深度）：8/10/12bit
HDR、LipSync、4K(60Hz)対応
音声入力 LPCM、チャンネル数 2ch
サンプリング 周波数 32/44.1/48kHz
サンプリングビット 16/20/24bit
HDBaseT IN 映像入力 RJ-45×1（HDCP 2.2/1.4）
Deep Color（ディープカラー：色深度）：8/10/12bit
LipSync、4K(30Hz)対応
音声入力 LPCM、チャンネル数 2ch
サンプリング周波数 32/44.1/48kHz
サンプリングビット 16/20/24bit
制御 100BASE-TX、Art-Net、PJLink Class2
HDBaseT OUT 映像出力 RJ-45×1（HDCP 2.2/1.4）
Deep Color（ディープカラー：色深度）：8/10/12bit
LipSync、4K(30Hz) 対応
音声出力 LPCM、チャンネル数 2ch
サンプリング周波数 32/44.1/48kHz
サンプリングビット 16/20/24bit
制御 100BASE-TX、Art-Net、PJLink Class2
SDI IN 映像入力 BNC×1 3G/HD/SD
音声入力 2ch Stereo Audio
Audio Channel1 : L ch
Audio Channel2 : R ch
サンプリング周波数 48kHz
音声出力 アナログ ステレオミニジャック×1（全信号共通）
USBポート USBタイプA×1（電源供給5.0V/1.4A）
コントロール端子 有線LAN RJ-45×1、10BASE-T/100BASE-TX
Art-Net、PJLink Class2 対応
PCコントロール端子 RS-232C（D-Sub 9ピン）×1
リモート端子 ステレオミニジャック×1
使用環境※7 動作温度 0～45℃
動作湿度 20～80%（ただし結露しないこと）
動作高度 0～3,650m
保存温度 -10～50℃
保存湿度 20～80％（ただし結露しないこと）
電源 AC100V 50/60Hz
定格入力電流※8 12.8A 11.6A
消費電力 1,035W 960W
消費電力
（スタンバイ時）		 ネットワーク有効時 0.4W
ネットワーク無効時 0.15W
外形寸法 突起部含まず 599（幅）×490（奥行）×230（高さ）mm
突起部含む 599（幅）×490（奥行）×238（高さ）mm
質量 28.7kg（レンズユニット含まず）
梱包状態 寸法 739（幅）×629（奥行）×382（高さ）mm
質量 34.2kg
添付品 リモコン（電池付）、電源コード（3.0m：AC100V用国内仕様アース付き）、防塵キャップ、電源コードストッパー、天吊り金具用固定ネジ（6本）、重要なお知らせ、クイックスタートガイド、保証書
  • ※1
    有効画素数は99.99％です。
  • ※2
    レーザー光源部のみの輝度半減時間（理論値）です。保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
  • ※3
    別売のレンズユニット（NP54ZL）を装着し、基準ライトモードが「ノーマル」で基準ライト調整が「100」、プリセットが「高輝度モード」のときの明るさです。ライト調整をすると明るさが低下します。また、プリセットで他のモードを選択すると明るさが多少低下します。
  • ※4
    出荷時における本製品全体の平均的な値を示しており、JIS X6911:2021 データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書Bに基づいています。
  • ※5
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
  • ※6
    電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
  • ※7
    使用環境の温度により、本機の保護機能が働きます。
  • ※8
    高調波電流規格 JIS C 61000-3-2 適合品です。
  • ■
    レーザー製品に関する取得規格については、
    取扱説明書の「本機を安全にお使いいただくために、ご使用の前に必ずお読みください」をご覧ください。
  • ■
    HDCP とは"High-bandwidth Digital Content Protection" の略称で、HDMI、HDBaseT を経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。HDCP の規格は、Digital Content Protection,LLC という団体によって、策定・管理されています。本機のHDMI 1/2 入力端子、HDBaseT IN ポートは、HDCP 技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。ただし、HDCP の規格変更などが行われた場合、プロジェクターが故障していなくても、HDMI 1/2 入力端子、HDBaseT IN ポートの映像が表示されないことがあります。
  • ■
    この仕様・意匠はお断りなく変更する事があります。

主な対応解像度および周波数

HDMI®

信号名 解像度
（ドット）		 アスペクト比 垂直走査周波数(Hz) 色深度
（ビット）		 信号形式
VGA 640×480 4：3 60 8 RGB
SVGA 800×600 4：3 60 8 RGB
XGA 1024×768 4：3 60 8 RGB
HD 1280×720 16：9 60 8 RGB
WXGA 1280×768 15：9 60 8 RGB
1280×800 16：10 60 8 RGB
Quad-VGA 1280×960 4：3 60 8 RGB
SXGA 1280×1024 5：4 60 8 RGB
FWXGA  1360×768 16：9 60 8 RGB
1366×768 16：9 60 8 RGB
SXGA+ 1400×1050 4：3 60 8 RGB
WXGA+ 1440×900 16：10 60 8 RGB
WXGA++ 1600×900 16：9 60 8 RGB
WSXGA+ 1680×1050 16：10 60 8 RGB
UXGA 1600×1200 ※1 4：3 60 8 RGB
Full HD 1920×1080 ※1 16：9 60 8 RGB
WUXGA 1920×1200 ※1 16：10 60 Reduced Blanking 8 RGB
QXGA 2048×1536 4：3 60 8 RGB
WQHD 2560×1440 16：9 60 Reduced Blanking 8 RGB
WQXGA 2560×1600 16：10 60 Reduced Blanking 8 RGB
UWFHD 2560×1080 21：9 24/25/30/50/60 8/10/12 ※2 RGB/
YCbCr4:4:4/
YCbCr4:2:2
UHD 3840×2160 16：9 24/25/30 8/10/12 ※2 RGB/
YCbCr4:4:4/
YCbCr4:2:2
50/60 8 RGB/
YCbCr4:4:4
8/10/12 ※2 YCbCr4:2:2/
YCbCr4:2:0
4K 4096×2160 17：9 24/25/30 8/10/12 ※2 RGB/
YCbCr4:4:4/
YCbCr4:2:2
50/60 8 RGB/
YCbCr4:4:4
8/10/12 ※2 YCbCr4:2:2/
YCbCr4:2:0
HDTV (1080p) 1920×1080 ※1 16：9 24/25/30/50/60 8/10/12 ※2 RGB/
YCbCr4:4:4/
YCbCr4:2:2
HDTV (1080i) 1920×1080 ※1 16：9 50/60
HDTV (720p) 1280×720 16：9 50/60
SDTV (480p) 720/1440×480 4：3 / 16：9 60
SDTV (576p) 720/1440×576 4：3 / 16：9 50
SDTV (480i) 1440×480 4：3 / 16：9 60
SDTV (576i) 1440×576 4：3 / 16：9 50

HDBaseT™

信号名 解像度
（ドット）		 アスペクト比 垂直走査周波数(Hz) 色深度
（ビット）		 信号形式
VGA 640×480 4：3 60 8 RGB
SVGA 800×600 4：3 60 8 RGB
XGA 1024×768 4：3 60 8 RGB
HD 1280×720 16：9 60 8 RGB
WXGA 1280×768 15：9 60 8 RGB
1280×800 16：10 60 8 RGB
Quad-VGA 1280×960 4：3 60 8 RGB
SXGA 1280×1024 5：4 60 8 RGB
FWXGA  1360×768 16：9 60 8 RGB
1366×768 16：9 60 8 RGB
SXGA+ 1400×1050 4：3 60 8 RGB
WXGA+ 1440×900 16：10 60 8 RGB
WXGA++ 1600×900 16：9 60 8 RGB
WSXGA+ 1680×1050 16：10 60 8 RGB
UXGA 1600×1200 ※1 4：3 60 8 RGB
Full HD 1920×1080 ※1 16：9 60 8 RGB
WUXGA 1920×1200 ※1 16：10 60 Reduced Blanking 8 RGB
QXGA 2048×1536 4：3 60 8 RGB
WQHD 2560×1440 16：9 60 Reduced Blanking 8 RGB
WQXGA 2560×1600 16：10 60 Reduced Blanking 8 RGB
UWFHD 2560×1080 21：9 24/25/30/50/60 8/10/12 ※2 RGB/
YCbCr4:4:4/
YCbCr4:2:2
UHD 3840×2160 16：9 24/25/30 8 RGB/
YCbCr4:4:4
8/10/12 ※2 YCbCr4:2:2
4K 4096×2160 17：9 24/25/30 8 RGB/
YCbCr4:4:4
8/10/12 ※2 YCbCr4:2:2
HDTV (1080p) 1920×1080 ※1 16：9 24/25/30/50/60 8/10/12 ※2 RGB/
YCbCr4:4:4/
YCbCr4:2:2
HDTV (1080i) 1920×1080 ※1 16：9 50/60
HDTV (720p) 1280×720 16：9 50/60
SDTV (480p) 720/1440×480 4：3 / 16：9 60
SDTV (576p) 720/1440×576 4：3 / 16：9 50
SDTV (480i) 1440×480 4：3 / 16：9 60
SDTV (576i) 1440×576 4：3 / 16：9 50

SDI

信号名 解像度
（ドット）		 アスペクト比 垂直走査周波数(Hz) 色深度
（ビット）		 信号形式
SD-SDI (480i) 720/1440×480 4：3 59.94 10 YCbCr4:2:2
SD-SDI (576i) 720/1440×576 4：3 50 10 YCbCr4:2:2
HD-SDI (1080p) 1920×1080 ※1 16：9 24/25/30 10 YCbCr4:2:2
HD-SDI (1080i) 1920×1080 ※1 16：9 50/60 10 YCbCr4:2:2
HD-SDI (720p) 1280×720 16：9 50/60 10 YCbCr4:2:2
3G-SDI Level A (1080p) 1920×1080 ※1 16：9 50/60 10 YCbCr4:2:2
3G-SDI Level A (2K) 2048×1080 17：9 48/50/60 10 YCbCr4:2:2
  • ※1
    リアル表示
  • ※2
    YCbCr4:2:2のとき、色深度は情報・信号(2)メニューに表示されません
  • ・
    本機の解像度を超える信号はアドバンスドアキュブレンドにより対応。
  • ・
    アドバンスドアキュブレンドの場合、文字や罫線の太さなどが不均一になったり、色がにじんだりする場合があります。
  • ・
    出荷時はその表示解像度／周波数の標準的な信号に合わせていますが、コンピュータの種類によっては調整が必要な場合があります。

オプションレンズ仕様

型名 NP51ZL NP52ZL NP53ZL
  [生産終了] [生産終了] [生産終了]
希望小売価格（税別） オープン オープン オープン
レンズタイプ 短焦点ズーム 短焦点ズーム 短焦点ズーム
オプションレンズ NP51ZL NP52ZL NP53ZL
レンズシフト 電動 電動 電動
ズーム /
フォーカス		 電動 電動 電動
ズーム比 1.23 1.34 1.45
投写距離比 ※1 0.53-0.65：1 0.65-0.87：1 0.86-1.25：1
F/f 値 F=1.94-2.20 F=1.84-2.25 F=1.80-2.24
f=12.0-14.6 mm f=14.4-19.1 mm f=19.0-27.6 mm
スクリーンサイズ（型） 60-500 60-500 60-500
投写距離 ※2 0.7-7.3 m 0.8-9.5 m 1.1-13.7 m
質量 5.3kg 5.2kg 5.1kg
型名 NP54ZL NP55ZL NP56ZL
  [生産終了] [生産終了] [生産終了]
希望小売価格（税別） オープン オープン オープン
レンズタイプ 標準ズーム 長焦点ズーム 長焦点ズーム
オプションレンズ NP54ZL NP55ZL NP56ZL
レンズシフト 電動 電動 電動
ズーム /
フォーカス		 電動 電動 電動
ズーム比 1.62 1.99 1.90
投写距離比 ※1 1.24-2.01：1 1.98-3.95：1 3.95-7.51：1
F/f 値 F=1.80-2.24 F=1.84-2.58 F=1.85-2.41
f=27.7-44.3 mm f=43.8-86.0 mm f=86.2-164.8 mm
スクリーンサイズ（型） 60-500 60-500 60-500
投写距離 ※2 1.6-21.9 m 2.5-43.0 m 5.2-79.8 m
質量 4.1kg 5.0kg 4.6kg
  • ※1
    スクリーンへの投写距離：スクリーンの横幅寸法。
  • ※2
    投写距離は、レンズユニット投写窓中心から投写画面までの距離です。
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

オプションレンズの機能対応表

型名 NP51ZL NP52ZL NP53ZL NP54ZL NP55ZL NP56ZL
電動レンズシフト 〇 〇 〇 〇 〇 〇
電動ズーム 〇 〇 〇 〇 〇 〇
電動
フォーカス		 中央 〇 〇 〇 〇 〇 〇
周辺 〇 〇 〇 － － －
キャリブレーション 〇 〇 〇 〇※ 〇※ 〇※
ホームポジション 〇 〇 〇 〇 〇 〇
基準レンズメモリ
レンズメモリ		 〇 〇 〇 〇※ 〇※ 〇※
  • ※
    周辺フォーカスを除く

スクリーンサイズと投写距離

1,920×1,200（画面比16：10）の場合

画面比16:10
スクリーンサイズ
型 (横×縦cm)		 投写距離(m)
NP51ZL NP52ZL NP53ZL
60型(129.2×80.8)  0.7 ～ 0.8  0.8 ～ 1.1 1.1 ～ 1.6
80型(172.3×107.7)  0.9 ～ 1.1 1.1 ～ 1.5 1.5 ～ 2.2
100型(215.4×134.6) 1.1 ～ 1.4 1.4 ～ 1.9  1.8 ～ 2.7
120型(258.5×161.5) 1.4 ～ 1.7 1.7 ～ 2.3 2.2 ～ 3.3
150型(323.1×201.9)  1.7 ～ 2.1  2.1 ～ 2.8  2.8 ～ 4.1
200型(430.8×269.2) 2.3 ～ 2.9  2.8 ～ 3.8 3.7 ～ 5.5
240型(516.9×323.1)  2.8 ～ 3.5  3.4 ～ 4.5 4.5 ～ 6.6
300型(646.2×403.9) 3.6 ～ 4.3  4.3 ～ 5.7 5.6 ～ 8.2
400型(861.6×538.5) 4.8 ～ 5.8  5.7 ～ 7.6 7.5 ～ 11.0
500型(1077.0×673.1) 6.0 ～ 7.3 7.2 ～ 9.5 9.4 ～ 13.7
画面比16:10
スクリーンサイズ
型 (横×縦cm)		 投写距離(m)
NP54ZL NP55ZL NP56ZL
60型(129.2×80.8) 1.6 ～ 2.6 2.5 ～ 5.0 5.2 ～ 9.8
80型(172.3×107.7) 2.1 ～ 3.4  3.4 ～ 6.8 6.9 ～ 13.0
100型(215.4×134.6) 2.7 ～ 4.3 4.3 ～ 8.5 8.5 ～ 16.2
120型(258.5×161.5) 3.2 ～ 5.2  5.1 ～ 10.2 10.2 ～ 19.4
150型(323.1×201.9) 4.0 ～ 6.5 6.4 ～ 12.8 12.6 ～ 24.2
200型(430.8×269.2) 5.4 ～ 8.7 8.6 ～ 17.1 16.7 ～ 32.1
240型(516.9×323.1) 6.5 ～ 10.5  10.4 ～ 20.6 20.0 ～ 38.5
300型(646.2×403.9) 8.2 ～ 13.1  13.0 ～ 25.7 24.9 ～ 48.0
400型(861.6×538.5) 10.9 ～ 17.5 17.4 ～ 34.3 33.2 ～ 63.9
500型(1077.0×673.1) 13.7 ～ 21.9 21.7 ～ 43.0 41.4 ～ 79.8
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

レンズシフト範囲

レンズシフト範囲のイメージ
レンズシフト範囲
図の番号 レンズユニット
NP51ZL NP52ZL NP53ZL NP54ZL NP55ZL NP56ZL
(1)(2) 50%V 55%V 65%V
(3)(4) 20%H 20%H 25%H
  • ＊
    表の数値は設計値のため誤差が生じることがあります。
  • ※
    ページに記載された内容・仕様は販売当時のものです。
