ViewLight NP-P728QLJD / NP-P608QLJD

生産終了

4K高画質のきめ細かい映像投写と自由度の高い設置性で
さまざまな空間演出に活用できる
フィルタレス･レーザー光源DLPプロジェクター

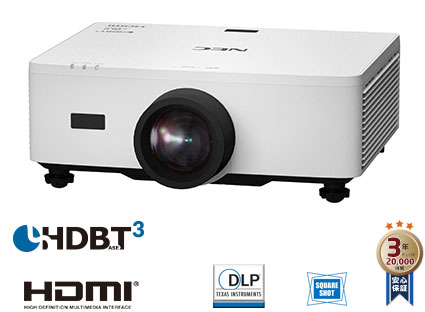

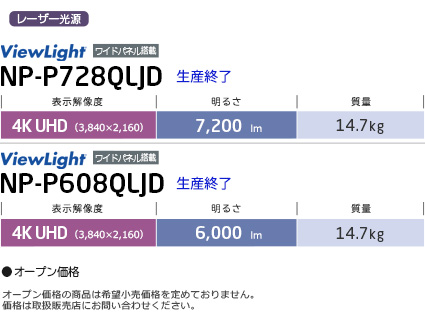

NP-P728QLJD / NP-P608QLJD

NP-P728QLJD / NP-P608QLJD
取扱説明書PDF

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

ワンランク上の信頼性

安心の3年保証または20,000時間まで保証※
レーザー光源モデルを安心してお使いいただくために、
ご購入後、3年間もしくは20,000時間まで保証いたします。

  • ※ お買い上げ日より3年または使用時間20,000時間の早い方になります。
  • マニュアル等の添付書類ならびにケーブル類・消耗部品類（乾電池など）を除きます。
  • 保証期間内の場合は、製品保証書をご提示ください。
  • 保証期間内でも、保証書のご提示が無い場合や保証範囲外の故障の場合、
    有償修理となる場合がございます。
    また、離島・山間地などは別途交通費が必要となる場合がございます。
  • 天吊などプロジェクターの取り外し作業が必要な場合は、別途費用がかかります。

3年もしくは20,000時間安心保証

new windowプロジェクター無償保証の詳細はこちら

主な特長

4K高画質・高精細
メンテナンスフリー
高い設置性
省エネルギー
その他の特長

4K高画質・高精細

4K解像度のきめ細かい映像投写で、臨場感のある映像演出が可能

表示解像度4K UHD（3,840×2,160ドット）対応により、細かい部分まで高精細・高品質な画像・映像を臨場感あふれる美しさで投写できます※1。
映像1フレームを表示する間に、1080pパネル※2を4ポジション（垂直水平方向）に4倍速で0.5画素ずつシフトさせることで、時分割で4K UHD（3,840×2,160）の解像度表示を可能にしています。

  • ※1
    信号切替時に映像が乱れることがあります。
  • ※2
    画素数：2,073,600画素（1,920×1,080）

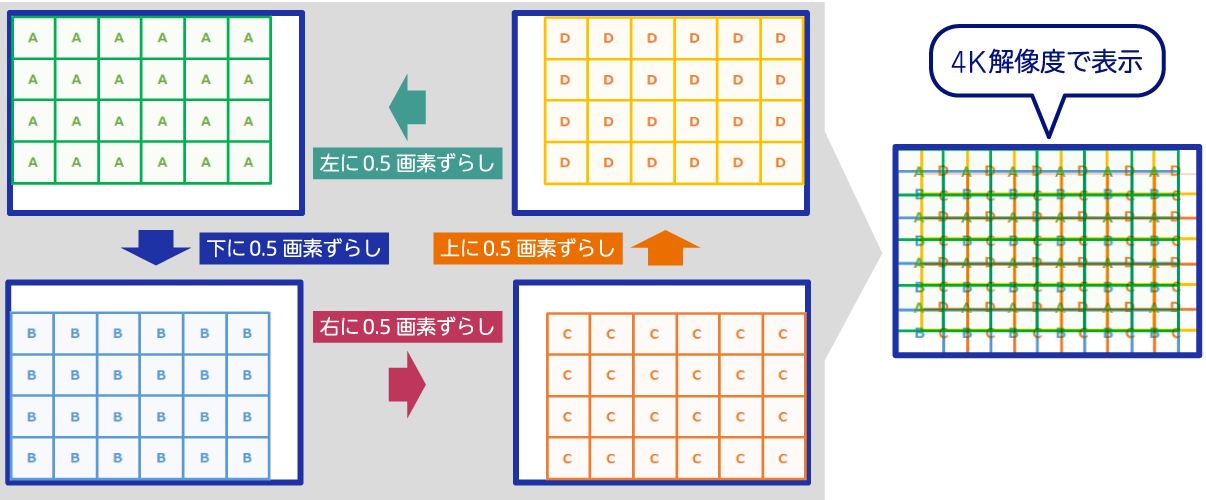

1080Pパネルを4ポジション（垂直水平方向）に 4倍速で0.5画素ずつシフトさせることで、時分割で4K UHD（3,840×2,160）の解像度表示を実現zoom拡大する
1080pパネルの4シフトによる、4K UHD（3,840×2,160）の解像度表示のイメージ

メンテナンスフリー

レーザー光源採用による安定した投写品質

レーザー光源の寿命は約20,000時間※あり、長時間にわたって安定した投写品質を保持し、明るく鮮やかな画面を投写します。ランプ光源の機種では行うランプ交換、調整にかかる労力や、作業コストを軽減することができます。
またレーザー光源は出力を10%から100%まで1%刻みで設定できるので、明るさを細かく調節することが可能です。

  • ※
    レーザー光源部のみの輝度半減時間（理論値）です。保証時間ではありません。

フィルタレスによりメンテナンスの手間、経費を削減

独自の冷却方式を採用することにより、外部から侵入する塵などを防ぐフィルタが不要に。フィルタの交換やメンテナンスの手間、それに伴う経費の削減が可能になりました。

高い設置性

本体を動かさなくても投写位置を調節できる電動レンズシフト機構

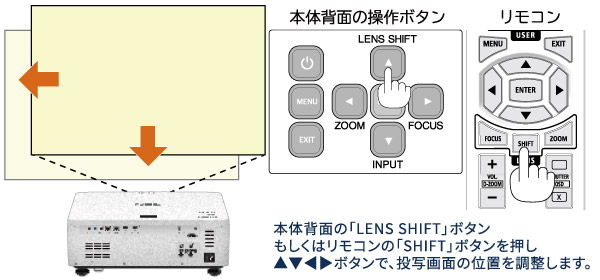

レンズシフト操作のイメージ
レンズシフト操作のイメージ

投写画面の位置を上下・左右に調整できる「電動レンズシフト機構」を備え、プロジェクター本体を動かさずに投写位置を調節できます。特に天井に設置（天吊り）した場合には本体が固定され位置を動かせなくなるため、リモコンで操作できる「電動レンズシフト機構」があると、本体設置後の調整が楽になります。
レンズシフト範囲は垂直方向に±55％、水平方向に±25％で、大きく画面位置を上下左右に動かすことが可能です。
またレンズシフトの調整値は、レンズメモリとして5つまで本体に保存しておくことができます。
加えて、電動フォーカスと電動ズームも装備しています。

360°の設置、ポートレート投写が可能で、さまざまに空間を演出

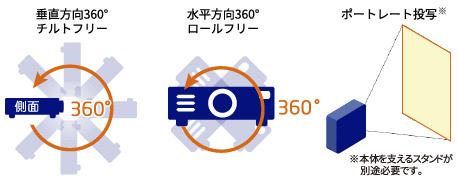

左）垂直方向350度チルトフリー、中央）水平報告360度ロールフリー、右）ポートレート投写

垂直方向と水平方向360°のどの角度にも設置が可能な「チルトフリー」「ロールフリー」に対応しています。天井や床面などにも映像を映すことができるため、デジタルサイネージや空間演出などに、幅広く映像を活用することができます。※1 また、投写画面を90°傾けたポートレート投写にも対応しています。※2

  • ※1
    本機を傾けて設置する場合は、十分な強度のある金具を使用してください。
  • ※2
    専用のスタンドを制作して設置してください。

豊富な台形歪み補正機能で、斜めからの投写や平面でないスクリーンにも対応

4点補正のイメージ

「水平/垂直台形補正」、投写画面の4つの角をそれぞれ調整する「4点補正」、画面の15箇所の点を上下左右に調整する「ワーピング（湾曲補正）」などの豊富な台形歪み補正機能を搭載しており、斜め位置から投写したり、平面ではないスクリーンに投写したりすることができます。

省エネルギー

信号入力や操作がない場合に自動的に電源をオフにし、消費電力を抑制

あらかじめ設定した時間内（工場出荷時は「20分」に設定）に信号入力や操作がない場合に、自動的に電源をオフにして消費電力を抑えることができます。

動作中の消費電力を抑えるエコモードを搭載

「ライトモード」を「エコ」に設定すると、レーザー光源の輝度とファンを制御することで、消費電力と動作音を抑えることができます。
また、設定した明るさを一定に保つように制御する「輝度一定モード」※1や、設定した輝度レベル時の消費電力を一定に保つように制御する「電力一定モード」※2も備えています。

  • ※1
    輝度レベルの調整範囲は80%から50%
  • ※2
    輝度レベルの調整範囲は100%から10%

その他の特長

大出力10W×2のスピーカを搭載

会議室や教室で使用する際に、部屋の奥まで聞こえやすい大出力10W×2のスピーカを搭載しています。動画の視聴時に別のアンプやスピーカを用意する必要がありません。

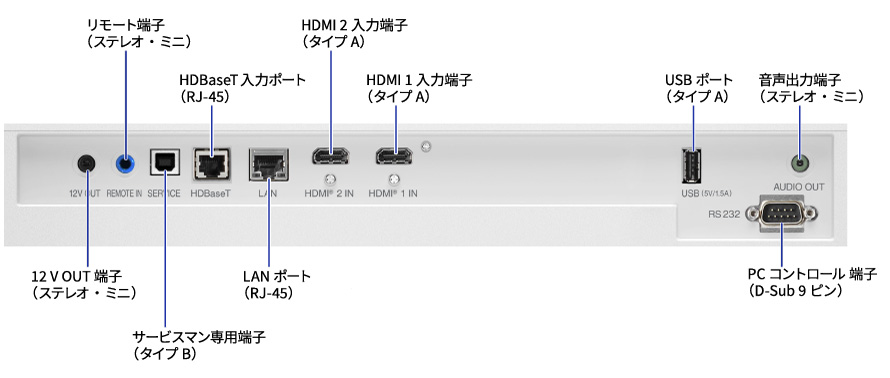

端子部

端子部画像

仕様表

型名 NP-P728QLJD NP-P608QLJD
方式 単板DLP®方式 ／ カラーフィルタ回転による色分離
表示解像度

4K UHD（3,840×2,160）
パネル  サイズ 0.65型（16.51 mm）DLP®チップ、アスペクト比16：9
画素数※1 2,073,600画素（1,920×1,080）
投写レンズ ズーム / フォーカス 電動ズーム（1.6倍）/電動フォーカス
投写距離比 1.25～2.0：1
F(Wide-Tele)／f値 F=2.0～2.4／f=118.72～29.59mm
レンズシフト 水平：±25％、垂直：±55％
光源 レーザーダイオード
光源交換時間（目安）※2 20,000時間
画面サイズ
（投写距離）

60～300型（アスペクト比16：9）
60～277型（アスペクト比16：10）
（1.64～13.38m）
色再現性 10ビットカラープロセッシング （約10億7,000万色）
明るさ※3※4 ライトモード 標準時 7,200lm 6,000lm
エコ時 ライトモード 標準時の約50％
コントラスト比（全白/全黒）※3

11,000:1（ダイナミックブラック オン時）
3,000,000:1（エクストリームブラック オン時）
最大表示解像度※5
（横×縦）		 デジタル信号 4,096×2,160（圧縮表示）
走査周波数 水平 デジタル信号 15～140kHz
垂直 デジタル信号 24～120Hz、240Hz
台形歪み補正機能※6 水平方向 手動　最大±約40度
垂直方向 手動　最大±約40度
入出力端子 HDMI® 映像入力 HDMI® タイプA×2 （HDCP 2.2）
DeepColor（ディープカラー：色深度）: 8/10/12 ビット
LipSync、4K（60Hz）対応
音声入力

LPCM、チャンネル数; 2ch、
サンプリング周波数：32/44.1/48KHz、
サンプリングビット：16/20/24bit
HDBaseT™ 映像入力 RJ-45×1（HDCP 2.2）、100BASE-TX 対応
DeepColor（ディープカラー：色深度）: 8/10/12 ビット、LipSync、PJLink Class2、4K（60Hz）対応
音声入力 サンプリング周波数：32/44.1/48kHz、
サンプリングビット：16/20/24bit
音声出力 アナログ ステレオミニジャック×1（全信号共通）
USBポート USB タイプA×1　電源供給 5.0V/1.5A
コントロール端子 PCコントロール RS-232C（D-Sub9ピン）×1
有線LAN RJ-45（100BASE-TX 対応）×1、PJLink Class2対応
※制御のみ対応
リモート端子 ステレオミニジャック×1
12V OUT端子（スクリーントリガー） ステレオミニジャック×1
スピーカ 10W×2 スピーカ内蔵
使用環境 動作温度 0～45℃※7
動作湿度 10～85%（ただし結露しないこと）
動作高度 0～3,000m※7
保存温度 -10～60℃
保存湿度 20～90％（ただし結露しないこと）
電源※8 AC100V 50/60Hz
定格入力電流 6.5A
消費電力 動作時 530W / エコモード時：285W
スタンバイ時 ネットワーク有効時：2.0Ｗ / ネットワーク無効時：0.5Ｗ
外形寸法 突起部含まず 486（幅）×432.5（奥行）×176.5（高さ）mm
突起部含む 486（幅）×432.5（奥行）×186（高さ）mm
質量 14.7kg
梱包状態 寸法 654（幅）×563 （奥行）×373（高さ）mm
質量 18.0kg
添付品 リモコン（電池付）、電源コード（3.0m：AC100V国内仕様、3芯タイプ※9）、重要なお知らせ、クイックスタートガイド、保証書
  • ※1
    有効画素数は99.99％です。
  • ※2
    レーザー光源部のみの輝度半減時間（理論値）です。保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
  • ※3
    カラーモードが「高輝度」、ライトモードが「標準」のときの明るさです。他のモードを選択すると明るさが多少低下します。
  • ※4
    出荷時における本製品全体の平均的な値を示しており、JIS X6911:2021 データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件につ いては、附属書2に基づいています。
  • ※5
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
  • ※6
    電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
  • ※7
    1,500～3,000m は、内蔵している気圧センサによって、自動的に「高地モード」が「オン」に切り替わります。
    また以下の動作高度における温度範囲を超えると自動的に光出力が低下します。さらに温度が上がると自動的に電源が切れることがあります。
    動作高度 動作温度範囲
    0～762m 0～45℃
    762～1,524m 0～35℃
    1,524～3,000m 0～30℃
  • ※8
    高調波電流規格 JIS C 61000-3-2 適合品です。
  • ※9
    本機は電源コードのアース端子をアースに接続することを前提に設計されている3 芯プラグ機器です。機器の安全確保のため、電源コードは、3芯コンセントに直接接続し、機器のアースを確実に接続してご使用ください。アースを接続しないと感電するおそれがあります。2芯プラグへの変換アダプタは使用しないでください。
  • ■
    レーザー製品に関する取得規格については、取扱説明書の「安全にお使いいただくために」をご覧ください。
  • ■
    HDCP とは"High-bandwidth Digital Content Protection" の略称で、HDMI、HDBaseT を経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。HDCP の規格は、Digital Content Protection,LLC という団体によって、策定・管理されています。本機のHDMI 1/2 入力端子、HDBaseTポートは、HDCP 技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。ただし、HDCP の規格変更などが行われた場合、HDMI 1/2 入力端子、HDBaseTポートの映像が表示されないことがあります。

主な対応解像度および周波数

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60
SVGA 800×600 4：3 60
XGA 1,024×768 4：3 60
WXGA 1,280×768 15：9 60（EDID 1.4のみ対応）
1,280×800 16：10 60
SXGA 1,280×960 4：3 60
1,280×1,024 5：4 60
FWXGA 1,360×768 16：9 60（EDID 1.4のみ対応）
1,366×768 16：9 60（EDID 1.4のみ対応）
WXGA+ 1,440×900 16：10 60
HD+ 1,600×900 16：9 60
UXGA 1,600×1,200 4：3 60
WSXGA+ 1,600×1,050 16：10 60
WUXGA 1,920×1,200 16：10 60（Reduced Blanking）
UWFHD 2,560×1,080 21：9 24/25/30/50/60（EDID 2.0のみ対応）
480p 720×480 4：3 60
576p 720×576 5：4 50
720p 1,280×720 16：9 50/60/120
1080P 1,920×1,080 16：9 24/25/30/50/60/120/240
（240HzはEDID 2.0のみ対応）
2160p 3,840×2,160 16：9 24/25/30/50/60
（EDID 1.4は30Hzまでの信号に対応）
4K2K 4,096×2,160 17：9 24/25/30/50/60
（EDID 1.4は24Hzまでの信号に対応）

3D信号

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz) 3Dフォーマット
720p 1,280×720 16：9 50/60 Top and Bottom
1080p 1,920×1,080 16：9 24/60 Top and Bottom
1080p 1,920×1,080 16：9 24/50/60 Side by Side (Half)
720p 1,280×720 16：9 50/60 Frame packing
1080p 1,920×1,080 16：9 24 Frame packing
XGA 1,024×768 4：3 120 Frame Sequential
720p 1,280×720 16：9 120 Frame Sequential
1080p 1,920×1,080 16：9 60/120 Frame Sequential
WUXGA 1,920×1,200 16：10 60 Frame Sequential

スクリーンサイズと投写距離

水平投写位置：レンズの中心から左右均等
垂直投写位置：下表を参照
Vは垂直（投写画面の高さ）を表しています。

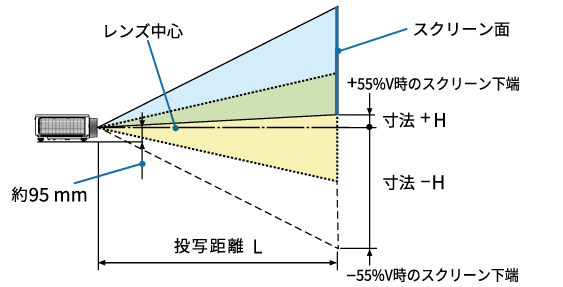

スクリーンサイズと投写距離L、寸法Hの図
プロジェクターをデスクトップで使用する場合の例
画面比16:9
スクリーンサイズ
型 (横×縦cm)		 投写距離L（m） 寸法H（cm）
ワイド時 テレ時 -55％V～+55％V
60型(132.8×74.7) 1.64 2.66 -78.5～+3.7
70型(155.0×87.2) 1.92 3.11 -91.5～+4.4
80型(177.1×99.6) 2.21 3.55 -104.6～+5.0
90型(199.2×112.1) 2.49 4.00 -117.7～+5.6
100型(221.4×124.5) 2.77 4.45 -130.8～+6.2
120型(265.7×149.4) 3.33 5.34 -156.9～+7.5
150型(332.1×186.8) 4.18 6.68 -196.1～+9.3
180型(398.5×224.1) 5.02 8.02 -235.4～+11.2
200型(442.8×249.1) 5.59 8.91 -261.5～+12.5
250型(553.5×311.3) 7.00 11.14 -326.9～+15.6
300型(664.1×373.6) 8.40 13.38 -392.3～+18.7
画面比16:10
スクリーンサイズ
型 (横×縦cm)		 投写距離L（m） 寸法H（cm）
ワイド時 テレ時 -55％V～+55％V
60型(129.2×80.8) 1.78 2.88 -84.8～+4.0
70型(150.8×94.2) 2.08 3.36 -98.9～+4.7
80型(172.3×107.7) 2.39 3.84 -113.1～+5.4
90型(193.9×121.2) 2.69 4.33 -127.2～+6.1
100型(215.4×134.6) 3.00 4.81 -141.4～+6.7
120型(258.5×161.5) 3.61 5.77 -169.6～+8.1
150型(323.1×201.9) 4.52 7.22 -212.0～+10.1
180型(387.7×242.3) 5.43 8.67 -254.4～+12.1
200型(430.8×269.2) 6.04 9.63 -282.7～+13.5
250型(538.5×336.5) 7.57 12.05 -353.4～+16.8
277型(596.6×372.9) 8.39 13.35 -391.5～+18.6
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

レンズシフト範囲

レンズシフト範囲の図
Vは垂直（投写画面の高さ）、Hは水平（投写画面の幅）を表し、
レンズシフト範囲を高さおよび幅の比率で表しています。
レンズシフト範囲 垂直方向 ±55％
水平方向 ±25％
  • ＊
    表の数値は設計値のため誤差が生じることがあります。
