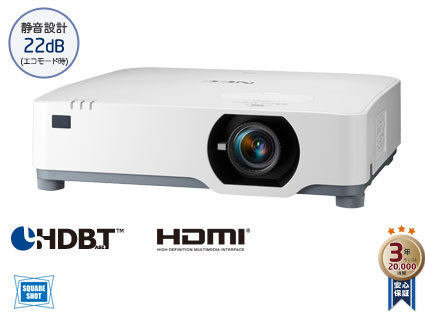

ViewLight NP-P627ULJL/NP-P547ULJL
生産終了静音性に優れ、ワイヤレスで複数端末の情報共有が可能
長寿命レーザー光源と密閉冷却構造により
フィルタレス・高耐久性で運用コストの負担を軽減
ワンランク上の信頼性
安心の3年保証または20,000時間まで保証※
レーザー光源モデルを安心してお使いいただくために、
ご購入後、3年間もしくは20,000時間まで無償修理いたします。
- ※ お買い上げ日より3年または使用時間20,000時間の早い方になります。
- マニュアル等の添付書類ならびにケーブル類・消耗部品類（乾電池など）を除きます。
- 保証期間内の場合は、製品保証書をご提示ください。
- 保証期間内でも、保証書のご提示が無い場合や保証範囲外の故障の場合、
有償修理となる場合がございます。
また、離島・山間地などは別途交通費が必要となる場合がございます。 - 天吊などプロジェクターの取り外し作業が必要な場合は、別途費用がかかります。
プロジェクター無償保証の詳細はこちら主な特長
会議や授業の集中力を高める優れた静音性
集中力の妨げとなるファンノイズなどが気にならない22dB（エコモード時）※の静音設計です。
静かな会議室や視聴室などでもプロジェクターの存在を気にすることなく会議や授業に集中できるなど、静かさを求められる環境でもご活用いただけます。
- ※エコモードオフ時はNP-P547ULJL：26dB、NP-P627ULJL：27dB

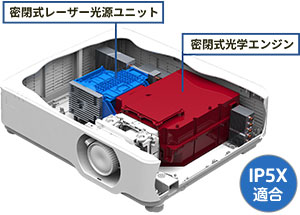

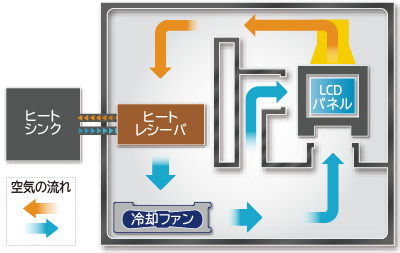

光学部品への粉塵付着を抑制する、IP5X適合※1の密閉冷却構造を採用
IEC60529準拠したIP5X適合※1の密閉構造を採用しました。内部の光学部品への粉塵付着を抑制※2し、安定した投写品質を維持します。
- ※1密閉式レーザー光源ユニットと密閉式光学エンジンに適用（図参照）
プロジェクター装置全体の防塵性能を保証するものではありません。 - ※2塵や埃などの侵入を完全に防ぐことはできません。
長寿命レーザー光源を採用し、メンテナンスの手間やコストを削減
従来のランプ式に比べて長寿命なレーザー光源を採用。
光源の交換が長期間不要になり、ランプ交換や調整の手間・作業コストを削減します。
- ※光源交換時間（目安）は約20,000時間。ランプ式プロジェクター NP-P554UJLのランプ交換時間（目安）は約4,000時間（エコモードオフ時）。
保証時間ではありません。
フィルタレスでメンテナンスの工数・経費を削減
外気を取り込まない冷却方式を採用※し、フィルタレスを実現。フィルタ清掃や交換用フィルタの購入・交換などの工数や経費を削減します。
- ※塵や埃などの侵入を完全に防ぐことはできません。
MultiPresenter®アプリケーション対応で、
複数端末のマルチ画面表示や任意端末のフル画面表示が可能
MultiPresenter®機能により、専用アプリケーション「MultiPresenter®」をインストールしたPCやスマートフォン、タブレット端末内のファイルや写真、カメラの映像、ウェブページの画面などをプロジェクターへ送信することができます。映像ケーブルの直接接続を無くすことで、複数デバイスの画面切り替え作業がスムーズです。
プロジェクタ―画面に任意の端末をフル画面表示したり、最大16分割して一度に投写したりすることが可能なため、データの比較や会議中の意見交換などに活用できます。
既存ネットワークに接続
既存ネットワークへ有線／無線LAN接続し、端末の画面をプロジェクターへ転送できます。
端末と直接ワイヤレス接続
「MultiPresenter®」を立ち上げ、プロジェクターの投写画面に表示される4桁のPINコードを端末に入力することでスムーズにワイヤレス接続できます。事前にSSIDを探して無線LAN接続設定をするような面倒な操作がいりません。発表者が交代するときは、発表する人が「MultiPresenter®」のメニュー上の「発表者になる」ボタン（または「全画面」ボタン）をクリックすれば、ケーブルの繋ぎ替え無しに、自分の端末の画面を表示することができます。
既存ネットワークに接続し、さらに既存ネットワーク外からも接続が可能
有線LANで既存ネットワークに接続し、さらに添付の無線LANユニット[NP05LM3]を使用して、既存ネットワーク外から接続することも可能です。有線／無線LAN経由で、パソコンやタブレットPC、スマートフォンなど、ネットワークにつながった最大50台※の端末のコンテンツを、プロジェクターのスクリーンに最大16分割表示。映像ケーブルの直接接続を無くすことで、複数デバイスの画面切り替え作業はスムーズです。一度に投写したり、任意の端末をフル画面表示することで、出席者の資料を効率的に情報共有できます。
- ※50台接続は、プロジェクターで「管理モード」に設定した場合に限ります。「フリーモード」の場合は最大16台接続となります。
- ・ネットワーク環境により、同時接続台数は異なります。接続台数に準じた無線LAN環境の構築が必要になります。
無線LANユニットを標準添付
無線LANユニット（NP05LM3）を標準添付しています。
プロジェクター背面の無線LANカバーを取り外し、本体内に装着することが可能です。
会議室や教室でも聞き取りやすい20Wスピーカ内蔵
会議室や教室などの広い空間でも、20Wスピーカ内蔵なので、鮮やかな映像とともに部屋の後ろの方まで音声が届きます。

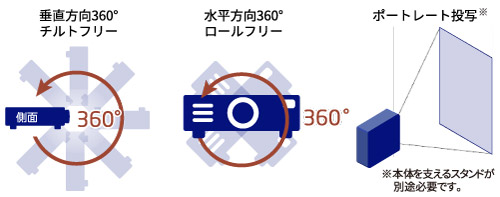

垂直方向、水平方向の360°設置やポートレート投写※で、空間演出に対応
垂直方向360°投写できる「チルトフリー」や、水平方向も360°どの角度でも投写できる「ロールフリー」機能を搭載しています。また、ポートレート投写※（縦置き設置）が可能なので、サイネージ用途として人物画像など縦長の画像を表示することができます。
- ※設置環境に合わせて、本体を支えるスタンドを別途ご用意ください。スタンドについては、取扱説明書をご覧ください。

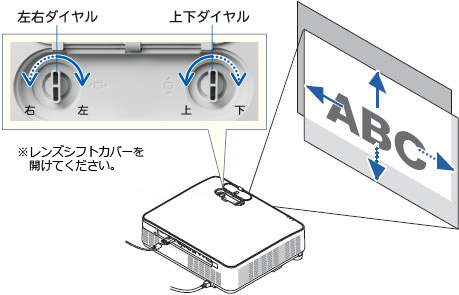

投写画面の位置を調節可能なレンズシフト機能を搭載
投写画面の位置を上下・左右に調整できる「レンズシフト機能」を装備。ダイヤルを回すことで、プロジェクター本体を動かさずに投写位置を調節できます。幅広い場所での活用ができるので、常設用途にも対応可能です。
LANケーブル1本で映像・音声・制御信号を伝送できるHDBaseT™対応
LANケーブル※1 1本で映像信号と音声、さらには制御信号を受信する「HDBaseT™入力端子」を装備しました。最長100m※2まで伝送でき、長距離におよぶ配線もシンプルに行うことができます。
- ※1カテゴリ5e以上のシールドケーブルをご使用ください。
- ※24Kの場合は最長70mまで伝送。
- ・HDBaseT™は、HDBaseT Allianceによって策定された接続規格です。
その他の特長
アドバンスド・アキュブレンド機能による4K信号入力に対応
独自の解像度変換技術「アドバンスド・アキュブレンド」により、4K（3,840×2,160）※の入力信号までカバー、4K高解像度コンテンツをきれいに投写できます。
- ※HDMI信号入力時、4K（30Hz)まで対応。パネル解像度を超える入力信号では、入力信号がそのままの解像度では表示されません。
円筒面や球面など、特殊形状のスクリーンへの投写が可能
設置・調整支援ソフトウエア 「ProAssist」を使用して、円筒面や球面などの特殊な形状のスクリーンにも、スクエアな画像を簡易的に補正して投写することができます。
- ※幾何学補正のみ対応。「ProAssist」の他調整機能には対応していません。
- ※
- ※電気的な補正のため、輝度の低下や画質の劣化が現れる場合があります。
光源の明るさを1％単位で調整可能
光源パワーを調整することで、輝度を約50%から100%の範囲で1％刻みで調整ができます。
通常は使用時間に応じて輝度が下がりますが、「輝度一定モード」を設定すると、使用時間に応じレーザー光源の出力を自動調整し、輝度を維持できます。
- ※「オン」に切り替えた時点の明るさを基準にして、明るさを一定に保つように制御します。調整値は「オフ」にしない限り電源を切っても記憶しています。
NaViSet Administrator 2 対応（無償ダウンロード）
ディスプレイおよびプロジェクターの運用や資産管理が、LANネットワークベースで可能なソフトウェア「NaViSet Administrator 2」に対応しています。
- ・運用状態のコントロール設定をネットワークでモニタリング
- ・デバイスの診断機能によりエラー発生時にメールで通知
- ・ネットワーク上のPC（Windows）、ディスプレイ内蔵のOPSコントローラの運用状況をモニタリング
- ・資産管理、運用状態、コントロール設定などの情報をエクスポート可能
Crestron RoomView®に対応
ネットワークに接続している複数のプロジェクターの電源ON/OFFなどを一括で管理することができます。

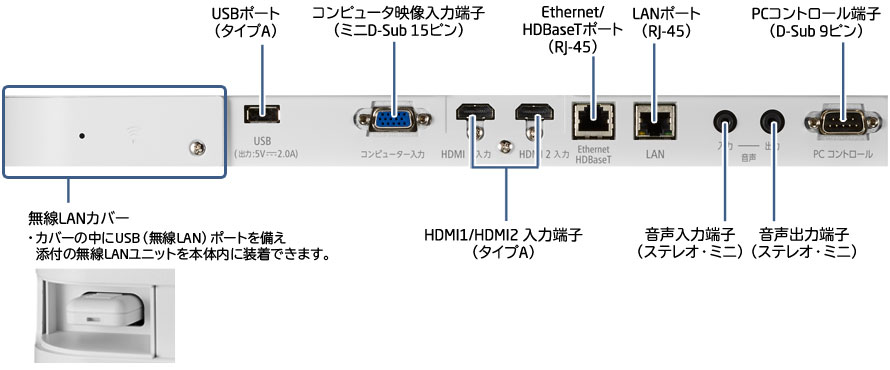

端子部
HDMI® 2系統、コンピュータ(アナログ)、HDBaseT™など様々な入力端子を装備しています。また、5.0V/2.0Aまで給電可能なUSB端子を装備しています。
オプション
| 品名 | 型名 | 希望小売価格（税別） |
|---|---|---|
| 天井用取付けユニット | NP14CM [生産終了] | オープン価格 |
仕様表
| 型名 | NP-P627ULJL | NP-P547ULJL | ||
|---|---|---|---|---|
| 方式 ／ 光学装置 | 3原色液晶シャッタ投映方式 ／ ダイクロイックミラーによる光分離・クロスプリズムによる合成方式 | |||
| 表示解像度 | WUXGA（1,920×1,200） | |||
| パネル | サイズ | 0.64型 MLA付×3枚 （アスペクト比16：10） | ||
| 画素数※1 |
2,304,000画素 （1,920×1,200ドット） | |||
| 投写レンズ | ズーム／フォーカス | 手動ズーム（1.6倍）／手動フォーカス | ||
| 投写距離比 | 1.23-2.0:1 | |||
| F（Wide-Tele）／f値 | F=1.5～2.1／f=17.2～27.7mm | |||
| レンズシフト | 水平：±29％ 垂直：＋60％、−0％ | |||
| 光源 | レーザーダイオード | |||
| 光源交換時間（目安）※2 | 20,000時間 | |||
| 画面サイズ（投写距離） | 30～300型（0.8～12.9m） | |||
| 色再現性 | 10ビットカラープロセッシング（約10億7,000万色）※8 | |||
| 明るさ※3※4 | ライトモードノーマル （エコモードオフ時） |
6,200lm | 5,400lm | |
| エコモードオン | 3,720lm（エコモードオフ時の約60％） | 3,240lm（エコモードオフ時の約60％） | ||
| 長寿命 | 4,960lm（エコモードオフ時の約80％） | 3,510lm（エコモードオフ時の約65％） | ||
| コントラスト比（全白/全黒）※3 | 3,000,000:1（ダイナミックコントラスト オン時） | |||
| 最大表示解像度※5 （横×縦） |
アナログ信号 | 1,920×1,200 | ||
| デジタル信号 | 3,840×2,160（アドバンスド・アキュブレンドによる対応) | |||
| 走査周波数 | 水平 | アナログ信号 | 15～100kHz（RGB入力は24kHz以上） | |
| デジタル信号 | ||||
| 垂直 | アナログ信号 | 50～120Hz | ||
| デジタル信号 | ||||
| 台形歪み補正機能※6 | 水平方向 | 手動 最大±約30度 | ||
| 垂直方向 | 手動 最大±約30度 | |||
| 入力端子 | HDMI® | 映像入力 | HDMI® タイプA×2 （HDCP1.4） Deep Color（ディープカラー：色深度）対応、Lip Sync対応、4K対応（30Hz） | |
| 音声入力 | サンプリング周波数32/44.1/48KHz | |||
| Ethernet/ HDBaseT |
映像入力 | RJ-45×1（HDCP 1.4） 100BASE-TX対応 Deep Color（ディープカラー：色深度）：8/10/12ビット対応 カラーフォーマット対応：RGB、YCbCr444、YCbCr422、Lip Sync対応、4K対応（30Hz） | ||
| 音声入力 | サンプリング周波数32/44.1/48KHz、サンプリングビット 16/20/24bit | |||
| コンピュータ/コンポーネント | 映像入力 | ミニD-Sub15ピン×1 | ||
| 音声入力 | ステレオミニジャック×1 | |||
| 音声出力 | ステレオミニジャック×1（コンピュータ、HDMI共通） | |||
| USBポート | USBタイプA（USBメモリ用※9）×1 電源供給 5.0V/2.0A | |||
| 有線LAN | RJ-45（100BASE-TX 対応）×1 | |||
| 無線LAN | USB タイプA×1 IEEE802.11a/b/g/n（添付品の無線LANユニットを専用ポートに接続） | |||
| PCコントロール端子 | RS-232C（D-Sub9ピン）×1 | |||
| スピーカ | 20W モノラルスピーカ内蔵 | |||
| 使用環境 | 動作温度 | 0～40℃※10 | ||
| 動作湿度 | 20～80%（ただし結露しないこと） | |||
| 動作高度 | 0～2.600m （1.600～2.600mはファンモード「高地」） | |||
| 保存温度 | -10～50℃ | |||
| 保存湿度 | 20～80%（ただし結露しないこと） | |||
| 電源※7 | AC 100V 50/60Hz | |||
| 定格入力電流 | 5.1A | |||
| 消費電力（数値は基準値） | エコモード | オフ時 | 328W | 303W |
| エコ時 | 239W | 222W | ||
| 長寿命時 | 287W | 234W | ||
| スタンバイモード | ネットワーク有効時 | 1.4W | ||
| ネットワーク無効時 | 0.13W | |||
| 外形寸法 | 突起部含まず | 480（幅）×407（奥行）×122（高さ）mm | ||
| 突起部含む | 480（幅）×407（奥行）×142.5（高さ）mm | |||
| 質量 | 9.4kg | |||
| 梱包状態 | 寸法 | 591（幅）×491（奥行）×259（高さ）mm | ||
| 質量 | 12.6kg | |||
| 添付品 | リモコン、単4乾電池（リモコン用）2本、電源コード（3.0m:AC100V国内仕様、アース付）、レンズキャップ、レンズキャップ用ストラップ1本、無線LANユニット（NP05LM3）、重要なお知らせ、クイックスタートガイド、セキュリティラベル、保証書 | |||
- ※1有効画素数は99.99％です。
- ※2レーザー光源部のみの輝度半減時間（理論値）です。保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
- ※3出荷時における本製品全体の平均的な値を示しており、JIS X6911:2021 データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書2に基づいています。
- ※4プリセットが高輝度モードのときの明るさです。プリセットで他のモードを選択すると明るさが多少低下します。
- ※5パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
- ※6電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
- ※7高調波電流規格JIS C 61000-3-2適合品です。
- ※8入力端子で、ビューワ、ネットワーク（APPS）を選択しているときは、フルカラー（約1,677万色以上）となります。
- ※9市販されているすべてのUSBメモリの動作を保証するものではありません。
- ※1033～40℃は「強制エコモード」になります。
- ■レーザー製品に関する取得規格については、
取扱説明書の「本機を安全にお使いいただくために、ご使用の前に必ずお読みください」をご覧ください。 - ■HDCP とは"High-bandwidth Digital Content Protection" の略称で、DisplayPort、HDMI を経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。HDCP の規格は、Digital Content Protection, LLC という団体によって、策定・管理されています。
本機のHDMI 1/2入力端子、HDBaseTポートは、HDCP 技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。
ただし、HDCP の規格変更などが行われた場合、プロジェクターが故障していなくても、HDMI 1/2入力端子、HDBaseTポートの映像が表示されないことがあります。
無線LANユニットの仕様
| 動作電源電圧 | 5V（プロジェクター本体から供給） | |
|---|---|---|
| 消費電流（最大） | 500mA | |
| ホストインターフェース | USB2.0（プロジェクター本体のUSB（無線LAN）ポートで使用） | |
| 外形寸法 | 28（幅）×81（奥行）×11（高さ）mm（キャップを含む） | |
| 質量 | 22g（キャップを含む） | |
| 使用環境 | 動作温度 | 5～40℃ |
| 動作湿度 | 20～80%（ただし結露しないこと） | |
| 保存温度 | -10～50℃ | |
| 保存湿度 | 20～80%（ただし結露しないこと） | |
| 対応規格 | ||
|---|---|---|
| 無線インターフェース | チャンネル（周波数帯域）…中心周波数 | |
| IEEE802.11b | 1～13 チャンネル（2412～2472MHz） | |
| IEEE802.11g | 1～13 チャンネル（2412～2472MHz） | |
| IEEE802.11a | 36/40/44/48 チャンネル（5180～5240MHz） | |
| 52/56/60/64 チャンネル（5260～5320MHz） | ||
| 100/104/108/112/116/120/124/128/132/136/140 チャンネル（5500～5700MHz） | ||
| IEEE802.11n | 1～13 チャンネル（2412～2472MHz） | |
| 36/40/44/48 チャンネル（5180～5240MHz） | ||
| 52/56/60/64 チャンネル（5260～5320MHz） | ||
| 100/104/108/112/116/120/124/128/132/136/140 チャンネル（5500～5700MHz） | ||
- ※ご利用環境によりデュアルチャネル通信無効／有効モードが自動で切り替わります。
主な対応解像度および周波数
アナログRGB
| 信号名 | 解像度（ドット） | アスペクト比 | 垂直走査周波数(Hz) |
|---|---|---|---|
| VGA | 640×480 | 4：3 | 60/72/75/85/iMac |
| SVGA | 800×600 | 4：3 | 56/60/72/75/85/iMac |
| XGA | 1024×768 | 4：3 | 60/70/75/85/iMac |
| WXGA | 1280×768 | 15：9 | 60 |
| 1280×800 | 16：10 | 60 | |
| 1360×768 ※1 | 16：9 | 60 | |
| 1366×768 ※1 | 16：9 | 60 | |
| Quad-VGA | 1280×960 | 4：3 | 60/75 |
| SXGA | 1280×1024 | 5：4 | 60/75 |
| SXGA+ | 1400×1050 | 4：3 | 60 |
| WXGA+ | 1440×900 | 16：10 | 60 |
| WXGA++ | 1600×900 ※1 | 16：9 | 60 |
| UXGA | 1600×1200 ※2 | 4：3 | 60 |
| WSXGA+ | 1680×1050 | 16：10 | 60 |
| HD | 1280×720 | 16：9 | 60 |
| Full HD | 1920×1080 | 16：9 | 60 |
| WUXGA | 1920×1200 ※3※4 | 16：10 | 60 |
| MAC 13" | 640×480 | 4：3 | 67 |
| MAC 16" | 832×624 | 4：3 | 75 |
| MAC 19" | 1024×768 | 4：3 | 75 |
| MAC 21" | 1152×870 | 4：3 | 75 |
| MAC 23" | 1280×1024 | 5：4 | 65 |
HDMI®
| 信号名 | 解像度（ドット） | アスペクト比 | 垂直走査周波数(Hz) |
|---|---|---|---|
| VGA | 640×480 | 4：3 | 60 |
| SVGA | 800×600 | 4：3 | 60 |
| XGA | 1024×768 | 4：3 | 60 |
| WXGA | 1280×768 ※1 | 15：9 | 60 |
| 1280×800 ※1 | 16：10 | 60 | |
| 1366×768 | 16：9 | 60 | |
| Quad-VGA | 1280×960 | 4：3 | 60 |
| SXGA | 1280×1024 | 5：4 | 60 |
| SXGA+ | 1400×1050 | 4：3 | 60 |
| WXGA+ | 1440×900 | 16：10 | 60 |
| WXGA++ | 1600×900 | 16：9 | 60 |
| WSXGA+ | 1680×1050 | 16：10 | 60 |
| WUXGA | 1920×1200 ※3 | 16：10 | 60 |
| 4K | 3840×2160 | 16：9 | 23.98/24/25/29.97/30 |
| HDTV(1080p) | 1920×1080 ※3 | 16：9 | 50/60 |
| HDTV(1080i) | 1920×1080 | 16：9 | 50/60 |
| HDTV(720p) | 1280×720 | 16：9 | 50/60 |
| SDTV(480p) | 720×480 | 4：3 / 16：9 | 60 |
| SDTV(576p) | 720×576 | 4：3 / 16：9 | 50 |
| SDTV(480i) | 720×480 | 4：3 / 16：9 | 60 |
| SDTV(576i) | 720×576 | 4：3 / 16：9 | 50 |
コンポーネント
| 信号名 | 解像度（ドット） | アスペクト比 | 垂直走査周波数(Hz) |
|---|---|---|---|
| HDTV(1080p) | 1920×1080 | 16：9 | 50/60 |
| HDTV(1080i) | 1920×1080 | 16：9 | 50/60 |
| HDTV(720p) | 1280×720 | 16：9 | 50/60 |
| SDTV(480p) | 720×480 | 4：3 / 16：9 | 60 |
| SDTV(576p) | 720×576 | 4：3 / 16：9 | 50 |
| SDTV(480i) | 720×480 | 4：3 / 16：9 | 60 |
| SDTV(576i) | 720×576 | 4：3 / 16：9 | 50 |
- ※1オンスクリーンメニューのアスペクトを「自動」に設定しているときは正しく表示できないことがあります。本機の工場出荷時は「自動」に設定しています。該当する解像度の信号を投写するときは、アスペクトを「16：9」に設定してください。
- ※2WXGAモードオフ時
- ※3リアル表示
- ※4WXGAモードオン時
- ・ご使用機器、ご使用のディスクによっては、映像が正しく表示されないことがあります。
本機は HDCP 2.2、4K/60p、HDR に非対応です。 - ・本機の解像度を超える信号はアドバンスド・アキュブレンドにより対応。
- ・アドバンスド・アキュブレンドの場合、文字や罫線の太さなどが不均一になったり、色がにじんだりする場合があります。
- ・出荷時はその表示解像度／周波数の標準的な信号に合わせていますが、コンピュータの種類によっては調整が必要な場合があります。
- ・コンピュータ信号は、セパレート同期信号のみ対応しています。

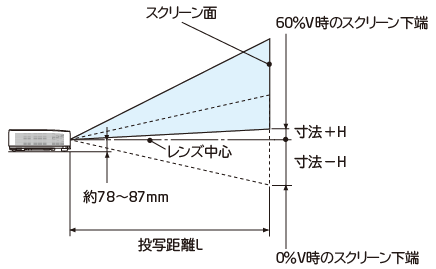

スクリーンサイズと投写距離
| スクリーンサイズ 型 (横×縦m) |
投写距離L（m） | 寸法H（cm） | |
|---|---|---|---|
|
ワイド時 |
テレ時 |
0％V～60％V | |
| 30型 (0.6×0.4m) | 0.77 | 1.26 | -20.2～+4.0 |
| 40型 (0.9×0.5m) | 1.03 | 1.69 | -26.9～+5.4 |
| 60型 (1.3×0.8m) | 1.56 | 2.55 | -40.4～+8.1 |
| 80型 (1.7×1.1m) | 2.10 | 3.41 | -53.8～+10.8 |
| 90型 (1.9×1.2m) | 2.36 | 3.84 | -60.6～+12.1 |
| 100型 (2.2×1.3m) | 2.63 | 4.27 | -67.3～+13.6 |
| 120型 (2.6×1.6m) | 3.16 | 5.13 | -80.8～+16.2 |
| 150型 (3.2×2.0m) | 3.96 | 6.43 | -101.0～+20.2 |
| 180型 (3.4×2.4m) | 4.76 | 7.72 | -121.2～+24.2 |
| 200型 (4.3×2.7m) | 5.30 | 8.58 | -134.6～+26.9 |
| 240型 (5.4×3.4m) | 6.36 | 10.30 | -161.5～+32.3 |
| 270型 (5.8×3.6m) | 7.16 | 11.59 | -181.7～+36.3 |
| 300型 (6.5×4.0m) | 7.96 | 12.89 | -201.9～+40.4 |
- ＊表の数値は設計値のため誤差が生じることがあります。

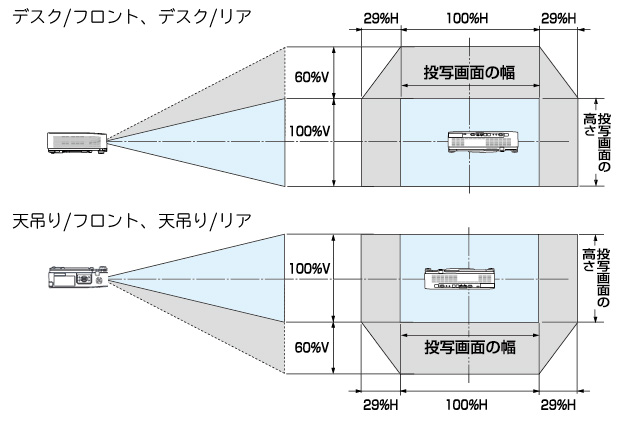

レンズシフト範囲
| レンズシフト範囲 | 垂直方向 | +60%、-0% |
|---|---|---|
| 水平方向 | ±29% |
- ＊表の数値は設計値のため誤差が生じることがあります。
