ViewLight NP-P554UJL / P554WJL / P474WJL / P604XJL

生産終了

6,000lmの高輝度投写※で
大会議室や講堂など企業や学校の大画面ニーズに応える
常設・可搬両用モデル

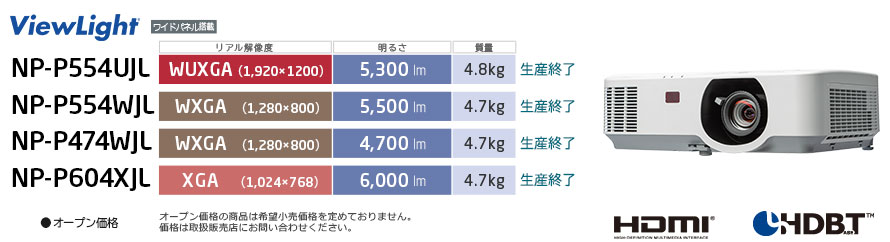

プロジェクターViewLight NP-P554UJL / P554WJL / P474WJL / P604XJL
取扱説明書PDF
三面図PDF
オプション

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

ワンランク上の信頼性

安心の3年保証
プロフェッショナルモデル プロジェクター（ランプ光源モデル）を安心してお使いいただくために、 ご購入後、3年間まで保証いたします。

  • マニュアル等の添付書類ならびにケーブル類・消耗部品類(乾電池など)を除きます。
    ※リモコンは保証の対象です。

3年保証

主な特長

投写画面の位置を調整可能なレンズシフト機構を搭載

投写画面の位置を上下・左右に調整できる「レンズシフト機構」を装備。ダイヤルを回すだけで、プロジェクター本体を動かさずに投写位置を調節できます。常設用途にも対応しているので、幅広い場所での活用が可能です。

レンズシフトの調整範囲はこちらをご覧ください。

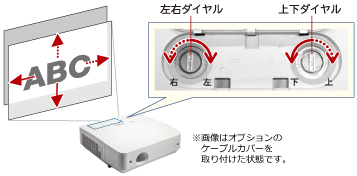

レンズシフトダイヤル（左右・上下）と表示画面の移動方向のイメージ
上下左右に投写画面の位置を調整可能なレンズシフト機能

LANケーブル1本で映像・音声・制御信号を伝送できるHDBaseT™対応

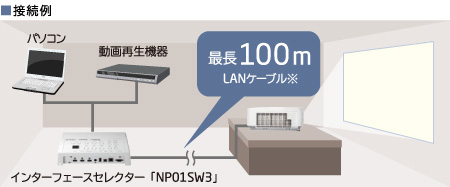

HDBaseT機器との接続イメージ

LANケーブル※ 1本で映像信号と音声、さらには制御信号を受信する「HDBaseT™入力端子」を装備しました。最長100mまで伝送でき、長距離におよぶ配線もシンプルに行うことができます。

HDBaseTロゴ

  • ※
    カテゴリ5e以上のシールドケーブルをご使用ください。
  • ※
    インターフェースセレクター「NP01SW3」は生産終了。
  • ・
    HDBaseT™は、HDBaseT Allianceによって策定された接続規格です。

電源ONから6秒で画面表示が開始される、クイックスタート

電源を入れてから約6秒の素早さで画面表示を開始。会議や授業を中断することなく、スムーズに進行できます。

  • スタンバイモードが「ネットワークスタンバイ」のとき。
  • ランプ消灯直後に電源を入れたときやランプの温度が高いときは、ファンのみが動作後、しばらくたってからスクリーンに映像が投写されます。

スピーディに片付けられる、クイックパワーオフとダイレクトパワーオフ

クイックパワーオフにより、電源ボタンを切ると同時に冷却ファンも止まるので、片づけもすばやくできます。さらに、投写中にスイッチ付き電源タップのスイッチなどで電源を切ることができるダイレクトパワーオフも搭載しています。

エコ2モードでランプ交換時間（目安）※最大8,000時間に延長

消費電力を上手に節約できる、「オートエコ」、「エコ1」、「エコ2」の3種類のエコモードを搭載しています。「エコ2」を設定して使用すれば、ランプ交換時間（目安）※が最大8,000時間まで延長可能なので、ランプ交換の費用や手間が削減できます。

  • ※
    保証時間ではありません。

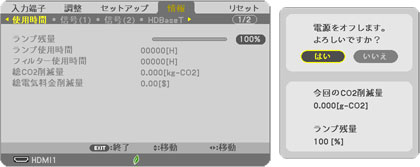

消費電力を抑えるエコモードとカーボンメータ表示

カーボンメータ

使用中の消費電力を抑えるため、エコモードを搭載しています。さらに、エコモード設定時の省エネ効果を CO2削減量に換算して表示するカーボンメータも搭載しているので、環境意識の向上に役立ちます。

ケーブルカバー（オプション）を用意

ケーブルカバー[NP12CV] 画像

天吊設置時などに目立ちがちな接続ケーブルを、オプションのケーブルカバー(NP12CV)を取り付けることで、隠すことができます。

スタンバイ時の消費電力が0.14Wの省エネ設計（NP-P554UJL）

オンスクリーンメニューのスタンバイモードで「ノーマル」を設定すると、スタンバイ時の消費電力を0.14W※に抑えることができます。

  • ※
    NP-P554WJL / NP-P474WJL / NP-P604XJLは0.16W。

会議室や教室でも聞き取りやすい20Wスピーカ内蔵

20Wスピーカ内蔵なので、教室や会議室などの広い空間でも、鮮やかな映像とともに部屋の後ろの方まで音声が届きます。

医用画像を簡易表示できるDICOMモード

医用画像の階調特性（DICOM規格に近似）をプリセット。DICOM形式で保存されている医用画像を表示でき、学会などの発表にも対応します。

  • ※
    実際の診断にはご使用いただけません。

スクリーンがなくても映像を投写できる壁色補正機能

壁色補正メニュー

色付きの壁や黒板に投写しても、メニューから壁の色に近い項目を選択すれば、白いスクリーンに投写した色合いに近づけることができます。メニューに登録されている色は、ホワイトボード、黒板、黒板（グレー）、ライトイエロー、ライトグリーン、ライトブルー、スカイブルー、ライトローズ、ピンクの9色です。

  • ※
    「ホワイトボード」を選択すると明るさが低下します。

無断使用や盗難を防止する機能を装備

本機には次のようなセキュリティ機能を装備しています。

セキュリティキーワード オンスクリーンメニューの「セキュリティ」でキーワードを設定すると、本機の電源を入れたときにキーワード入力画面が表示され、正しいキーワードを入力しなければ投写できなくなります。
盗難防止ロック 本機は、ケンジントンセキュリティワイヤーを接続することができます。
セキュリティバー 本機は、一般的なセキュリティケーブル（またはワイヤー）を通す機構を装備しています。

NaViSet Administrator 2 対応（無償ダウンロード）

ディスプレイおよびプロジェクターの運用や資産管理が、ネットワークベースで可能なソフトウェアです。

  • 運用状態のコントロール設定をネットワークでモニタリング
  • デバイスの診断機能によりエラー発生時にメールで通知
  • ネットワーク上のPC（Windows）、ディスプレイ内蔵のOPSコントローラの運用状況をモニタリング
  • 資産管理、運用状態、コントロール設定などの情報をエクスポート可能

NaViSet Administrator 2 ロゴマーク

new window「NaViSet Administrator 2 」ダウンロードページはこちら

NaViSet Administrator 2 プロジェクター基本構成例

Crestron RoomView®に対応

ネットワークに接続している複数のプロジェクターの電源ON/OFFなどを一括で管理することができます。

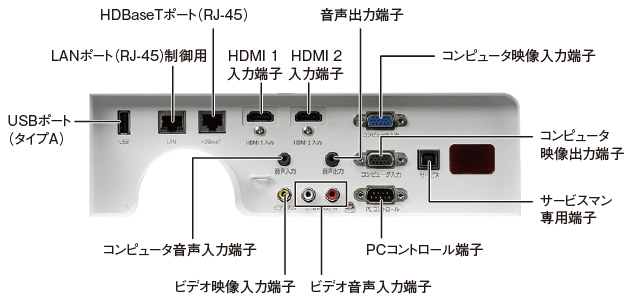

端子部

HDMI® 2系統、コンピュータ(アナログ)、ビデオ、HDBaseT™など、様々な入力端子を装備しています。

プロジェクターの端子部

オプション

品名 型名 希望小売価格（税別）
交換用ランプ NP44LP [生産終了] オープン価格
天井用取付けユニット NP12CM [生産終了] オープン価格
ケーブルカバー NP12CV [生産終了] オープン価格
無線LANユニット NP05LM3※ [生産終了] オープン価格
  • ※
    制御のみ対応

仕様表

型名 NP-P554UJL NP-P554WJL NP-P474WJL NP-P604XJL
方式 3原色液晶シャッタ投映方式 / ダイクロイックミラーによる光分離
/ クロスダイクロプリズムによる合成方式
パネル サイズ 0.64型 MLA付
（アスペクト比16：10）		 0.63型 MLA付
（アスペクト比4：3）
画素数※1 2,304,000画素
（1,920×1,200ドット）		 1,024,000画素
（1,280×800ドット）		 786,432画素
（1,024×768ドット）
投写レンズ ズーム 手動ズーム（1.6倍） 手動ズーム（1.7倍）
フォーカス 手動フォーカス
投写距離比 1.2～2.0：1 1.2～2.1：1 1.3～2.2：1
F(Wide-Tele) / f値 F=1.5-2.08 /
f=17.2-27.7mm		 F=1.7-2.2 /
f=17.4-29.0mm		 F=1.7-2.2 /
f=17.4-29.0mm
レンズシフト 水平：±15％、
垂直：+55％、-0％		 水平：±15％、
垂直：+50％、-0％
光源 エコモードオフ時 330W　
ACランプ		 305W
ACランプ		 330W
ACランプ
エコ1モード時 264W
エコ2モード時 198W※2
ランプ交換時間
（目安）※3		 エコモードオフ時 4,000時間
エコ1モード時 6,000時間
エコ2モード時 8,000時間
画面サイズ（投写距離） 30～300 型
（0.8～12.9m）		 30～300型
（0.8～13.5m）		 30～300型
（0.8～13.8m）
色再現性 10ビットカラープロセッシング （約10億7,000万色）※4
明るさ
※5※6		 エコモードオフ時 P554UJL P554WJL P474WJL P604XJL
5,300 lm 5,500 lm 4,700 lm 6,000 lm
エコ1モード時 エコモードオフ時の
約80%		 エコモードオフ時の
約86%		 エコモードオフ時の
約80%
エコ2モード時 エコモードオフ時の
約60%		 エコモードオフ時の
約65%		 エコモードオフ時の
約60%
コントラスト比（全白/全黒）※5 20,000：1 18,000：1 20,000：1
最大表示
解像度※7		 アナログ信号 1,920×1,200 1,920×1,200（アドバンスド・アキュブレンド）※8
デジタル信号 1,920×1,200 1,920×1,200（アドバンスド・アキュブレンド）※8
走査周波数 水平 15～100kHz（RGB：24kHz以上）VESA準拠
垂直 50～120Hz VESA準拠
水平解像度 NTSC：540TV本
台形歪み
補正機能※9		 水平方向 手動　最大±約20度
垂直方向 手動　最大±約30度
入力端子 映像 デジタル HDMI®タイプA × 2（HDCP対応※10）、HDBaseT™×1
アナログ ミニD-Sub 15 ピン× 1、RCA×1（黄）
音声 デジタル HDMI®タイプA×2、HDBaseT™×1
アナログ ステレオミニジャック× 1、RCA×2（白、赤）
出力端子 モニタ出力 アナログ ミニD-Sub 15 ピン×1 （コンピュータ映像入力端子の映像信号を出力）
音声出力 アナログ ステレオミニジャック×1（全信号共通）
USBポート※11 タイプA×1 （USBメモリ用 / MultiPresenter Stick給電用）
有線LAN RJ-45×1（100BASE-TX/10BASE-T対応）、HDBaseT™×1
※制御のみ対応
無線LAN USBポート タイプA　IEEE802.11a/b/g/n準拠
（オプションの無線LANユニット NP05LM3 を専用ポートに接続）
※制御のみ対応
コントロール端子 PCコントロール D-Sub 9 ピン× 1
スピーカ 20W モノラルスピーカ内蔵
使用
環境		 動作温度 5～40℃（35～40℃の時は、強制エコモードになります）
動作湿度 20～80%（結露なきこと）
動作高度 0～2,700m （1,700～2,700mはファンモード「高地」）
保存温度 -10～50℃
保存湿度 20～80%（結露なきこと）
電源※12 AC 100V 50/60Hz
定格入力電流 P554UJL P554WJL P474WJL P604XJL
5.0A 5.0A 4.7A 5.0A
消費
電力		 エコモードオフ時 457W 448W 418W 448W
エコ1モード時 364W 361W
エコ2モード時 286W 280W
ノーマルスタンバイ時 0.14W 0.16W
ネットワーク
スタンバイ時		 2.0W
外形寸法 突起部含まず 420（幅）×322（奥行）×133（高さ）mm
突起部含む 420（幅）×329（奥行）×141（高さ）mm
質量 4.8kg 4.7kg
梱包状態 寸法 478（幅）×390（奥行）×233（高さ）mm
質量 6.5kg 6.4kg
添付品 リモコン（電池付）、電源コード（3m:AC100V国内仕様）、コンピュータケーブル（1.8m：ミニD-sub 15ピン）、レンズキャップ、レンズキャップ用ストラップ、ストラップ（MultiPresenter Stick装着用）、CD-ROM（取扱説明書［詳細版］）、取扱説明書［簡易版］、クイックスタートガイド、保証書
  • ※1
    有効画素は99.99％以上です。
  • ※2
    最大でエコ1モード相当の電力になります。
  • ※3
    保証時間ではありません。
  • ※4
    入力端子でUSB-Aを選択しているときは、フルカラー（約1,677万色以上）となります。
  • ※5
    出荷時における本製品全体の平均的な値を示しており、JIS X6911：2015データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書2に基づいています。
  • ※6
    ランプエコモードが「オフ」で、 プリセットが「高輝度モード」のときの明るさです。プリセットで他のモードを選択すると明るさが多少低下します。
  • ※7
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
  • ※8
    WXGAモードオン時。
  • ※9
    電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
  • ※10
    HDCPとは、HDMI®、HDBaseT™を経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。本機のHDMI®、HDBaseT™入力端子は、HDCP技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。ただし、HDCPの規格変更などが行われた場合、HDMI®、HDBaseT™入力端子の映像が表示されないことがあります。
  • ※11
    市販されているすべてのUSBメモリの動作を保証するものではありません。
  • ※12
    高調波電流回路 JIS C 61000-3-2適合品です。
  • ■
    本製品は、クラスB情報技術装置です。（VCCI-B）
  • ■
    この仕様・意匠はお断りなく変更することがあります。

主な対応解像度および周波数

アナログRGB

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60/72/75/85/iMac
SVGA 800×600 4：3 56/60/72/75/85/iMac
XGA 1024×768 ※1 4：3 60/70/75/85/iMac
WXGA 1280×768 ※2 15：9 60
1280×800 ※2 16：10 60
1360×768 ※3 16：9 60
1366×768 ※3 16：9 60
Quad-VGA 1280×960 4：3 60/75
SXGA 1280×1024 5：4 60/75
SXGA+ 1400×1050 4：3 60
WXGA+ 1440×900 16：10 60
WXGA++ 1600×900 ※3 16：9 60
UXGA 1600×1200 ※4 4：3 60
WSXGA+ 1680×1050 16：10 60
HD 1280×720 16：9 60
Full HD 1920×1080 16：9 60
WUXGA 1920×1200 ※5※6 16：10 60
MAC 13" 640×480 4：3 67
MAC 16" 832×624 4：3 75
MAC 19" 1024×768 4：3 75
MAC 21" 1152×870 4：3 75
MAC 23" 1280×1024 5：4 65

HDMI®

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60
SVGA 800×600 4：3 60
XGA 1024×768 ※1 4：3 60
WXGA 1280×768 ※2 15：9 60
1280×800 ※2 16：10 60
1366×768 16：9 60
Quad-VGA 1280×960 4：3 60
SXGA 1280×1024 5：4 60
SXGA+ 1400×1050 4：3 60
WXGA+ 1440×900 16：10 60
WXGA++ 1600×900 16：9 60
WSXGA+ 1680×1050 16：10 60
WSXGA 1920×1200 16：10 60 ※7
HDTV(1080p) 1920×1080 16：9 50/60
HDTV(1080i) 1920×1080 16：9 50/60
HDTV(720p) 1280×720 16：9 50/60
SDTV(480p) 720×480 4：3/16：9 60
SDTV(576p) 720×576 4：3/16：9 50
SDTV(480i) 720×480 4：3/16：9 60
SDTV(576i) 720×576 4：3/16：9 50

コンポーネント

信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
HDTV(1080p) 1920×1080 16：9 50/60
HDTV(1080i) 1920×1080 16：9 50/60
HDTV(720p) 1280×720 16：9 50/60
SDTV(480p) 720×480 4：3/16：9 60
SDTV(576p) 720×576 4：3/16：9 50
SDTV(480i) 720×480 4：3/16：9 60
SDTV(576i) 720×576 4：3/16：9 50

コンポジット ビデオ

信号名 解像度（ドット） 垂直走査周波数(Hz)
NTSC 4：3 60
PAL 4：3 50
PAL60 4：3 60
SECAM 4：3 50
  • ※1
    NP-P604XJLはリアル表示。
  • ※2
    NP-P554WJL/NP-P474WJLはリアル表示。
  • ※3
    オンスクリーンメニューのアスペクトを「自動」に設定しているときは正しく表示できないことがあります。本機の工場出荷時は「自動」に設定しています。該当する解像度の信号を投写するときは、アスペクトを「16：9」に設定してください。
  • ※4
    WXGAモードオフ時。
  • ※5
    WXGAモードオン時。
  • ※6
    NP-P554UJLはリアル表示。
  • ※7
    RB（リデュースドブランキング信号）は154MHzまでです。
  • ■
    本機の解像度を超える信号はアドバンスド・アキュブレンドにより対応。
  • ■
    アドバンスド・アキュブレンドの場合、文字や罫線の太さなどが不均一になったり、色がにじんだりする場合があります。
  • ■
    出荷時はその表示解像度/周波数の標準的な信号に合わせていますが、コンピュータの種類によっては調整が必要な場合があります。
  • ■
    コンピュータ信号は、セパレート同期信号のみ対応しています。

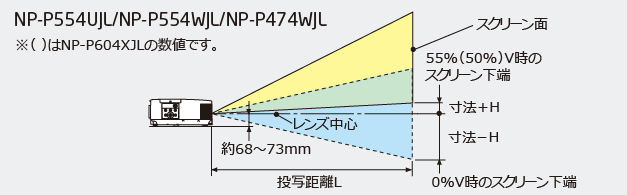

スクリーンサイズと投写距離

下の図はデスクトップで使用するときの例です。

  • 水平投写位置：レンズを中心に左右均等
  • 垂直投写位置：（下表参照）

投写図

1,920×1,200（画面比16：10）の場合

NP-P554UJL
スクリーンサイズ
(横×縦)m		 投写距離 L (m) 寸法H (cm)
ワイド テレ 0%V ～ 55%V
30型 (0.7×0.4) 0.75 1.25 -20.2 ～ +2.0
40型 (0.9×0.5) 1.02 1.68 -26.9 ～ +2.7
50型 (1.1×0.7) 1.29 2.11 -33.7 ～ +3.3
60型 (1.3×0.8) 1.55 2.54 -40.4 ～ +4.0
80型 (1.7×1.1) 2.09 3.40 -53.8 ～ +5.4
100型 (2.2×1.4) 2.62 4.26 -67.3 ～ +6.7
120型 (2.6×1.6) 3.15 5.12 -80.8 ～ +8.0
150型 (3.2×2.0) 3.95 6.42 -101.0 ～ +10.1
200型 (4.3×2.7) 5.29 8.57 -134.6 ～ +13.5
240型 (5.4×3.4) 6.35 10.29 -168.3 ～ +16.2
300型 (6.5×4.0) 7.95 12.88 -201.9 ～ +20.2

1,280×800（画面比16：10）の場合

NP-P554WJL / NP-P474WJL
スクリーンサイズ
(横×縦)m		 投写距離 L (m) 寸法H (cm)
ワイド テレ 0%V ～ 55%V
30型 (0.7×0.4) 0.74 1.28 -20.2 ～ +2.0
40型 (0.9×0.5) 1.01 1.73 -26.9 ～ +2.7
50型 (1.1×0.7) 1.28 2.18 -33.7 ～ +3.3
60型 (1.3×0.8) 1.55 2.63 -40.4 ～ +4.0
80型 (1.7×1.1) 2.10 3.53 -53.8 ～ +5.4
100型 (2.2×1.4) 2.64 4.44 -67.3 ～ +6.7
120型 (2.6×1.6) 3.18 5.34 -80.8 ～ +8.0
150型 (3.2×2.0) 4.00 6.69 -101.0 ～ +10.1
200型 (4.3×2.7) 5.36 8.95 -134.6 ～ +13.5
240型 (5.4×3.4) 6.45 10.76 -168.3 ～ +16.2
300型 (6.5×4.0) 8.08 13.46 -201.9 ～ +20.2

1,024×768（画面比4：3）の場合

NP-P604XJL
スクリーンサイズ
(横×縦)m		 投写距離 L (m) 寸法H (cm)
ワイド テレ 0%V ～ 50%V
30型 (0.6×0.5) 0.75 1.31 -22.9 ～ 0
40型 (0.8×0.6) 1.03 1.77 -30.5 ～ 0
50型 (1.0×0.8) 1.31 2.23 -38.1 ～ 0
60型 (1.2×0.9) 1.59 2.69 -45.7 ～ 0
80型 (1.6×1.2) 2.15 3.61 -61.0 ～ 0
100型 (2.0×1.5) 2.70 4.54 -76.2 ～ 0
120型 (2.4×1.8) 3.26 5.46 -91.4 ～ 0
150型 (3.0×2.3) 4.09 6.84 -114.3 ～ 0
200型 (4.1×3.0) 5.48 9.15 -152.4 ～ 0
240型 (4.9×3.7) 6.59 11.00 -182.9 ～ 0
300型 (6.1×4.6) 8.26 13.77 -228.6 ～ 0
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

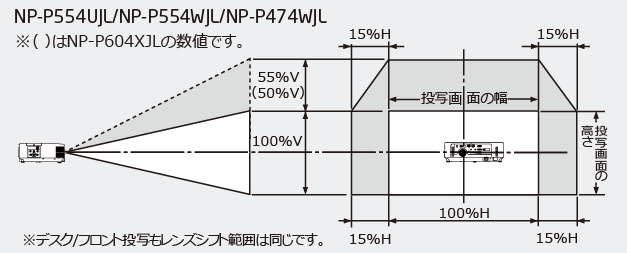

レンズシフト範囲

記号の意味：Vは垂直（投写画面の高さ）、Hは水平（投写画面の幅）を表わし、
レンズシフト範囲を高さおよび幅の比率で表わしています。

レンジシフト範囲
型名 NP-P554UJL / NP-P554WJL / NP-P474WJL NP-P604XJL
垂直方向 +55%、-0% +50%、-0%
水平方向 ±15% ±15%
  • ※
    ページに記載された内容・仕様は販売当時のものです。
