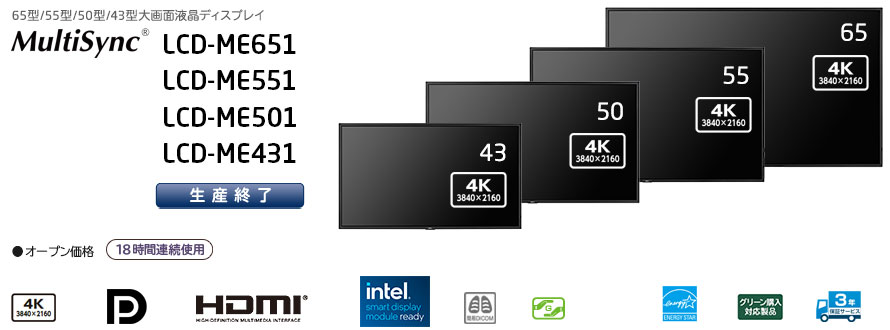

MultiSync® LCD-ME651 / ME551 / ME501 / ME431

生産終了

さまざまな設置環境に対応し、機能拡張も可能。
人の目を引き付ける情報発信に
見やすく使いやすい、4K対応スタイリッシュモデル。

MultiSync LCD-ME651 / ME551 / ME501 / ME431
アイコンの説明はこちら
ディスプレイの設置と接続に関するご注意はこちら
  輝度（最大値）※ コントラスト比 応答速度 視野角 表示画素数
LCD-ME651 400cd/m² 1,200:1 8ms （G to G） 左右178° 上下178° 3,840×2,160 [4K]
LCD-ME551 400cd/m² 1,200:1 8ms （G to G） 左右178° 上下178°

3,840×2,160 [4K]
LCD-ME501 400cd/m² 4,000:1 8ms （G to G） 左右178° 上下178° 3,840×2,160 [4K]
LCD-ME431 400cd/m² 1,200:1 8ms （G to G） 左右178° 上下178° 3,840×2,160 [4K]
  • ※
    輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
    輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。
取扱説明書pdf
三面図
オプション
ファームウェア

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

特長

4K画質の緻密な表現性による優れた訴求力

フルHD解像度の4倍にあたる高解像度4K（3,840×2,160）表示により、4K映像や高解像度画像のディテールまで忠実に再現。 緻密できめ細かい映像表示により視認性が向上し、存在感・臨場感・立体感ある表現力で観る人を引き付けます。

横置き・縦置き設置に対応し、ロゴの位置変更や取り外しも可能

ロゴ位置変更可能ベゼルのイメージ

横置き・縦置き設置のどちらにも対応し、様々な設置環境で効果的な演出が可能です。また、ロゴ位置変更可能ベゼルを採用し、公共性の高い場所におけるロゴオーナメント化にも対応しています。

  • ※
    本機を縦型の状態で使用するときは、必ず正面から見て右側面を上側にしてください。上下逆さまでの設置はできません。

USBメディアプレーヤ機能で音楽・動画・静止画スライドショーを再生

動画、音楽、画像（静止画）ファイルを保存したUSBメモリをディスプレイに接続すれば、パソコンを使わずに動画や音楽の再生、静止画スライドショー表示が可能です。4K60Hzの動画再生に対応し、縦置き設置の場合にも動画や静止画の表示が可能※。
また、自動再生を設定しておけば、ディスプレイの電源オンで自動的にコンテンツの再生を開始できるので、手間をかけずにデジタルサイネージを構築できます。

  • ※
    設置方向に合わせたコンテンツの準備が必要となります。

インテル® スマート・ディスプレイ・モジュール (インテル® SDM)に対応したオプション用スロットで機能拡張が可能

インテル® SDM規格※に対応したオプションボードを背面スロットに装着でき、ディスプレイの機能拡張が可能です。
ディスプレイコントローラなどを装着することで、広告サイネージはもちろん、イベント案内（公共施設）や、行先案内（交通）、番号表示（医療）、ポータル情報共有（オフィス）など、さまざまな用途に活用いただけます。

ディスプレイスロットに装着し内蔵できるオプションボード（別売）

組込型ボードコンピュータ
SB-SDM1C5A / SB-SDM1CEA [生産終了]

SB-SDM1C5A / SB-SDM1CEA画像
インテル®SDM規格対応の組込型ボードコンピュータです。組込用OS「Windows10 IoT Enterprise LTSC 2019（64bit, 日本語版）」をプリインストール済。PanelDirectorやAdWindowの表示端末として、広告サイネージはもちろん、イベントや行先案内、番号表示、ポータル情報共有等に活用いただけます。
  • ※
    LCD-ME431はオプションボード供給電力不足のため非対応です。

メディアプレーヤーボード
MP-03SDM

MP-03SDM画像
インテル®SDM規格対応のメディアプレーヤーボードです。静止画や動画にテロップや音声を加えた番組（お店の広告や案内板など）を表示することができます。コンテンツ制作やネットワーク経由によるコンテンツ配信・更新が可能で、4Kの高解像動画再生にも対応しています。

使用用途にあわせて、映像・音声の適したモードを選択

ディスプレイの一般的な使用を前提としてあらかじめ映像設定（ピクチャーモード）、音響設定（音声モード）が用意されており、適した設定を選んで運用できます。

ピクチャーモード
標準 標準の映像設定
店舗 サイネージ、ブランディングに適した映像設定
会議室 テレビ会議等に適した映像設定
高輝度 外光の明るい環境に適した映像設定
交通機関 公共施設等に適した映像設定
CUSTOM 任意の設定を行える映像設定

音声モード
標準 標準の音響設定
店舗 店舗等でのサイネージ用途に適した音響設定
会議室 電話会議やテレビ会議に適した音響設定
高輝度 視覚的なメッセージを強調するための音響設定（無音状態になります）
交通機関 公共施設等の設置に適した音響設定（無音状態になります）
CUSTOM 任意の設定を行える音響設定

高出力10W+10Wステレオスピーカ内蔵

本体背面に10W＋10Wの高出力ステレオスピーカを内蔵していますので、音声付きのデジタル広告などにも対応し、デジタルサイネージの演出効果を高めることが可能です。また、テレビ会議でのディスプレイなど、オフィスでの用途にもお使いいただけます。

電源ON/OFFを自動管理するスケジュール設定

特定の日付や特定の曜日にスケジュールを設定し、任意の時刻に自動的に電源をON/OFF（スタンバイ）を切り替えることができます。

ディスプレイの設定値をUSBメモリで他のディスプレイにコピー可能

現在制御中のディスプレイの設定値をUSBストレージデバイスを使って他のディスプレイにコピーできます。

制御コマンドに対応

当社製の標準制御コマンドに加え、AMX DeviceDiscovery、Crestron RoomView®などの制御コマンドに対応しています。

NaViSet Administrator 2 対応（無償ダウンロード）

「NaViSet Administrator 2 」はNEC製ディスプレイおよびプロジェクターの運用や資産管理が、ネットワークベースで可能なソフトウェアです。
「NaViSet Administrator 2 」ダウンロードページはこちら

  • OSDメニューやリモコンと同様にディスプレイにアクセスしてコントロール
  • デバイスの診断機能によりエラー発生時にメールで通知
  • ネットワーク上のPC、ディスプレイ内蔵コントローラの運用状況をモニタリング
  • 資産管理、運用状態、コントロール設定などの情報をエクスポート可能

NaViSet Administrator 2 ロゴマーク

仕様

型名 LCD-ME651 LCD-ME551 LCD-ME501 LCD-ME431
サイズ（表示サイズ） 65型（163.9cm） 55型（138.8cm） 50型（125.7cm） 43型（108.0cm）
液晶パネル（カラーTFT液晶）
/ バックライト		 IPS方式液晶（アンチグレア処理・低ヘイズ※1） IPS方式液晶（アンチグレア処理・低ヘイズ※1） VA方式液晶（アンチグレア処理・低ヘイズ※1） IPS方式液晶（アンチグレア処理・低ヘイズ※1）
白色LEDバックライト（直下型）
有効表示領域 1,428.5×803.5mm 1,209.6×680.4mm 1,095.8×616.4mm 941.2×529.4mm
表示画素数 3,840×2,160
画素ピッチ 0.372mm 0.315mm 0.285mm 0.245mm
表示色 約10億7,374万色
視野角（標準値、コントラスト比10：1以上） 左右178°、上下178°
輝度（最大値）※12 400cd/m²
コントラスト比（標準値） 1,200 : 1 1,200 : 1 4,000 : 1 1,200 : 1
応答速度（標準値）※2 8ms (G to G)
走査周波数 水平周波数 15～136kHz
垂直周波数 23～76Hz（50/60Hzフレームロック）
ピクセルクロック 25～600 MHz (HDMI/DisplayPort)
入力端子

 DisplayPort DisplayPortコネクタ×1 デジタルRGB信号
DisplayPort規格 Ver1.2準拠（最大4,096×2,160（60Hz）※3、 HDCP 1.3/2.2）
HDMI
※4※11		 HDMIコネクタ×2 デジタル色差信号
デジタルRGB信号
HDMI（最大4,096×2,160（60Hz）※3、 HDCP 1.4/2.2）
音声端子 オーディオ入力


 DisplayPortコネクタ×1 デジタル音声信号
PCM 32、44.1、48kHz（16, 20, 24bit）
HDMIコネクタ×2 デジタル音声信号
PCM 32、44.1、48kHz（16, 20, 24bit）
オーディオ出力

 3.5φステレオミニジャック×1 アナログ音声信号
入力選択された信号を出力 : ステレオ L/R 0.5Vrms
HDMI (ARC)※5×1 デジタル音声信号
PCM 32、44.1、48kHz（16, 20, 24bit）
音声出力 内蔵スピーカ 10W＋10W（ステレオ）※外部スピーカ端子なし
オプションボード用スロット※11 SDM-L×1、SDM-S×1　※排他使用
制御信号 制御入力コネクタ D-SUB 9ピン（RS-232C）×1
LANコネクタ RJ-45（10BASE-T/100BASE-TX）×1
リモコン入力コネクタ φ3.5mmステレオミニジャック×1
USBポート USB2.0（Type-A）×1：メディアプレーヤー用、電力供給用、供給電圧：5V、最大供給電流：2A
適合規格等 安全 電気用品安全法（ディスプレイ、電源コード）、J62368-1、J3000
不要輻射 VCCI-B、JIS C 61000-3-2、J55032（クラスB）
連続稼働時間 18時間
使用環境条件 温度 0～40℃
湿度 20～80%（結露のないこと）
高度 0～3,000m
設置 横型設置／縦型設置※6
保管環境条件 温度 -20～60℃
湿度 10～80% （結露のないこと）
電源 電源入力 AC100V、50/60Hz
定格入力電流 3.6A 2.9A 2.4A 1.9A
消費電力
（オプション非装着）		 最大※7
（オプション装着※8）		 215W（320W） 155W（265W） 100W（210W） 95W（175W）
標準※9 165W 120W 85W 80W
パワーセーブ 2.0W以下
スタンバイ時※9 0.5W以下
オプションボード供給電力 12V / 5.5A 12V / 3.4A
質量 ディスプレイ本体
（スタンドなし）		 約29.4kg 約19.8kg 約17.3kg 約13.9kg
外形寸法（突起部を除く） 1,462.3（W）
×837.3（H）
×68.1（D）mm		 1,241.8（W）
×712.6（H）
×62.6（D）mm		 1,128.4（W）
×649.0（H）
×62.6（D）mm		 973.0（W）
×561.2（H）
×62.6（D）mm
梱包状態 質量 約41.7kg 約29.5kg 約24.1kg 約19.6kg
寸法 1,736（W）
×1,033（H）
×280（D）ｍｍ		 1,430（W）
×920（H）
×250（D）ｍｍ		 1,298（W）
×860（H）
×224（D）ｍｍ		 1,120（W）
×700（H）
×203（D）ｍｍ
VESA準拠 金具取付ピッチ（4点留め） 400×400mm
M8ネジ（深さ18mm）		 400×400mm
M6ネジ（深さ12mm）		 400×400mm
M6ネジ（深さ12mm）		 200×200mm
M6ネジ（深さ12mm）
主な付属品 電源コード※10（3.0m）、信号ケーブル（2.0m：HDMI/HDMI）、オプションカバー、ワイヤレスリモコン、単4形乾電池×2、クランプ、ネジ（M4×10,ワッシャー付）×1、セットアップマニュアル、付属品シート、保証書 電源コード※10（3.0m）、信号ケーブル（2.0m：HDMI/HDMI）、オプションカバー、ワイヤレスリモコン、単4形乾電池×2、クランプ、ネジ（M4×10,ワッシャー付）×1、ウォールマウントアダプタ×4、ウォールマウントアダプタ用ネジ（M6×35）×4、セットアップマニュアル、付属品シート、保証書
  • ※1
    天井の蛍光灯等が映りこむ場合があります。
  • ※2
    特定階調レベル間（31、63、95、127、159、191、223）の各応答速度の平均値です。
  • ※3
    簡易圧縮表示です。
  • ※4
    すべてのHDMI規格に対応したPCやHDMI機器での動作保証はしておりません。HDMI規格に対応したPCやHDMI機器によっては、正しく表示されない場合があります。
  • ※5
    HDMI IN1のみ。
  • ※6
    縦型の状態で使用するときは、必ず正面から見て右側面を上側にしてください。
  • ※7
    輝度MAX時。
  • ※8
    輝度MAX、オプションボード装着時。
  • ※9
    工場出荷時の設定条件。
  • ※10
    形状は「IEC3Pコネクタ/アースリード付2Pプラグ」です。
  • ※11
    接続機器によっては、HDMIあるいはオプションから3,840×2,160@60Hzの信号を入力した場合、映像が表示されない場合があります。
    このような場合は、本機のOSDメニュー画面から、[入力]⇒[アドバンスト]⇒[HDMI]⇒[設定1]に設定を変更してください。 3,840×2,160＠30Hzの信号を表示することができます。
  • ※12
    輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
    輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。
  • ・
    付属の電源コードは、国内100V商用電源対応品です。

対応解像度

●：対応　〇：HBR2選択時のみ対応  －：非対応

信号名 解像度 走査周波数 HDMI※1 Display
Port
水平 垂直 設定1 設定2
VGA 640×480 31.5kHz 60Hz ● ● ●
SVGA 800×600 37.9kHz ● ● ●
XGA 1,024×768 48.4kHz ● ● ●
HD 1,280×720 45.0kHz ● ● ●
WXGA 1,280×768 47.8kHz ● － ●
1,280×800 49.7kHz ● ● ●
SXGA 1,280×1,024 64.0kHz ● ● ●
WXGA 1,360×768 47.7kHz ● － ●
1,366×768 47.7kHz ● － ●
SXGA+ 1,400×1,050 65.3kHz ● ● ●
WXGA+ 1,440×900 55.9kHz ● ● ●
UXGA 1,600×1,200 75.0kHz ● ● ●
WSXGA+ 1,680×1,050 65.3kHz ● ● ●
Full HD 1,920×1,080 67.5kHz ● ● ●
WUXGA 1,920×1,200 74.6kHz － ● ●
4K/2 1,920×2,160 133.3kHz － ● －
4K 3,840×2,160 54.0kHz 24Hz ● ● ●
56.3kHz 25Hz ● ● ●
65.7kHz 30Hz － － ●
67.5kHz ● ● ●
112.5kHz 50Hz － ●※3 〇
133.3kHz※2 60Hz － － 〇
135.0kHz※2 － ●※3 〇
4,096×2,160（簡易圧縮表示） 54.0kHz 24Hz ● ● ●
56.3kHz 25Hz － ● ●
67.5kHz 30Hz － ● ●
112.5kHz 50Hz － ●※3 〇
135.0kHz 60Hz － ●※3 〇
HDTV
（1080p）		 1,920×1,080 27.0kHz 24Hz ● ● ●
28.1kHz 25Hz ● ● ●
33.8kHz 30Hz ● ● ●
56.3kHz 50Hz ● ● ●
67.5kHz 60Hz ● ● ●
HDTV
（1080i）		 1,920×1,080（interlace） 28.1kHz 50Hz ● ● ●
33.8kHz 60Hz ● ● ●
HDTV
（720p）		 1,280×720 37.5kHz 50Hz ● ● ●
45.0kHz 60Hz ● ● ●
SDTV（576p） 720×576 31.3kHz 50Hz ● ● ●
SDTV（480p） 720×480 31.5kHz 60Hz ● ● ●
SDTV（576i） 720×576（interlace） 15.6kHz 50Hz ● ● －
SDTV（480i） 720×480（interlace） 15.7kHz 60Hz ● ● －
  • ※1
    設定1（24Hz/25Hz/30Hz）、設定2（50Hz/60Hz）
  • ※2
    推奨信号タイミング
  • ※3
    接続機器によっては、HDMIあるいはオプションから3,840×2,160@60Hzの信号を入力した場合、映像が表示されない場合があります。
    このような場合は、本機のOSDメニュー画面から、[入力]⇒[アドバンスト]⇒[HDMI]⇒[設定1]に設定を変更してください。 3,840×2,160＠30Hzの信号を表示することができます。

USBメモリのデータ形式と表示/再生可能なファイル仕様

対応ファイルシステム FAT16(最大2GB)
FAT32(最大4GB)
NTFS
最大フォルダ階層数 9
最大写真枚数 997
写真モード
拡張子 データ形式 画像最小解像度(横×縦) 画像最大解像度(横×縦)
JPEG、JPG、JPE ベースラインJPEG  75×75 ピクセル 15,360×8,640 ピクセル
音楽モード
拡張子 データ形式 最大ビットレート 最大チャンネル数
MP3 MPEG1/2 Layer3(MP3) 320kbps 2ch
動画モード
コンテナフォーマット 対応映像コーデック 対応音声コーデック
MPG、MPEG MPEG1、MPEG2、 MPEG4 LPCM、MP3、AAC
TS MPEG2、 H.264、 HEVC/H.265 LPCM、MP3、AAC
MP4 MPEG2、MPEG4、H.263、H.264、HEVC/H.265 LPCM、MP3、AAC
WMV H.264、Windows Media Video 9 WMA 9、WMA 10 Pro
映像コーデック 映像最大ビットレート※2 最大解像度(横×縦)
MPEG1 40Mbps 1,920×1,080＠30Hz
MPEG2 40Mbps 1,920×1,080＠30Hz
MPEG4 40Mbps 1,920×1,080＠30Hz
H.263 40Mbps 1,920×1,080＠30Hz
H.264 135Mbps 3,840×2,160＠60Hz
HEVC/H.265 100Mbps 3,840×2,160＠60Hz
Windows Media Video 9
(WMV3)		 40Mbps 1,920×1,080＠30Hz
音声コーデック 音声最大ビットレート※2 最大チャンネル数
LPCM 1.5Mbps 5.1ch※1
MPEG1/2 Layer3(MP3) 320kbps 2ch
AAC AAC-LC:576kbps
HE-AAC v1: 288kbps
HE-AAC v2: 144kbps		 5.1ch※1
WMA 9 Standard 320kbps 2ch
WMA 10 Pro M0 192kbps 2ch
WMA 10 Pro M1 384kbps 5.1ch※1
WMA 10 Pro M2 768kbps 5.1ch※1
  • ※1
    2chに変換して再生されます。
  • ※2
    映像、音声の最大ビットレートを組み合わせた場合、スムーズに再生されない場合があります。
  • ・
    全てのUSB機器に対して、その動作を保証するものではありません。
  • ・
    USBハブは使用しないでください。
  • ・
    上記条件を満たしているファイルでも再生できない場合があります。
  • ・
    ファイルのビットレートによっては、正常に再生されないことがあります。
  • ・
    本機がサポートしていないコーデックで作成された動画ファイルは再生できません。
  • ・
    フォルダ名、ファイル名は半角英数字をご使用ください。全角文字や半角文字は正しく表示されない事があります。

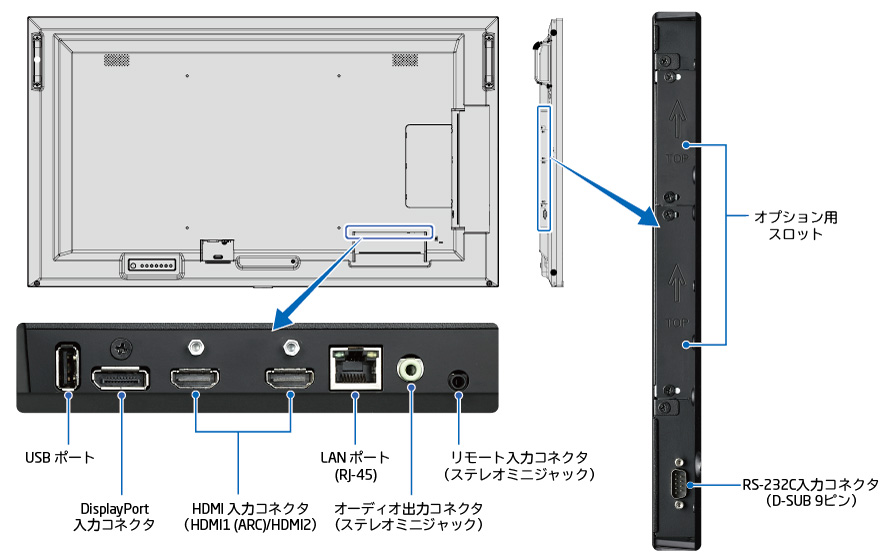

端子部

入力端子
  • HDMI/HDMIケーブル（2.0m）を添付しています。

オプション

オプション品名 型名 希望小売価格 対応機種
壁掛け金具 ST-TM50※1
[生産終了]		 オープン価格 LCD-ME651
LCD-ME551
LCD-ME501
LCD-ME431※2
ST-WM50
[生産終了]		 オープン価格
ST-TM10H
[生産終了]		 オープン価格 LCD-ME431※2
VESA変換金具 ST-WT10-300
[生産終了]		 オープン価格 LCD-ME551
LCD-ME501
自立スタンド（横設置専用） ST-65M
[生産終了]		 オープン価格 LCD-ME651
ST-43M
[生産終了]		 オープン価格 LCD-ME551
LCD-ME501
LCD-ME431
キャスター付スタンド スタンド
（昇降機能付）		 ST-CS40-S※3
[生産終了]		 オープン価格 LCD-ME651
LCD-ME551
LCD-ME501
前面棚板 ST-CS40-S-FT※3
[生産終了]		 オープン価格
棚板 ST-CS30-S-FT※3
[生産終了]		 オープン価格 LCD-ME551
LCD-ME501
カメラ台・棚板用
落下防止バンド		 ST-CS30-SR
[生産終了]		 オープン価格
キャスター付スタンド スタンド ST-CS31-B※4
[生産終了]		 オープン価格 LCD-ME651
LCD-ME551
LCD-ME501
LCD-ME431※2
棚板 ST-CS31-B-FT
[生産終了]※3		 オープン価格
カメラ台 ST-CS31-B-CS
[生産終了]※3		 オープン価格
カメラ台・棚板用
落下防止バンド		 ST-CS31-SR
[生産終了]		 オープン価格
キャスター付スタンド スタンド ST-CS20-B※5※6※8
[生産終了]		 オープン価格 LCD-ME551※7
LCD-ME501※7
LCD-ME431
キャスター付スタンド スタンド ST-45SC-NB
[生産終了]		 オープン価格 LCD-ME431
人感センサ内蔵リモートコントロールキット KT-RC3
[生産終了]		 オープン価格 LCD-ME651
LCD-ME551
LCD-ME501
LCD-ME431
キャリブレーションセンサ LCD-MDSVSENSOR®3
[生産終了]		 オープン価格
インテル® SDM対応
オプションボード		 組込型コンピュータ
インテル® SDM Core-i5モデル		 SB-SDM1C5A
[生産終了]		 オープン価格 LCD-ME651
LCD-ME551
LCD-ME501
LCD-ME431
組込型コンピュータ
インテル® SDM Celeronモデル		 SB-SDM1CEA
[生産終了]		 オープン価格
メディアプレーヤーボード MP-03SDM
[生産終了]		 オープン価格
メディアプレーヤー MP-03
[生産終了]		 オープン価格
  • ※1
    角度調節範囲には壁面とディスプレイ本体が干渉するため以下の制限があります。
    ディスプレイ型名 角度調節範囲
    横設置 縦設置
    LCD-ME651 0°～9° 0°～6°
    LCD-ME551 / ME501 0°～10° 0°～7°
    LCD-ME431 0°～10° 0°～10°
  • ※2
    取り付けにはウォールマウントアダプタ（ディスプレイ添付品）を使用します。
  • ※3
    ディスプレイの取り付け高さ・向きによってはディスプレイと干渉します。
  • ※4
    総積載量は、ディスプレイ、カメラ台、棚板への積載物を含んで73kg以下であること。
  • ※5
    使用環境「周囲温度：35℃以下」
  • ※6
    設置の際は、必ずスタンド添付の「スペーサ」をご使用ください。
  • ※7
    ST-CS20-B：2021年4月出荷分から対応。
    （これ以前出荷分のST-CS20-BはVESA400×400非対応のため、組み合わせ設置できませんのでご注意ください。）
  • ※8
    内蔵メディアプレーヤ機能を使用する場合、コンテンツ更新の際に市販のUSB延長ケーブルが必要となります。
    またUSB延長ケーブルは、ディスプレイをスタンドに取り付ける前にディスプレイ本体に接続してください。
  • ※9
    オプションボードを使用する際には、出荷時にディスプレイ本体に取り付けてあるオプションカバーを取り外し、付属のオプションカバーを取り付けてください。
    詳細は、MEシリーズ オプションボード設置マニュアルをご覧ください。
  • ※10
    LCD-ME431はオプションボード供給電力不足のため非対応です。

ディスプレイの設置と接続に関するご注意

  • ※
    ページに記載された内容・仕様は販売当時のものです。
