MultiSync® LCD-M981 / M861 / M751
生産終了デジタルサイネージから会議用途まで幅広く活躍
NEC独自の色補正機能SpectraView®エンジンにより
より正確な色を再現
| 輝度(最大値)※ | コントラスト比 | 応答速度 | 視野角 | 表示画素数 | |
|---|---|---|---|---|---|
| LCD-M981 | 500cd/m² | 1,100:1 | 8ms （G to G） | 左右178° 上下178° | 3,840×2,160[4K] |
| LCD-M861 | 1,200:1 | ||||
| LCD-M751 |
- ※
特長
デジタルサイネージとしての利用
より正確な色を再現するSpectraView®エンジンで、映像をありのままに表示
NEC独自の色補正機能「SpectraViewエンジン」により、液晶パネル個体ごとの特性や筐体内温度などの情報から、画質設定に合ったルックアップテーブルをリアルタイムに生成して色補正を実施、より正確な色再現を行います。
画質設定ごとのキャリブレーションを行うことなく、リモコンによるモード切り替えでsRGBをはじめとした業界標準とされるさまざまな色域を表示※でき、コンテンツに合った画質設定が可能です。
- ※各色域のRGB色度点は完全には包含されません。
| ピクチャーモードのプリセット一覧 | |
|---|---|
| sRGB | インターネット、Windows®、スマートフォン、デジタルカメラで標準的に用いられる設定です。一般的なカラーマネジメント用途におすすめします。 |
| AdobeRGB | プロ用デジタルカメラ、印刷環境など高度なグラフィック用途で用いられる広色域設定です。 |
| eciRGB_v2 | ヨーロッパの印刷業界で用いられる色空間です。 |
| DCI-P3 | デジタルシネマに用いられる設定です。 |
| Rec.709 | HDTV放送に用いられる設定です。 |
| Rec.2100(HLG) | UHD放送などのHDR映像に適した設定です。 |
| Rec.2100(PQ) | UHDパッケージコンテンツやインターネット動画配信サービスなどのHDR映像に適した設定です。 |
| Low Blue | 画面から発光されるブルーライトを低減し、目に優しい表示をおこないます。紙の見え方に近い設定です。 |
| Signage | デジタルサイネージなどの明るい環境での使用に適した、高輝度・高色温度の色設定です。 |
| TV Studio | ディスプレイの画面がカメラで撮影されるようなスタジオ撮影に適した色設定です。TVスタジオのような電球色照明に合った色合いで表示します。 |
| Full | 色空間の補正をおこなわず、液晶パネルの特性で表示します。外部機器でカラーマネジメントをおこなう際に適した設定です。 |
| DICOM sim. | X線画像の表示など医用画像の参照に適した画質設定です。実際の診断には使用しないでください。 |
| Programmable | MultiProfilerなどの対応アプリケーションで使用します。対応アプリケーションで名前を変更できます。 |
インテル® スマート・ディスプレイ・モジュール (インテル® SDM)に対応した
オプション用スロットで機能拡張が可能
インテル® SDM規格※に対応したオプションボードを背面スロットに装着でき、ディスプレイの機能拡張が可能です。
ディスプレイコントローラなどを装着することで、広告サイネージはもちろん、イベント案内（公共施設）や、行先案内（交通）、番号表示（医療）、ポータル情報共有（オフィス）など、さまざまな用途に活用いただけます。
- ※インテル® SDM。インテル® SDMスモール（インテル® SDM-S）、 インテル® SDMラージ（インテル® SDM-L）（SDM 2.0）に対応。
パブリックディスプレイへのオプションボード取り付け手順
ディスプレイ背面のスロットカバーと、スロット内部のセンターレールを取り外し、オプションボードをスロットに内蔵します。
ディスプレイスロットに装着し内蔵できるオプションボード（別売）
電源オン/オフを自動管理するスケジュール設定
特定の日付や特定の曜日にスケジュールを設定し、任意の時刻に自動的に電源オン/オフ（スタンバイ）を切り替えることができます。
ボタン操作のロック機能で、お客様が触ることによる誤動作を防止
画面表示中に設定や表示を変更されないよう、本体コントロールパネルやリモコンからのボタン操作をロックすることができます。
マルチスクリーンとしての利用

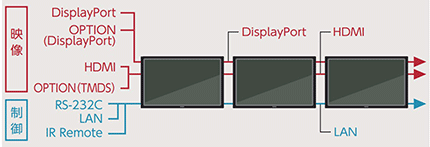

デイジーチェーン接続に対応し、複数画面によるマルチスクリーンを構成
映像信号、制御信号ともにデイジーチェーン接続に対応しています。
DisplayPortによる映像信号（DisplayPort、OPTION（DisplayPort））は同ケーブル1本で、その他の入力映像信号（HDMI、OPTION（TMDS））はHDMIケーブル一本で出力可能です。制御信号はLANケーブル1本で出力できます。
- ※DisplayPort/HDMI共に最大9台（HDCPなし）まで。

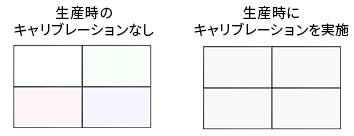

構成するディスプレイ間での色合わせ
ディスプレイ間で最も気になりやすい、全白画面の色ばらつきを抑制します。 SpectraViewエンジン搭載モデルは生産時に全数調整済みです。長期使用による色のばらつきが発生した場合も、隣接画面の白色を基準として近い画質に自動設定できます。
SpectraViewエンジン搭載モデルは
生産時に全数調整済み

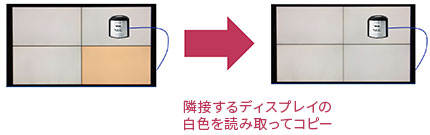

長期使用による色のばらつきが発生した場合も
隣接画面の白色を基準として近い画質に自動設定
※オプションのキャリブレーションセンサ LCD-MDSVSENSOR®3を使用します。
パソコンや専用のソフトウェアなしで色補正できる
スタンドアローンキャリブレーション対応
長期使用でパネル特性が変化したときなどのキャリブレーション実施時も、パソコンや専用のキャリブレーションソフトウェアを使用することなく、外部カラーセンサをディスプレイ本体に接続することで、キャリブレーションを実施※できます。
- ※オプションのキャリブレーションセンサ LCD-MDSVSENSPOR®3が必要です。
4台接続によりリアル8K映像を表示可能※
タイルマトリクス機能（垂直方向ディスプレイ2台×水平方向ディスプレイ2台）とDisplayPortデイジーチェーン機能の組み合わせでリアル8K映像を表示することができます。
また、1台でも8K信号を4K表示することができます。
- ※8K信号対応は、DisplayPort1入力のみ。OSDでDSC設定を許可にする必要があります。
- ※8K信号を入力するときは8KロゴのついたDisplayPortケーブルをご使用ください。
縦置き設置のディスプレイを組み合わせてマルチスクリーンを構成
ディスプレイを縦置き設置してマルチスクリーンを構成する場合でも、表示する映像コンテンツを回転して作成する必要がなく、既存のシステムやブルーレイプレーヤなどからそのままの映像で大型サイネージを構成できます。
- ※映像信号は、HDMI、もしくはDisplayPortのデイジーチェーン接続が可能です。
- ※最大10×10まで対応します。
隣接したディスプレイのリモコン誤動作の防止
リモコンに、モニターIDと同様のID番号を設定することができます。複数台のディスプレイが並んだ場所で使用する場合、リモコンをIDモードで動作させIDを切り替えることにより、ディスプレイを個別に操作することができます。

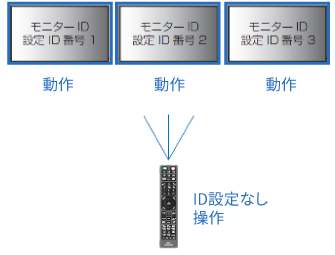

リモコンのIDモード未設定の場合
リモコンを操作すると
近くのモニタがすべて動作してしまう
近くのモニタがすべて動作してしまう

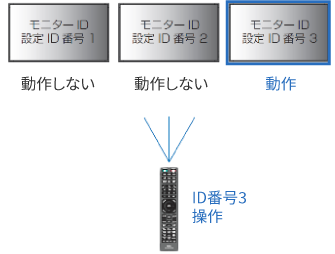

リモコンのIDモードでID番号を設定した場合
リモコンのIDモードでID番号が3の場合、
ID番号3のディスプレイだけが操作できる
ID番号3のディスプレイだけが操作できる
会議用ディスプレイとしての利用
4K画質の緻密な表現を等身大で表示できる大画面ディスプレイ
フルHD解像度の4倍にあたる高解像度4K（3,840×2,160）表示により、4K映像や高解像度画像のディテールまで忠実に再現。 緻密できめ細かい映像表示により視認性が向上し、98型/86型/75型の大画面表示による存在感・臨場感・立体感で観る人を引き付けます。縦置き/横置き設置に対応しているので、柔軟な設置性でさまざまな用途、設置環境に応えます。
- ※本機を縦型の状態で使用するときは、必ず正面から見て右側面を上側にしてください。上下逆さまでの設置はできません。
内蔵スピーカによる音声出力
10W＋10Wのステレオスピーカを内蔵しています。オンライン会議などを行っている場合に、別途スピーカを用意することなく、クリアな音を聴かせることができます。
操作画面を見せずにプレゼン資料を切り替え
リモコン操作により、全画面をキャプチャして、キャプチャした画面を表示した状態で静止させることができます。プレゼンテーションの合間で操作画面を表示させたくない場合などに便利です。
その他の特長
2画面マルチや4画面マルチの画面表示に対応
1画面表示を2画面/4画面に分割して表示できるマルチ画面モードを搭載しており、映像を最大4画面でマルチ表示することができます。
複数の情報をまとめて表示でき、効果的な映像演出や効率的な情報発信が可能です。
- ※「スクリーンセーバー」の「モーション」、「映像反転」のオフ以外、「タイルマトリクス」、「高速入力切替」、「デュアルデイジーチェーンモード」、「DisplayPort1」の「DisplayPortバージョン」を「1.4」に設定すると、本機能は解除されます。
- ※本機能の動作時に「スチル機能」または「ポイントズーム機能」は動作しません。
- ※CECを「設定1」または「設定2」に設定している場合、リモコン操作によるマルチ画面操作に一部制限があります。
- ※「4PBP」に設定されている場合、DisplayPort入力には制限があります。「DisplayPort1」、「DisplayPort2」、「OPTION（DisplayPort）」から最大2つの入力が設定可能です。また、「回転」は動作しません。
使用用途にあわせて、映像・音声に適したモードを選択
設置環境に適した映像設定（ピクチャーモード）、音響設定（音声モード）が用意されており、設定作業の手間を軽減できます。
| ピクチャーモード | |
|---|---|
| 標準 | 標準の映像設定 |
| 店舗 | サイネージに適した映像設定 |
| 会議室 | オンライン会議等に適した映像設定 |
| 高輝度 | 外光の明るい環境に適した映像設定 |
| 交通機関 | 公共施設等に適した映像設定 |
| CUSTOM | 任意の設定を行える映像設定 |
| 音声モード | |
|---|---|
| 標準 | 標準の音響設定 |
| 店舗 | サイネージ用途に適した音響設定 |
| 会議室 | 電話会議やオンライン会議に適した音響設定 |
| 高輝度 | 視覚的な強調をするための音響設定（無音状態になります） |
| 交通機関 | 公共施設等の設置に適した音響設定（無音状態になります） |
| CUSTOM | 任意の設定を行える音響設定 |
また従来の音声ミュートに加えて映像のミュートにも対応しており、リモコン操作で音声と映像を個別にミュートすることが可能です。
HDR10に対応し、より自然で鮮やかな映像を表現
従来のSDR（スタンダードダイナミックレンジ）に比べてより広い、明るさの幅を表現できるHDR（ハイダイナミックレンジ）信号入力に対応。Windows10/11がサポートしているHDR10に対応し、明暗差の大きい映像もより自然に近い見え方で再現できます。HDR信号はHLG（ハイブリッドログガンマ）方式とPQ方式に対応（HDMI入力時）。その他の信号やHDMI入力時以外では、手動でHLG方式やPQ方式に適したガンマ設定を選択できます。
人の動きに応じた動作を設定できる人感センサ(オプション)に対応
オプションの人感センサ内蔵リモートコントロールキット（KT-RC3）を使用すると、人の動きを感知して表示画面や音声を自動でON/OFFできます。デジタルサイネージなどにおいては、不要な電力の削減に貢献します。更に、カスタム設定においては、表示コンテンツの切り替えや画面の輝度、音量の調節など細かな設定が可能です。
外光センサにより視認性と省エネを両立
ディスプレイに内蔵された外光センサが周囲の明るさを検知して、ディスプレイの明るさを設定した輝度に自動調節します。
周囲が明るい時、および暗い時のそれぞれの輝度を設定することにより、お使いの環境に適した輝度に自動的に調節できます。空間の明るさに応じた輝度を保ち、優れた視認性と省エネを両立します。

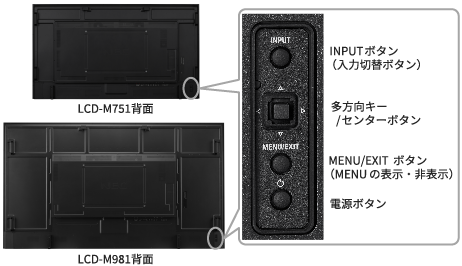

直感的な操作が可能なJoystickキーを採用
ディスプレイ設定の変更の際、本体の背面のJoystickキーを利用して、上下左右へ直感的に操作可能です。
設定値コピーで導入時の工数を削減
現在制御中のディスプレイの設定値をUSBストレージデバイスを使って他のディスプレイにコピーできます。
制御コマンドに対応
当社製ディスプレイの標準制御コマンドやSNMPはもちろん、AMX DeviceDiscovery、PJLink®、Crestron RoomView®といった一般的な制御コマンドにも対応しています。
グリーン購入対応製品
2001年4月に施行された「グリーン購入法（国等による環境物品等の調達の推進等に関する法律）」では、国等の機関が購入する物品について、環境負荷低減に資する製品・サービス等の購入が義務付けられており、また地方公共団体については努力義務が、そして事業者には、製品の環境情報提供と環境負荷の少ない製品を選択するよう努めることが義務付けられています。
LCD-M981/M861/M751はグリーン購入法に基づく「環境物品等の調達の推進に関する基本方針」に適合したグリーン購入対応製品です。

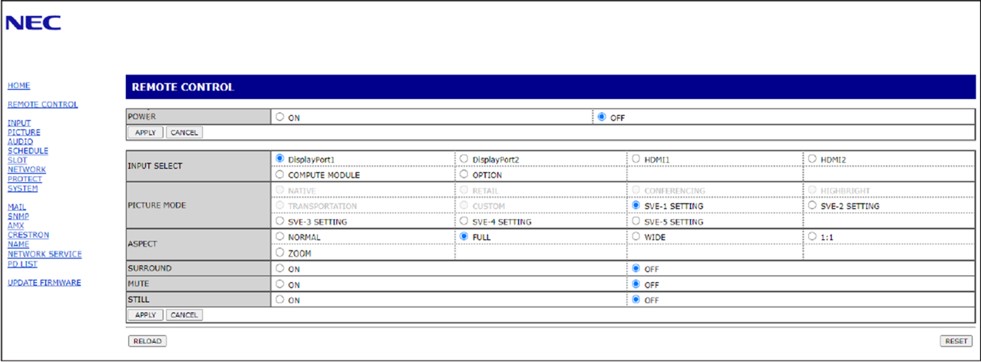

環境省「国等による環境物品等の調達の推進等に関する法律（グリーン購入法）」Webブラウザを使ったリモートコントロール
本機をネットワークに接続した場合、Webブラウザを使用してPCの画面上から電源ON/OFFや入力切替などを行うことができます。
Webブラウザを起動し、URLに「http://〈本機のIP アドレス〉」を入力することで可能です。
- ※事前に本機にIPアドレスを設定しておく必要があります。
NaViSet Administrator 2 対応（無償ダウンロード）
運用管理ソフトウェア「NaViSet Administrator 2 」を利用することで、NEC製ディスプレイおよびプロジェクターの運用や資産管理が、ネットワークベースで可能になります。
「NaViSet Administrator 2 」は無償でダウンロードできます
- パソコン画面上からOSDメニュー設定やリモコン操作を実施
- 異常を検知した場合に電子メールで管理者に通知
- 製品型番、製造番号、運用状態などを一括管理、一覧表のファイルとしてエクスポート可能
仕様
| 型名 | LCD-M981 | LCD-M861 | LCD-M751 | ||
|---|---|---|---|---|---|
| サイズ（表示サイズ） | 98型（247.69cm） | 86型（217.43cm 対角） | 75型（189.27cm 対角） | ||
| 液晶パネル（カラーTFT液晶） / バックライト |
IPS方式液晶（アンチグレア処理・高ヘイズ※1） | ||||
| 白色LEDバックライト（直下型） | |||||
| 有効表示領域 | 2,158.85×1,214.35mm | 1,895.04×1,065.96mm | 1649.66×927.94mm | ||
| 表示画素数 | 3,840×2,160 | ||||
| 画素ピッチ | 0.562mm | 0.494mm | 0.430mm | ||
| 表示色 | 約10億7,374万色 | ||||
| 視野角（標準値、コントラスト比10：1以上） | 左右178°、上下178° | ||||
| 輝度（最大値）※2 | 500cd/m² | ||||
| コントラスト比（標準値） | 1,100 : 1 | 1,200 : 1 | |||
| 応答速度（標準値）※3 | 8ms (G to G) | ||||
| 走査周波数 | 水平周波数 | 15～135kHz（HDMI） 22～264kHz（DisplayPort1） / 22～134kHz（DisplayPort2） | |||
| 垂直周波数 | 23～76Hz（50/60Hzフレームロック） | ||||
| ピクセルクロック | 25〜600MHz（HDMI) 25〜2,380MHz（DisplayPort1）/ 25〜570MHz（DisplayPort2） | ||||

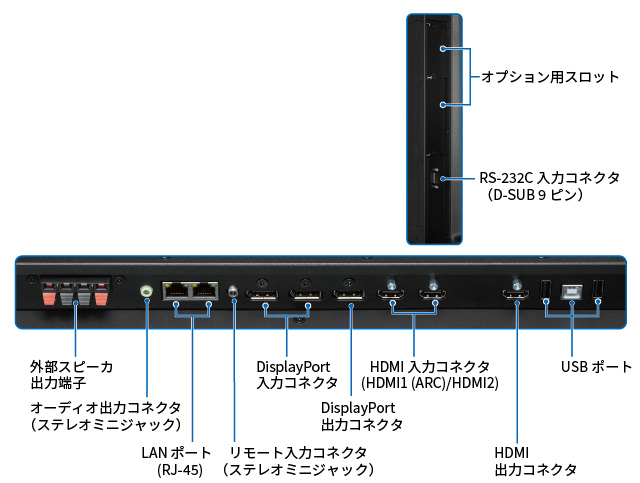

| 入力端子 | DisplayPort | DisplayPortコネクタ×2 | デジタルRGB信号 | ||
| ＜IN 1＞DisplayPort規格 Ver1.4準拠（最大7,680×4,320（60Hz）※4、 HDCP 1.3/2.2） ＜IN 2＞DisplayPort規格 Ver1.2準拠（最大4,096×2,160（60Hz）※4、 HDCP 1.3/2.2） | |||||
| HDMI ※5※6 |
HDMIコネクタ×2 | デジタル色差信号 デジタルRGB信号 | |||
| HDMI（最大4,096×2,160（60Hz）※4、 HDCP 1.4/2.2） | |||||
| 出力端子 | DisplayPort | DisplayPortコネクタ×1 | デジタルRGB信号 | ||
| DisplayPort規格 Ver1.4準拠（最大7,680×4,320（60Hz）※4、 HDCP 1.3/2.2） | |||||
| HDMI | HDMIコネクタ×1 | デジタル色差信号 デジタルRGB信号 | |||
| HDMI（最大4,096×2,160（60Hz）※4、 HDCP 1.4/2.2） | |||||
| 音声端子 | オーディオ入力 | DisplayPortコネクタ×2 | デジタル音声信号 | ||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||||
| HDMIコネクタ×2 | デジタル音声信号 | ||||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||||
| オーディオ出力 |
3.5φステレオミニジャック×1 | アナログ音声信号 | |||
| 入力選択された信号を出力 : ステレオ L/R 0.5Vrms | |||||
| HDMIコネクタ（ARC※7）×1 | デジタル音声信号 | ||||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||||
| 音声出力 | 外部スピーカ端子 | 8Ω、音声出力15W+15W（実用最大出力） | |||
| 内蔵スピーカ | 10W＋10W（ステレオ） | ||||
| オプションボード用スロット※6 | SDM-L×1、SDM-S×1 ※排他使用 | ||||
| 制御信号 | 制御入力コネクタ | D-Sub9ピン（RS-232C）×1 | |||
| LANコネクタ | RJ-45（10BASE-T/100BASE-TX）×2 | ||||
| リモコン入力コネクタ | φ3.5mmステレオミニジャック×1 | ||||
| USBポート | USB-A | ダウンストリーム | USB2.0（Type-A）×1 | ||
| USB-B | アップストリーム | USB2.0（Type-B）×1 | |||
| SERVICE | 電源ポート 5V/2A（最大）、ファームウェアアップデートポート×1 | ||||
| 適合規格等 | 安全 | 電気用品安全法（ディスプレイ、電源コード）、J62368-1、J3000 | |||
| 不要輻射 | VCCI-B、JIS C 61000-3-2、J55032（クラスB） | ||||
| 連続稼働時間 | 24時間 | ||||
| 使用環境条件 | 温度 | 0～40℃ | |||
| 湿度 | 20～80%（結露のないこと） | ||||
| 高度 | 3,000m以下 | ||||
| 設置 | 横型設置／縦型設置※8 | ||||
| 保管環境条件 | 温度 | -20～60℃ | |||
| 湿度 | 10～80% （結露のないこと） | ||||
| 電源 | 電源入力 | AC100-240V、50/60Hz | |||
| 定格入力電流 | 7.0A（100V） 2.7A（240V） |
6.6A（100V） 2.6A（240V） |
4.9A（100V） 2.0A（240V） | ||
| 消費電力 （オプション非装着） |
最大※9 （オプション装着※10） |
460W （590W） |
430W （560W） |
275W （410W） | |
| 標準※11 | 340W | 320W | 205W | ||
| パワーセーブ | 2.0W以下 | ||||
| スタンバイ時 | 0.5W以下 | ||||
| オプションボード供給電力 | 12V / 5.5A | ||||
| 質量 | 約67.0kg | 約47.9kg | 約38.2kg | ||
| 外形寸法（突起部を除く） | 2,194.7（W） ×1,250.2（H） ×84.3（D）mm |
1,927.6（W） ×1,099.1（H） ×83.2（D）mm |
1,682.3（W） ×961.1（H） ×83.2（D）mm | ||
| 梱包状態 | 質量 | 約98.7kg | 約65.1kg | 約51.5kg | |
| 寸法 | 2,350（W） ×1,400（H） ×310（D）mm |
2,090（W） ×1,225（H） ×225（D）mm |
1,830（W） ×1,070（H） ×225（D）mm | ||
| VESA準拠 金具取付ピッチ（4点留め） | 600×400mm M8ネジ（深さ18mm） | ||||
| チルト角 | ±15° | ||||
| 主な付属品 | 電源コード※12（3.0m）、信号ケーブル（3.0m：HDMI/HDMI）、ワイヤレスリモコン、単4形乾電池×2、クランプ、ネジM4×1、セットアップマニュアル、重要なお知らせ、保証書 | ||||
- ※1天井の蛍光灯等が映りこむ場合があります。
- ※2輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性により変わります。
また、輝度は経年劣化により低下します。一定の輝度を維持するものではありません。 - ※3特定階調レベル間（31、63、95、127、159、191、223）の各応答速度の平均値です。
- ※4簡易圧縮表示です。
- ※5すべてのHDMI規格に対応したPCやHDMI機器での動作保証はしておりません。HDMI規格に対応したPCやHDMI機器によっては、正しく表示されない場合があります。
- ※6接続機器によっては、HDMIあるいはオプションから3,840×2,160@60Hzの信号を入力した場合、映像が表示されない場合があります。
このような場合は、本機のOSDメニュー画面から、[入力]⇒[アドバンスト]⇒[HDMI]⇒[設定1]に設定を変更してください。 3,840×2,160＠30Hzの信号を表示することができます。 - ※7HDMI IN1のみ。
- ※8縦型の状態で使用するときは、必ず正面から見て右側面を上側にしてください。
- ※9輝度MAX時。
- ※10輝度MAX、オプションボード装着時。
- ※11工場出荷時の設定条件。
- ※12形状は「IEC3Pコネクタ/アース線付2Pプラグ」です。
付属の電源コードは、国内100V商用電源対応品です。 - ・仕様は予告なしに変更することがあります。
対応信号一覧
●：対応 －：非対応
| 信号名 | 解像度 | 走査周波数 | HDMI | DisplayPort | 備考 | ||
|---|---|---|---|---|---|---|---|
| 水平 | 垂直 | 設定 1 | 設定 2 | ||||
| VGA | 640×480 | 31.5kHz | 60Hz | ● | ● | ● | |
| SVGA | 800×600 | 37.9kHz | 60Hz | ● | ● | ● | |
| XGA | 1,024×768 | 48.4kHz | 60Hz | ● | ● | ● | |
| HD | 1,280×720 | 45.0kHz | 60Hz | ● | ● | ● | |
| WXGA | 1,280×800 | 49.7kHz | 60Hz | ● | ● | ● | |
| SXGA | 1,280×1,024 | 64.0kHz | 60Hz | ● | ● | ● | |
| WXGA | 1,360×768 | 47.7kHz | 60Hz | ● | － | ● | |
| 1,366×768 | 47.7kHz | 60Hz | ● | ● | ● | ||
| SXGA+ | 1,400×1,050 | 65.3kHz | 60Hz | ● | ● | ● | |
| WXGA+ | 1,440×900 | 55.9kHz | 60Hz | ● | ● | ● | |
| UXGA | 1,600×1,200 | 75.0kHz | 60Hz | ● | ● | ● | |
| WSXGA+ | 1,680×1,050 | 65.3kHz | 60Hz | ● | ● | ● | |
| フルHD | 1,920×1,080 | 67.5kHz | 60Hz | ● | ● | ● | |
| WUXGA | 1,920×1,200 | 74.6kHz | 60Hz | ● | ● | ● | |
| 4K/2 | 1,920×2,160 | 133.3kHz | 60Hz | ● | ● | ● | |
| 4K | 3,840×2,160 | 54.0kHz | 24Hz | ● | ● | － | |
| 52.4kHz | 24Hz | － | － | ●※4 | |||
| 56.3kHz | 25Hz | ● | ● | － | |||
| 65.7kHz | 30Hz | － | － | ● | |||
| 67.5kHz | 30Hz | ● | ● | － | |||
| 112.5kHz | 50Hz | － | ● | － | |||
| 133.3kHz | 60Hz | － | － | ●※1 | 推奨信号タイミング | ||
| 135.0kHz | 60Hz | － | ● | ● | 推奨信号タイミング | ||
| 4,096×2,160 | 52.4kHz | 24Hz | － | － | ●※4 | 簡易圧縮表示 | |
| 54.0kHz | 24Hz | ● | ● | － | 簡易圧縮表示 | ||
| 56.3kHz | 25Hz | － | ● | － | 簡易圧縮表示 | ||
| 65.7kHz | 30Hz | － | － | ● | 簡易圧縮表示 | ||
| 67.5kHz | 30Hz | － | ● | － | 簡易圧縮表示 | ||
| 112.5kHz | 50Hz | － | ● | － | 簡易圧縮表示 | ||
| 133.3kHz | 60Hz | － | － | ●※1 | 簡易圧縮表示 | ||
| 135.0kHz | 60Hz | － | ● | － | 簡易圧縮表示 | ||
| 8K | 7,680×4,320※5 | 131.4kHz | 30Hz | － | － | ●※2※3 | 簡易圧縮表示 |
| 7,680×4,320※6 | 132.0kHz | 30Hz | － | － | ●※2※3 | 簡易圧縮表示 | |
| 7,680×4,320※6 | 264.0kHz | 60Hz | － | － | ●※2※3 | 簡易圧縮表示 | |
| HDTV（1080p） | 1,920×1,080 | 27.0kHz | 24Hz | ● | ● | ● | |
| 28.1kHz | 25Hz | ● | ● | ● | |||
| 33.8kHz | 30Hz | ● | ● | ● | |||
| 56.3kHz | 50Hz | ● | ● | ● | |||
| 67.5kHz | 60Hz | ● | ● | ● | |||
| HDTV（1080i） | 1,920×1,080（インターレース） | 28.1kHz | 50Hz | ● | ● | － | |
| 33.8kHz | 60Hz | ● | ● | － | |||
| HDTV（720p） | 1,280×720 | 37.5kHz | 50Hz | ● | ● | ● | |
| 45.0kHz | 60Hz | ● | ● | ● | |||
| SDTV（576p） | 720×576 | 31.3kHz | 50Hz | ● | ● | ● | |
| SDTV（480p） | 720×480 | 31.5kHz | 60Hz | ● | ● | ● | |
| SDTV（576i） | 720×576（インターレース） | 15.6kHz | 50Hz | ● | ● | － | |
| SDTV（480i） | 720×480（インターレース） | 15.7kHz | 60Hz | ● | ● | － | |
- ※1「DisplayPort バージョン」が「1.2」もしくは「1.4」に設定されている場合。
- ※2「DisplayPort1」の場合のみ。
- ※3「DisplayPort バージョン」が「1.4」に設定されている場合のみ。
- ※4「DisplayPort バージョン」が「1.1a」に設定されている場合のみ。
- ※5「DSC」が「禁止」に設定されている場合。
- ※6「DSC」が「許可」に設定されている場合。
- ・入力される信号の解像度によっては、文字がにじんだり図形が歪んだりすることがあります。
- ・ビデオカードまたはドライバによっては映像を正しく表示することができない場合があります。
端子部
- HDMI/HDMIケーブル（3.0m）を添付しています。
オプション
| オプション品名 | 型名 | 希望小売価格 | 対応機種 | |
|---|---|---|---|---|
| 自立スタンド（横設置専用） | ST-801 [生産終了] |
オープン価格 | LCD-M981 LCD-M861 LCD-M751 | |
| 壁掛け金具 | ST-WM50 [生産終了] |
オープン価格 | LCD-M981※1 LCD-M861※1 LCD-M751※1 | |
| ST-TM50※2 [生産終了] |
オープン価格 | |||
| VESA変換金具 | ST-WT10-600 [生産終了] |
オープン価格 | LCD-M981 LCD-M861 LCD-M751 | |
| キャスター付スタンド | スタンド | ST-CS31-B※3 [生産終了] |
オープン価格 | LCD-M861※4 LCD-M751※4 |
| 棚板 | ST-CS31-B-FT※5 [生産終了] |
オープン価格 | LCD-M861 LCD-M751 | |
| 棚板用 落下防止バンド |
ST-CS31-SR [生産終了] |
オープン価格 | ||
| キャスター付スタンド | スタンド | ST-CS40-S※6※7 [生産終了] |
オープン価格 | LCD-M981※1 LCD-M861※1 LCD-M751※1 |
| 前面棚板 | ST-CS40-S-FT※5 [生産終了] |
オープン価格 |
LCD-M981 | |
| 背面棚板 | ST-CS30-S-FT [生産終了] |
オープン価格 | ||
| 棚板用 落下防止バンド |
ST-CS30-SR [生産終了] |
オープン価格 | ||
| 人感センサ内蔵リモートコントロールキット | KT-RC3※8 [生産終了] |
オープン価格 | LCD-M981 LCD-M861 LCD-M751 | |
| キャリブレーションセンサ | LCD-MDSVSENSOR®3 [生産終了] |
オープン価格 | ||
| インテル® SDM対応 オプションボード |
組込型コンピュータ インテル® SDM Core-i5モデル |
SB-SDM1C5A [生産終了] |
オープン価格 | |
| 組込型コンピュータ インテル® SDM Celeronモデル |
SB-SDM1CEA [生産終了] |
オープン価格 | ||
| メディアプレーヤーボード | MP-03SDM [生産終了] |
オープン価格 | ||
| メディアプレーヤー | MP-03 [生産終了] |
オープン価格 | ||
- ※1ST-WT10-600を使用することで適合。
- ※2角度調節範囲には壁面とディスプレイ本体が干渉するため以下の制限があります。
ディスプレイ型名 角度調節範囲 横設置 縦設置 LCD-M981 0°～7° 0°～4° LCD-M861 0°～8° 0°～4° LCD-M751 0°～10° 0°～5° - ※3棚板（ST-CS31-B-FT）1枚標準添付。
総積載量は、ディスプレイ、カメラ台、棚板への積載物を含んで73kg以下であること。 - ※4ディスプレイ縦設置の場合は、ST-WT10-600を使用することで適合。
- ※5ディスプレイの取り付け高さ・向きによってはディスプレイと干渉します。
- ※6総積載量は、モニター自身、カメラ台、棚板への積載物を含んで85kg以下であること。
- ※7縦設置時にはペントレーを装着できません。LCD-M981は横設置時にも干渉するため、ペントレーを装着できません。
- ※8キットのリモコンには操作に対応していないボタンがあります。リモコンはディスプレイの添付品をお使いください。
