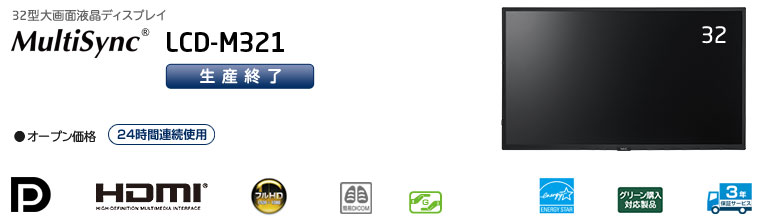

MultiSync® LCD-M321
生産終了店舗のメニューサイネージやインフォメーションなど
幅広い用途、設置環境に応える
スマートスタンダードなフルHD対応モデル
| 輝度（最大値）※ | コントラスト比 | 応答速度 | 視野角 | 表示画素数 | |
|---|---|---|---|---|---|
| LCD-M321 | 450cd/m² | 1100:1 | 9ms （G to G） | 左右178° 上下178° |
1920×1080 |
- ※
取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。
特長
映像や文字が見やすいフルHD（1,920×1,080ドット）の高画質
様々な用途に応じて縦設置にも対応
フルHD（1,920×1,080ドット）画質により、デジタルサイネージ向けの高画質なフルハイビジョン映像なども美しく表示でき、文字情報なども見やすく伝達できます。また、縦置き/横置き設置に対応しているので、柔軟な設置性で様々な用途、設置環境に応えます。
- ※本機を縦型の状態で使用するときは、必ず正面から見て右側面を上側にしてください。上下逆さまでの設置はできません。
24時間使用可能な耐久設計
長時間時間の運用でもシミ・ムラへの耐性が優れたパネルを搭載し、24時間連続使用にも耐えうる信頼性を確保しています。

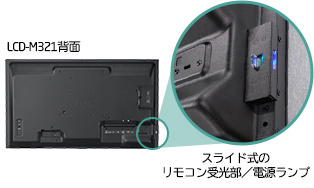

可動収納式のリモコン受光部と電源ランプを側面に設置
左右にスライドする収納式のリモコン受光部と電源ランプを側面に設置。すっきりしたデザインで電源ON時のLEDインジケータの光が気になりません。また、リモコンが不要な場合、いたずらや誤動作防止にもなります。
- ※複数台横並びで設置するときは、オプションのKT-RC3またはNaViSet Administrator2（無償ダウンロード）を使用し、リモコン操作が可能です。
設置環境に合わせて選択できる、映像・音響設定をプリセット
ディスプレイの設置環境に適した映像設定（ピクチャーモード）・音響設定（音声モード）を6種類プリセット。モード選択により、設定作業を軽減することができます。
| ピクチャーモード | |
|---|---|
| 標準 | 標準の映像設定 |
| 店舗 | サイネージ、ブランディングに適した映像設定 |
| 会議室 | テレビ会議等に適した映像設定 |
| 高輝度 | 外光の明るい環境に適した映像設定 |
| 交通機関 | 公共施設等の設置に適した映像設定 |
| CUSTOM | 任意の映像設定 |
| 音声モード | |
|---|---|
| 標準 | 標準の音響設定 |
| 店舗 | 店舗等でのサイネージ用途に適した音響設定 |
| 会議室 | 電話会議やテレビ会議に適した音響設定 |
| 高輝度 | 視覚的なメッセージを強調するための音響設定（無音状態になります） |
| 交通機関 | 公共施設等の設置に適した音響設定（無音状態になります） |
| CUSTOM | 任意の音響設定 |
USBメモリに保存した動画の再生、静止画のスライドショー表示
動画、音楽、画像（静止画）ファイルを保存したUSBメモリをディスプレイに接続すれば、パソコンを使わずに動画や音楽の再生、静止画スライドショー表示が可能です。4K60Hzの動画再生に対応し、縦置き設置の場合にも動画や静止画の表示が可能※。
また、自動再生を設定しておけば、ディスプレイの電源オンで自動的にコンテンツの再生を開始できるので、手間をかけずにデジタルサイネージを構築できます。
- ※設置方向に合わせたコンテンツの準備が必要となります。
電源ON/OFFを自動管理するスケジュール設定
特定の日付や特定の曜日にスケジュールを設定し、任意の時刻に自動的に電源のON/OFF（スタンバイ）を切り替えることができます。時間帯や客層に合わせた情報の発信が行えます。
ディスプレイの設定値をUSBメモリで他のディスプレイにコピー可能
ディスプレイの設定値をお客様の最適値に変更し複数台で導入/運用を行う際、その設定値をUSBストレージデバイスを使って他のディスプレイにコピーできるので、効率よく導入設置や設定変更が行えます。
映像機器との連携操作を可能にするHDMI®のCEC機能に対応
添付のリモコンを使えば、HDMI®端子に接続した HDMI®のCEC※1対応機器※2の基本操作（メニュー操作、音量調節、映像表示操作等）を行うことができます。ブルーレイレコーダやDVDプレーヤといった映像機器の再生操作に連動し、ディスプレイの電源も自動的にONにできる※3、連携操作にも対応します。
- ※1CEC（Consumer Electronics Control）＝HDMI®機器間の制御機能およびその規格です。
- ※2一部のCEC映像機器には未対応があります。
- ※3ディスプレイがパワーセーブ状態の場合にのみ可能。
人の動きに応じた動作を設定できる人感センサ(オプション)に対応
オプションの人感センサ内蔵リモートコントロールキット（KT-RC3）を使用すると、人の動きを感知して表示画面や音声を自動でON/OFFできます。デジタルサイネージなどにおいては、不要な電力の削減に貢献します。更に、カスタム設定においては、表示コンテンツの切り替えや画面の輝度、音量の調節など細かな設定が可能です。
周囲の明るさに合わせて輝度を自動的に調整する外光センサモード
周囲の明るさを検知して、ディスプレイの明るさを自動調節します。空間の明るさに応じた輝度を保ち、優れた視認性と省エネを両立します。
- ※オプションの人感センサ内蔵リモートコントロールキット(KT-RC3)が必要です。
グリーン購入対応製品
2001年4月に施行された「グリーン購入法（国等による環境物品等の調達の推進等に関する法律）」では、国等の機関が購入する物品について、環境負荷低減に資する製品・サービス等の購入が義務付けられており、また地方公共団体については努力義務が、そして事業者には、製品の環境情報提供と環境負荷の少ない製品を選択するよう努めることが義務付けられています。
LCD-M321はグリーン購入法に基づく「環境物品等の調達の推進に関する基本方針」に適合したグリーン購入対応製品です。
環境省「国等による環境物品等の調達の推進等に関する法律（グリーン購入法）」NaViSet Administrator 2 対応（無償ダウンロード）
「NaViSet Administrator 2 」はNEC製ディスプレイおよびプロジェクターの運用や資産管理が、ネットワークベースで可能なソフトウェアです。
「NaViSet Administrator 2 」ダウンロードページはこちら
- OSDメニューやリモコンと同様にディスプレイにアクセスしてコントロール
- デバイスの診断機能によりエラー発生時にメールで通知
- ネットワーク上のPC（Windows）、NECディスプレイに取り付けているシングルボードコンピュータの運用状態をモニタリング
- 資産管理、運用状態、コントロール設定などの情報をエクスポート可能

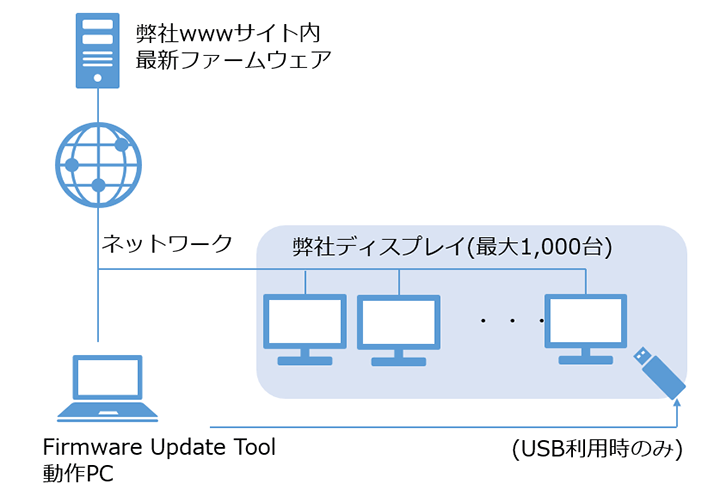

NEC製パブリックディスプレイのファームウェアを集中管理・遠隔更新できる
NEC Display Firmware Update Tool対応（無償ダウンロード）
「NEC Display Firmware Update Tool」はネットワークに接続されたNEC製ディスプレイを対象として、ネットワークまたはUSBメモリを利用したファームウェア更新を行えるソフトウェアです。ネットワーク内のディスプレイと最新のファームウェアを自動検出し、遠隔地からの一斉更新も可能です。大規模運用のお客様環境において問題となる管理コスト削減にも貢献します。
「NEC Display Firmware Update Tool 」ダウンロードページはこちら
仕様
| 型名 | LCD-M321 | ||
|---|---|---|---|
| サイズ（表示サイズ） | 32型（80.0cm）（対角） | ||
| 液晶パネル（カラーTFT液晶） / バックライト |
IPS方式液晶（アンチグレア処理、高ヘイズ※1） | ||
| 白色LEDバックライト 直下型 | |||
| 有効表示領域 | 698.40×392.85mm | ||
| 表示画素数 | 1,920×1,080 | ||
| 画素ピッチ | 0.364mm | ||
| 表示色 | 1,677万色 | ||
| 視野角 （標準値、コントラスト比10:1以上） |
左右178°、上下178° | ||
| 輝度（最大値）※12 | 450cd/m² | ||
| コントラスト比（標準値） | 1,100:1 | ||
| 応答速度（標準値）※2 | 9ms （G to G） | ||
| 走査周波数 | 水平周波数 | デジタル | 15～136kHz |
| アナログ | 15～81kHz | ||
| 垂直周波数 | デジタル | 23～76Hz | |
| アナログ | 49～76Hz | ||
| ピクセルクロック | デジタル | 25.0MHz～600.0MHz（HDMI／DisplayPort） | |
| アナログ | 13.5MHz,25.0～170.0MHz | ||
| 入力端子 | DisplayPort | DisplayPortコネクタ | デジタルRGB信号 |
| DisplayPort規格 Ver1.2準拠（最大4,096×2,160（60Hz）※3、 HDCP 1.3/2.2） | |||
| HDMI※4※5 | HDMIコネクタ×2 | デジタル色差信号 デジタルRGB信号 | |
| HDMI（最大4,096×2,160（60Hz）※3、 HDCP 1.4/2.2） | |||
| VGA（RGB） | ミニD-Sub15ピン | アナログRGB信号 | |
| RGB：0.7Vp-p/75Ω（最大1,920×1,080（60Hz）） | |||
| 同期信号 | |||
| セパレート同期信号：TTLレベル 正/負極性 | |||
| 音声端子 | オーディオ入力 | DisplayPortコネクタ | デジタル音声信号 |
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||
| HDMIコネクタ×2 | デジタル音声信号 | ||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||
| オーディオ出力 | 3.5mmステレオミニジャック×1 | 音声信号 | |
| 入力選択された信号を出力 :ステレオ L/R 0.5Vrms | |||
| HDMI （ARC）※6 | デジタルオーディオ | ||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||
| 音声出力 | 内蔵スピーカ | 5W＋5W（ステレオ）※外部スピーカ端子なし | |
| 制御信号 | 制御入力コネクタ | D-Sub 9ピン（RS-232C）×1 ※LANコネクタと排他使用 | |
| LANコネクタ | RJ-45（10BASE-T/100BASE-TX）×1 ※制御信号コネクタと排他使用 | ||
| リモコン入力コネクタ | φ3.5mmステレオミニジャック×1 | ||
| USBポート | USB2.0（Type-A）×1 メディアプレーヤ用、電源供給用 供給電圧5V、最大供給電流：2A | ||
| 適合規格等 | 安全 | 電気用品安全法、J62368-1、J3000 | |
| 不要輻射 | VCCI-B、JIS C 61000-3-2、J55032(クラスB) | ||
| 連続稼働時間 | 24時間 | ||
| 使用環境条件 | 温度 | 0～40℃ | |
| 湿度 | 20～80%（結露のないこと） | ||
| 高度 | 0～3,000m | ||
| 設置 | 横型設置／縦型設置※7／水平設置※8 | ||
| 保管環境条件 | 温度 | －20～60℃ | |
| 湿度 | 10～80%（結露のないこと） | ||
| 電源 | 電源入力 | AC100V、50/60Hz | |
| 定格入力電流 | 0.8A | ||
| 消費電力 | 最大時 | 75W※9 | |
| 標準※10 | 40W | ||
| パワーセーブ時※10 | 2.0W以下 | ||
| スタンバイ時※10 | 0.5W以下 | ||
| 質量 ディスプレイ本体（スタンドなし） | 約6.3kg | ||
| 外形寸法（突起部を除く） | 726.5（W）×425.4（H）×66.5（D）mm | ||
| 梱包状態 | 質量 | 約9.8kg | |
| 寸法 | 870（W）×527（H）×160（D）mm | ||
| VESA準拠 金具取付ピッチ（4点留め） | 100×100mm M4ネジ（深さ14mm） ※200×200mm M4ネジ（深さ10mm）も取り付け可能 | ||
| 主な付属品 | 電源コード（3.0m）※11、信号ケーブル（2.0m:HDMI/HDMI）、ワイヤレスリモコン、単4形乾電池×2、クランプ、ネジ（M4×10mm,ワッシャー付）、ネジ（M4×14mm,ワッシャー,スプリングワッシャー付き）×4、ワッシャー×8、セットアップマニュアル、保証書、付属品シート | ||
- ※1天井の蛍光灯等が映りこむ場合があります。
- ※2特定階調レベル間（31、63、95、127、159、191、223）の各応答速度の平均値です。
- ※3簡易圧縮表示です。
- ※4すべてのHDMI規格に対応したPCやHDMI機器での動作保証はしておりません。HDMI規格に対応したPCやHDMI機器によっては、正しく表示されない場合があります。
- ※5接続機器によっては、HDMIから3,840×2,160@60Hzの信号を入力した場合、映像が表示されない場合があります。
このような場合は、本機のOSDメニュー画面から、[入力]⇒[アドバンスト]⇒[HDMI]⇒[設定1]に設定を変更してください。
3,840×2,160＠30Hzの信号を表示することができます。 - ※6HDMI IN1のみ。
- ※7縦型の状態で使用するときは、必ず正面から見て右側面を上側にしてください。
- ※8良好な画質でご使用いただくために、横型／縦型設置を推奨します。水平設置のご使用では稀に輝度ムラなどの現象が発生する場合があります。
- ※9輝度最大時。
- ※10工場出荷時の設定条件。
- ※11形状は「IEC3Pコネクタ/アース線付2Pプラグ」です。
- ※12輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。 - ・付属の電源コードは、国内100V商用電源対応品です。
- ・仕様は予告なしに変更することがあります。
対応信号一覧
●：対応 〇：HBR2選択時のみ対応 －：非対応
| 信号名 | 解像度 | 走査周波数 | HDMI※1 | Display Port |
VGA (RGB) | ||
|---|---|---|---|---|---|---|---|
| 水平 | 垂直 | 設定1 | 設定2 | ||||
| VGA | 640×480 | 31.5kHz | 60Hz | ● | ● | ● | ● |
| SVGA | 800×600 | 37.9kHz | ● | ● | ● | ● | |
| XGA | 1,024×768 | 48.4kHz | ● | ● | ● | ● | |
| HD | 1,280×720 | 45.0kHz | ● | ● | ● | ● | |
| WXGA | 1,280×768 | 47.8kHz | ● | － | ● | ● | |
| 1,280×800 | 49.7kHz | ● | ● | ● | ● | ||
| SXGA | 1,280×1,024 | 64.0kHz | ● | ● | ● | ● | |
| WXGA | 1,360×768 | 47.7kHz | ● | － | ● | ● | |
| 1,366×768 | 47.7kHz | ● | － | ● | ● | ||
| SXGA+ | 1,400×1,050 | 65.3kHz | ● | ● | ● | ● | |
| WXGA+ | 1,440×900 | 55.9kHz | ● | ● | ● | ● | |
| UXGA | 1,600×1,200 | 75.0kHz | ● | ● | ● | ● | |
| WSXGA+ | 1,680×1,050 | 65.3kHz | ● | ● | ● | ● | |
| Full HD | 1,920×1,080 | 67.5kHz※2 | ● | ● | ● | ● | |
| WUXGA | 1,920×1,200（簡易圧縮表示） | 74.6kHz | － | ● | ● | ● | |
| 4K/2 | 1,920×2,160（簡易圧縮表示） | 133.3kHz | － | ● | － | － | |
| 4K | 3,840×2,160（簡易圧縮表示） | 54.0kHz | 24Hz | ● | ● | ● | － |
| 56.3kHz | 25Hz | ● | ● | ● | － | ||
| 65.7kHz | 30Hz | － | － | ● | － | ||
| 67.5kHz | ● | ● | ● | － | |||
| 112.5kHz | 50Hz | － | ●※3 | 〇 | － | ||
| 133.3kHz | 60Hz | － | － | 〇 | － | ||
| 135.0kHz | － | ●※3 | 〇 | － | |||
| 4,096×2,160（簡易圧縮表示） | 54.0kHz | 24Hz | ● | ● | ● | － | |
| 56.3kHz | 25Hz | － | ● | ● | － | ||
| 67.5kHz | 30Hz | － | ● | ● | － | ||
| 112.5kHz | 50Hz | － | ●※3 | 〇 | － | ||
| 135.0kHz | 60Hz | － | ●※3 | 〇 | － | ||
| HDTV （1080p） |
1,920×1,080 | 27.0kHz | 24Hz | ● | ● | ● | － |
| 28.1kHz | 25Hz | ● | ● | ● | － | ||
| 33.8kHz | 30Hz | ● | ● | ● | － | ||
| 56.3kHz | 50Hz | ● | ● | ● | － | ||
| 67.5kHz | 60Hz | ● | ● | ● | － | ||
| HDTV （1080i） |
1,920×1,080（interlace） | 28.1kHz | 50Hz | ● | ● | ● | － |
| 33.8kHz | 60Hz | ● | ● | ● | － | ||
| HDTV （720p） |
1,280×720 | 37.5kHz | 50Hz | ● | ● | ● | － |
| 45.0kHz | 60Hz | ● | ● | ● | － | ||
| SDTV（576p） | 720×576 | 31.3kHz | 50Hz | ● | ● | ● | － |
| SDTV（480p） | 720×480 | 31.5kHz | 60Hz | ● | ● | ● | － |
| SDTV（576i） | 720×576（interlace） | 15.6kHz | 50Hz | ● | ● | － | － |
| SDTV（480i） | 720×480（interlace） | 15.7kHz | 60Hz | ● | ● | － | － |
- ※1設定1（24Hz/25Hz/30Hz）、設定2（50Hz/60Hz）
- ※2推奨信号タイミング
- ※3接続機器によっては、HDMIあるいはオプションから3,840×2,160@60Hzの信号を入力した場合、映像が表示されない場合があります。
このような場合は、本機のOSDメニュー画面から、[入力]⇒[アドバンスト]⇒[HDMI]⇒[設定1]に設定を変更してください。 3,840×2,160＠30Hzの信号を表示することができます。
USBメモリのデータ形式と表示/再生可能なファイル仕様
| 対応ファイルシステム |
FAT16(最大2GB) |
|---|---|
| 最大フォルダ階層数 | 9 |
| 最大写真枚数 | 997 |
| 写真モード | |||
|---|---|---|---|
| 拡張子 | データ形式 | 画像最小解像度(横×縦) | 画像最大解像度(横×縦) |
| JPEG、JPG、JPE | ベースラインJPEG | 75×75 ピクセル | 15,360×8,640 ピクセル |
| 音楽モード | |||
|---|---|---|---|
| 拡張子 | データ形式 | 最大ビットレート | 最大チャンネル数 |
| MP3 | MPEG1/2 Layer3(MP3) | 320kbps | 2ch |
| 動画モード | |||
|---|---|---|---|
| コンテナフォーマット | 対応映像コーデック | 対応音声コーデック | |
| MPG、MPEG | MPEG1、MPEG2、 MPEG4 | LPCM、MP3、AAC | |
| TS | MPEG2、 H.264、 HEVC/H.265 | LPCM、MP3、AAC | |
| MP4 | MPEG2、MPEG4、H.263、H.264、HEVC/H.265 | LPCM、MP3、AAC | |
| WMV | H.264、Windows Media Video 9 | WMA 9、WMA 10 Pro | |
| 映像コーデック | 映像最大ビットレート※2 | 最大解像度(横×縦) | |
| MPEG1 | 40Mbps | 1,920×1,080＠30Hz | |
| MPEG2 | 40Mbps | 1,920×1,080＠30Hz | |
| MPEG4 | 40Mbps | 1,920×1,080＠30Hz | |
| H.263 | 40Mbps | 1,920×1,080＠30Hz | |
| H.264 | 135Mbps | 3,840×2,160＠60Hz | |
| HEVC/H.265 | 100Mbps | 3,840×2,160＠60Hz | |
| Windows Media Video 9 (WMV3) |
40Mbps | 1,920×1,080＠30Hz | |
| 音声コーデック | 音声最大ビットレート※2 | 最大チャンネル数 | |
| LPCM | 1.5Mbps | 5.1ch※1 | |
| MPEG1/2 Layer3(MP3) | 320kbps | 2ch | |
| AAC | AAC-LC:576kbps HE-AAC v1: 288kbps HE-AAC v2: 144kbps |
5.1ch※1 | |
| WMA 9 Standard | 320kbps | 2ch | |
| WMA 10 Pro M0 | 192kbps | 2ch | |
| WMA 10 Pro M1 | 384kbps | 5.1ch※1 | |
| WMA 10 Pro M2 | 768kbps | 5.1ch※1 | |
- ※12chに変換して再生されます。
- ※2映像、音声の最大ビットレートを組み合わせた場合、スムーズに再生されない場合があります。
- ・全てのUSB機器に対して、その動作を保証するものではありません。
- ・USBハブは使用しないでください。
- ・上記条件を満たしているファイルでも再生できない場合があります。
- ・ファイルのビットレートによっては、正常に再生されないことがあります。
- ・本機がサポートしていないコーデックで作成された動画ファイルは再生できません。
- ・フォルダ名、ファイル名は半角英数字をご使用ください。全角文字や半角文字は正しく表示されない事があります。

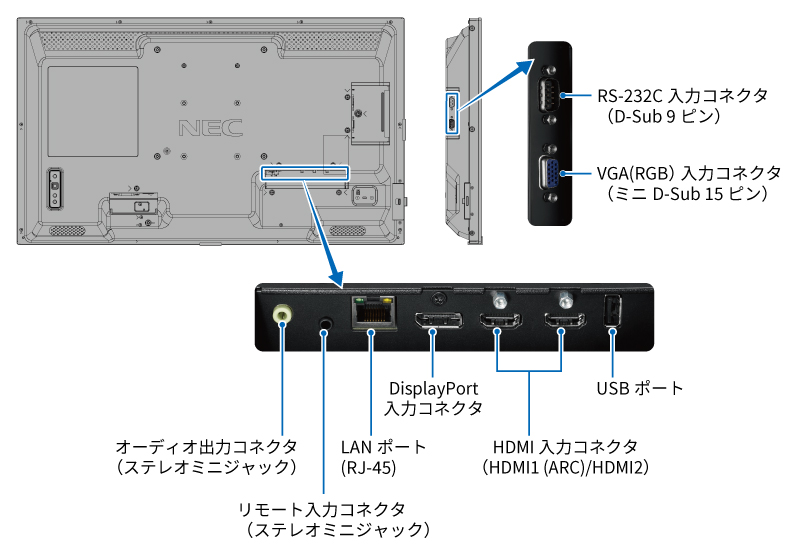

端子部
- HDMI/HDMIケーブル（2.0m）を添付しています。
オプション
| オプション品名 | 型名 | 希望小売価格 | |
|---|---|---|---|
| 自立スタンド（横設置専用） | ST-32M [生産終了] |
オープン価格 | |
| 壁掛け金具 | ST-WM50※1※2 [生産終了] |
オープン価格 | |
| ST-TM50※1※2 [生産終了] |
オープン価格 | ||
| 壁掛け金具（横設置専用） | ST-TM10H※1 [生産終了] |
オープン価格 | |
| キャスター付スタンド | スタンド | ST-CS31-B※1※3 [生産終了] |
オープン価格 |
| カメラ台 | ST-CS31-B-CS [生産終了]※4 |
オープン価格 | |
| 棚板 | ST-CS31-B-FT [生産終了]※4 |
オープン価格 | |
| カメラ台・棚板用 落下防止バンド |
ST-CS31-SR [生産終了] |
オープン価格 | |
| キャスター付スタンド | スタンド | ST-CS20-B※1※2※5 [生産終了] |
オープン価格 |
| 人感センサ内蔵リモートコントロールキット | KT-RC3 [生産終了] |
オープン価格 | |
| キャリブレーションセンサ | LCD-MDSVSENSOR® 3 [生産終了] |
オープン価格 | |
| メディアプレーヤー | MP-03 [生産終了] |
オープン価格 | |
- ※1ディスプレイに添付のネジ、ワッシャーを使用して取り付けます。
ディスプレイ外形よりディスプレイ取り付け金具がはみ出します。 - ※2縦設置で取り付けた場合、取り付け位置は左右方向の中央からずれます。
- ※3総積載量は、ディスプレイ、カメラ台、棚板への積載物を含んで73kg以下であること。
- ※4ディスプレイの取り付け高さ・向きによってはディスプレイと干渉します。
- ※5内蔵メディアプレーヤ機能を使用する場合、コンテンツ更新の際に市販のUSB延長ケーブルが必要となります。
またUSB延長ケーブルは、ディスプレイをスタンドに取り付ける前にディスプレイ本体に接続してください。
