LCD-E658 / E558 / E498 / E438 / E328-2 / E328
生産終了オフィスサイネージや会議、学校の授業など
幅広いニーズやシーンに対応する
4K対応※・信頼の定番ロングセラーシリーズ
- ※LCD-E328-2 / LCD-E328はフルHD対応。
| 輝度（最大値）※ | コントラスト比 | 応答速度 | 視野角 | 表示画素数 | |
|---|---|---|---|---|---|
| LCD-E658 | 400cd/m² | 1,200:1 | 8ms （G to G） | 左右178° 上下178° | 3,840×2,160 [4K] |
| LCD-E558 | 400cd/m² | 1,200:1 | 8ms （G to G） | 左右178° 上下178° | 3,840×2,160 [4K] |
| LCD-E498 | 400cd/m² | 1,200:1 | 8ms （G to G） | 左右178° 上下178° | 3,840×2,160 [4K] |
| LCD-E438 | 400cd/m² | 1,200:1 | 8ms （G to G） | 左右178° 上下178° | 3,840×2,160 [4K] |
| LCD-E328-2 | 400cd/m² | 1,100:1 | 9ms （G to G） | 左右178° 上下178° | 1,920×1,080 |
| LCD-E328 | 400cd/m² | 1,200:1 | 8ms （G to G） | 左右178° 上下178° | 1,920×1,080 |
- ※輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。
特長
使いやすく充実した基本機能
明るい400cd/m²、16時間連続使用対応の高品質4K液晶パネル
400cd/m²（最大）の明るさを持ち、16時間の連続稼働に対応した、高解像度4K液晶パネル※を搭載。
画面サイズは65型から32型まで設置場所や用途に応じて選択でき、明るく緻密な4K画質※で高品質な表示を行います。
- ※LCD-E328-2/E328はフルHD（1,920×1,080）表示。
HDMI（3系統）、アナログRGBなど豊富な入力端子を装備
HDMI入力端子は余裕の3系統を装備しています。パソコンだけでなく、Blu-rayレコーダなどの映像機器を一度に3台まで接続することができます。HDMI/HDMI（3.0m）の映像ケーブルを1本標準添付しており、HDMI出力のパソコンや映像機器をすぐに接続して使い始めることができます。
また、アナログRGB入力端子（VGA）やビデオ入力端子（ミニジャック）も備えており、HDMI出力ができないパソコンやDVDレコーダなどを接続したい時に役立ちます。
音声利用の幅を広げる豊富な音声出力端子
HDMI（ARC）1系統に加えて、光出力SPDFやヘッドホン端子（ステレオミニジャック）を装備。
他のオーディオ機器に接続し音声を出力できるため、音声利用の幅が広がります。
高出力10W+10Wステレオスピーカ内蔵※
接続した映像機器から入力した音声信号を再生できる、高出力10W+10Wステレオスピーカを内蔵しています。
出力が大きいため、会議室などの後方にも音が届きやすくなっています。
- ※LCD-E328-2/E328は、5W＋5Wステレオスピーカ内蔵。
そのまま設置できるテーブルトップスタンドを標準添付
横型設置用のテーブルトップスタンドを本体に標準添付しています。
オフィスのデスクや店舗内の展示台などにそのまま設置することができます。
オプションとしてスタンドを別途購入する必要が無く、購入予算の削減にもなります。
デジタルサイネージを手軽に運用
メディアプレイヤー機能で
USBメモリに保存した動画や静止画を再生表示
動画、画像（静止画）、音楽ファイルを保存したUSBメモリをディスプレイに接続すれば、メディアプレイヤー機能により、それらのファイルを再生・表示することができます※1※2※3。
ディスプレイ・添付スタンド・USBメモリといったシンプルな構成で、手軽にデジタルサイネージを運用することが可能です。
また、特定のフォルダ※4にファイルを保存すれば、自動でファイルの再生が開始されます※5。ファイル再生時にディスプレイの電源をオフにし（スタンバイ）、次に本機の電源をオンした際にUSBメモリが接続されたままであれば、ファイル再生が自動で開始されます。
- ※1動画、画像（静止画）の混在再生はできません。
- ※2動画ファイルを再生する際は、再生前に黒画面の空白が表示されます。
- ※3設置方向に合わせたコンテンツの準備が必要となります。またOSDメニューは常に横型設置向けで表示されます。
ディスプレイを縦型設置する場合は、縦型設置に関するご注意をご確認ください。 - ※4フォルダ名を｢NDS_DEMO」にする必要があります。
- ※5自動再生を有効にするには、[パワーセーブ設定]-[省エネルギー設定]を「ショップ」に設定し、OSDメニューから「Media Player」を選択します。
設定した時刻・曜日に
ディスプレイを電源オン／オフできるスケジュール機能
任意の時刻・曜日にディスプレイの「電源オン」「電源オフ（スタンバイ）」を自動的に切り替えるようなスケジュール設定が可能です。リモコンでディスプレイのOSDメニューから操作を行い、7つまでスケジュールを設定することができます。メディアプレイヤー機能と組み合わせることで、自動的に再生・停止するデジタルサイネージを運用できます。
- ※LCD-E658/E558/E498/E438/E328について、製造番号の3桁目が「3」以下の場合には曜日設定はできず、時刻設定のみになります。
電源オン／オフを自動管理するスケジュール設定
- ※OSDメニューは常に横型設置向けで表示されます。（縦型に合わせた表示になりません）
メディアプレイヤー MP-03 [生産終了]
外付けの4K対応メディアプレイヤーMP-03を使用すれば、さらに訴求力のある本格的なデジタルサイネージが運用可能です。
オーサリングソフトウェア「Signage Manager」を使用して、静止画と動画にテロップや音声を加えるなど、人目を引く凝った演出のコンテンツを制作できます。
また、複数のコンテンツを時間や曜日に合わせ、切り替えて表示したり特定の日だけに特別なコンテンツを表示させるなど、細かいスケジュール設定も行えます。
ネットワーク配信にも対応しており、店舗での複数台ディスプレイによるデジタルサイネージ運用にご利用いただけます。
美しい画像を追求した高画質設計
HDR信号入力対応で、より自然で鮮やかな映像を表現※
従来のSDR（スタンダードダイナミックレンジ）に比べてより広い、明るさの幅を表現できるHDR（ハイダイナミックレンジ）信号入力に対応。明暗差の大きい映像もより自然に近い見え方で再現できます。
- ※HDR信号はHLG（ハイブリッドログガンマ）方式とPQ方式に対応（HDMI入力時）。
LCD-E328-2/E328は、EDIDの設定を設定0 (1,920×1,080 (60Hz))から設定2 (3,840×2,160 (60Hz))へ手動で設定する必要があります。
4K 60Hz信号入力対応のHDMI規格およびHDCP2.2対応※
高解像度の4K表示において、画面のちらつきを防ぐことが可能な60Hzのリフレッシュレートに対応したHDMI（HDCP2.2）に対応しています。4Kメディアプレーヤーと接続することで、4Kデジタル放送や4K配信など、さまざまな4Kコンテンツを表示することが可能になります。
- ※LCD-E328-2/E328は、EDIDの設定を設定0（1,920×1,080 (60Hz)）から設定2（3,840×2,160 (60Hz)）へ手動で設定する必要があります。設定2の場合でも、LCD-E328-2/E328はフルHD対応のため、ダウンスケーリングで表示されます。
周囲の明るさに合わせて輝度を自動調節する、室内光センサ
周囲の明るさを検知して、ディスプレイの明るさを自動調節します。
空間の明るさに応じた輝度を保つことで、視認性が良くなり省エネにもつながります。
操作性を高める多彩な機能
USB Type-Cポートから最大5V/3Aの外部電源を供給可能
電源供給専用のUSB Type-Cポートから、USB Type-Cケーブルを使用して最大5V/3Aの電源供給が可能です。
これまでACアダプタを必要としていた外部デバイスへ、ディスプレイから電源供給ができるためACアダプタを接続しておく必要がありません。
上下逆のコンテンツを180°回転させる画像回転機能
画面に表示されている映像を180°回転させることができます。コンテンツが上下逆に作られていた場合でも、コンテンツを180°回転させて上下を正しく表示させることができ、いざという時に便利です。
LCD-Eシリーズは縦型表示の際には右側面を上にするように左回転させます。左側面を上にするように右回転させる機種向けに作成された縦型用コンテンツをLCD-Eシリーズで表示させると、上下が逆になってしまいます。そのような場合、画像回転機能を使用すれば上下を正しく表示させることができ、コンテンツを作り直す必要がありません。
映像/音声ミュート設定可能
従来の音声ミュートに加え、映像のミュートにも対応しています。音声と映像を個別にミュートすることが可能です。
直感的な操作が可能な多方向キーを採用
ディスプレイ設定変更の際に使用する多方向キーを背面に装備しています。
リモコンが手元にない場合でも、上下左右へキーを動かして直感的に操作を行えます。
設定や表示の変更を防止する、ボタン操作ロック機能
画面表示中に設定や表示を変更されないよう、本体コントロールパネルやリモコンからのボタン操作をロックすることができます。不特定多数が利用する会議室などに設置する場合に役立ちます。
映像機器との連携操作を可能にするHDMI®のCEC機能に対応
添付のリモコンを使えば、HDMI®端子に接続した HDMI®のCEC※1対応機器※2の基本操作（メニュー操作、音量調節、映像表示操作等）を行うことができます。Blu-rayレコーダやDVDプレーヤといった映像機器の再生操作に連動し、ディスプレイの電源も自動的にONにできる※3など、連携操作にも対応します。
- ※1CEC（Consumer Electronics Control）＝HDMI®機器間の制御機能およびその規格です。
- ※2一部のCEC映像機器には未対応があります。
- ※3ディスプレイがパワーセーブ状態の場合にのみ可能。
NaViSet Administrator 2 対応（無償ダウンロード）
運用管理ソフトウェア「NaViSet Administrator 2 」を利用することで、NEC製ディスプレイおよびプロジェクターの運用や資産管理が、ネットワークベースで可能になります。
「NaViSet Administrator 2 」は無償でダウンロードできます
- パソコン画面上からOSDメニュー設定やリモコン操作を実施
- 異常を検知した場合に電子メールで管理者に通知
- 製品型番、製造番号、運用状態などを一括管理、一覧表のファイルとしてエクスポート可能
仕様
LCD-E658 / E558 / E498
| 型名 | LCD-E658 | LCD-E558 | LCD-E498 | ||
|---|---|---|---|---|---|
| サイズ（表示サイズ） | 65型 （163.9cm対角） |
55型 （138.8cm対角） |
49型 （123.2cm対角） | ||
| 液晶パネル / バックライト | IPS方式液晶（アンチグレア処理、低ヘイズ※1） | ||||
| 白色LEDバックライト（直下型） | |||||
| 有効表示領域 | 1,428.5×803.5mm | 1,209.6×680.4mm | 1,073.8×604.0mm | ||
| 表示画素数 | 3,840×2,160 | 3,840×2,160 | 3,840×2,160 | ||
| 画素ピッチ | 0.372mm | 0.315mm | 0.280mm | ||
| 表示色 | 約10億7,374万色 | ||||
| 視野角（標準値、コントラスト比10：1以上） | 左右178°、上下178° | ||||
| 輝度（最大値）※3 | 400cd/m² | ||||
| コントラスト比（標準値） | 1,200:1 | ||||
| 応答速度（標準値） | 8ms（G to G） | ||||
| 走査周波数 | 水平周波数 | 31～83kHz（アナログ入力） 15.625/15.734kHz、31～136kHz（デジタル入力） | |||
| 垂直周波数 | 56Hz、60Hz、70Hz、75Hz（アナログ入力） 24Hz、30Hz、50Hz、60Hz、70Hz、75Hz（デジタル入力） | ||||
| ピクセルクロック | 13.5MHz、25MHz～162MHz（アナログ入力） 25MHz～600MHz（デジタル入力） | ||||
| 入力端子 | HDMI | HDMIコネクタ×3 | デジタル色差信号 デジタルRGB信号 | ||
| HDMI（TypeA）×3,HDCP 1.4/2.2※6 | |||||
| VGA(RGB)※4 | ミニD-Sub15ピン×1 | アナログRGB信号 | |||
| 0.7Vp-p/75Ω | |||||
| VGA(YPbPr)※4※5 | ミニD-Sub15ピン×1 | コンポーネント信号 | |||
| 輝度信号 Y : 1.0Vp-p/75Ω, 色差信号 Cb/Cr (Pb/Pr) : 0.7Vp-p/75Ω | |||||
| VIDEO | 3.5φミニジャック×1 | コンポジット信号 | |||
| 1.0Vp-p/75Ω | |||||
| 音声端子 | オーディオ入力 | HDMIコネクタ×3 | デジタル音声信号 | ||
| PCM 2ch 32, 44.1, 48KHz (16/20/24 bit) | |||||
| 3.5φステレオミニジャック×1 | アナログ音声信号 | ||||
| ステレオ L/R 0.5Vrms | |||||
| オーディオ出力 | HDMIコネクタ (ARC)※7×1 | デジタル音声信号 | |||
| PCM 2ch 32, 44.1, 48KHz (16/20/24 bit) | |||||
| SPDIF端子×1 | デジタル音声信号 | ||||
| 光デジタル音声出力用 | |||||
| 3.5φステレオミニジャック×1 | アナログ音声信号 | ||||
| ヘッドホン出力用 | |||||
| 音声出力 | 内蔵スピーカ | 10W＋10W（ステレオ） | |||
| 制御信号端子 | RS-232C | D-Sub9ピン×1 | |||
| LAN | RJ-45（10BASE-T/100BASE-TX） | ||||
| USBポート | USB Type-A端子 | メディアプレーヤー用、DC 5V/500mA（最大）×1 | |||
| USB Type-C端子 | 電力供給用、DC 5V/3A（最大）×1 | ||||
| プラグアンドプレイ | VESA DDC2B | ||||
| 適合規格等 | 安全 | 電気用品安全法（ディスプレイ、電源コード）、J62368-1、J3000 | |||
| 不要輻射 | VCCI-B、JIS C 61000-3-2、J55032（クラスB） | ||||
| その他 | J-MOSS | ||||
| 連続稼働時間 | 16時間推奨／日 | ||||
| 使用環境条件 | 温度 | 0～40℃ | |||
| 湿度 | 20～80%（結露のないこと） | ||||
| 高度 | 3,000m | ||||
| 設置 | 横型設置、縦型設置※8※9※10 | ||||
| 保管環境条件 | 温度 | -20～60℃ | |||
| 湿度 | 10～80% （結露のないこと） | ||||
| 電源 | 電源入力 | AC100V、50/60Hz | |||
| 定格入力電流 | 2.5A | 2.1A | 2.1A | ||
| 消費電力 | 最大動作時 （輝度最大、 スピーカ動作時） |
225W | 185W | 185W | |
| 標準※11 | 144W | 105W | 109W | ||
| パワーセーブ※11 | 2.0W以下 | ||||
| スタンバイ時※11 | 0.5W以下 | ||||
| 質量 | スタンドを含む | 約23.6kg | 約17.1kg | 約12.4kg | |
| スタンドを含まない | 約23.3kg | 約16.8kg | 約12.1kg | ||
| 外形寸法（突起部含まず） | スタンドを含む | 1,457.5（W） ×874.6（H） ×250（D）mm |
1,238.6（W） ×751.5（H） ×250（D）mm |
1,102.8（W） ×675.1（H） ×196（D）mm | |
| スタンドを含まない | 1,457.5（W） ×833.9（H） ×73.0（D）mm |
1,238.6（W） ×710.8（H） ×72.0（D）mm |
1,102.8（W） ×634.4（H） ×71.6（D）mm | ||
| 梱包状態 | 質量 | 約32.5kg | 約22.8kg | 約17.2kg | |
| 寸法 | 1,590（W） ×990（H） ×190（D）mm |
1,380（W） ×840（H） ×170（D）mm |
1,210（W） ×755（H） ×167（D）mm | ||
| VESA準拠 金具取付ピッチ（4点留め） | 600×400mm M6ネジ（深さ15mm） |
400×200mm M6ネジ（深さ15mm） | |||
| 主な付属品 | 電源コード※12（3.0m）、信号ケーブル（3.0m：HDMI/HDMI）、ワイヤレスリモコン、単4形乾電池×2、スタンド※10、スタンド取付用ネジ×4（M5×17mm）、セットアップマニュアル、保証書 | ||||
LCD-E438 / E328-2 / E328
| 型名 | LCD-E438 | LCD-E328-2 | LCD-E328 | ||
|---|---|---|---|---|---|
| サイズ（表示サイズ） | 43型 （108.0cm対角） |
32型 （80.1cm対角） |
32型 （80.1cm対角） | ||
| 液晶パネル / バックライト | IPS方式液晶 （アンチグレア処理、低ヘイズ※1） |
IPS方式液晶 （アンチグレア処理、高ヘイズ※2） |
IPS方式液晶 （アンチグレア処理、低ヘイズ※1） | ||
| 白色LEDバックライト（直下型） | |||||
| 有効表示領域 | 941.2×529.4mm | 698.4×392.9mm | 698.4×392.9mm | ||
| 表示画素数 | 3,840×2,160 | 1,920×1,080 | 1,920×1,080 | ||
| 画素ピッチ | 0.245mm | 0.364mm | 0.364mm | ||
| 表示色 | 約10億7,374万色 | 約1,677万色 | 約1,677万色 | ||
| 視野角（標準値、コントラスト比10：1以上） | 左右178°、上下178° | ||||
| 輝度（最大値）※3 | 400cd/m² | ||||
| コントラスト比（標準値） | 1,200:1 | 1,100:1 | 1,200:1 | ||
| 応答速度（標準値） | 8ms（G to G） | 9ms（G to G） | 8ms（G to G） | ||
| 走査周波数 | 水平周波数 | デジタル | 15.625/15.734kHz、31～136kHz | ||
| アナログ | 31～83kHz | ||||
| 垂直周波数 | デジタル | 24Hz、30Hz、50Hz、60Hz、70Hz、75Hz | |||
| アナログ | 56Hz、60Hz、70Hz、75Hz | ||||
| ピクセルクロック | デジタル | 25MHz～600MHz | |||
| アナログ | 13.5MHz、25MHz～162MHz | ||||

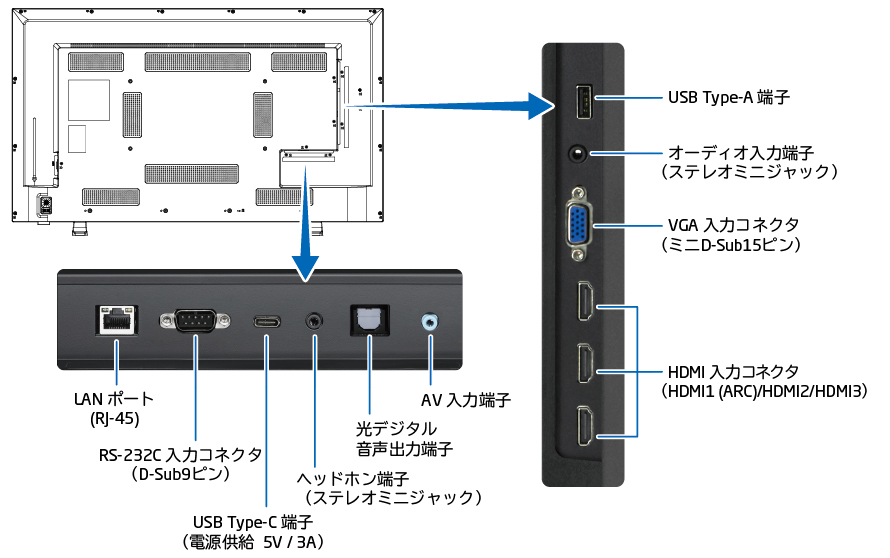

| 入力端子 | HDMI | HDMIコネクタ×3 | デジタル色差信号 デジタルRGB信号 | ||
| HDMI（HDCP 1.4/2.2※6） | |||||
| VGA(RGB)※4 | ミニD-Sub15ピン×1 | アナログRGB信号 | |||
| 0.7Vp-p/75Ω | |||||
| VGA(YPbPr)※4※5 | ミニD-Sub15ピン×1 | コンポーネント信号 | |||
| 輝度信号 Y : 1.0Vp-p/75Ω, 色差信号 Cb/Cr (Pb/Pr) : 0.7Vp-p/75Ω | |||||
| VIDEO | 3.5φミニジャック×1 | コンポジット信号 | |||
| 1.0Vp-p/75Ω | |||||
| 音声端子 | オーディオ入力 | HDMIコネクタ×3 | デジタル音声信号 | ||
| PCM 2ch 32, 44.1, 48KHz (16/20/24 bit) | |||||
| 3.5φステレオミニジャック×1 | アナログ音声信号 | ||||
| ステレオ L/R 0.5Vrms | |||||
| オーディオ出力 | HDMIコネクタ (ARC)※7×1 | デジタル音声信号 | |||
| PCM 2ch 32, 44.1, 48KHz (16/20/24 bit) | |||||
| SPDIF端子×1 | デジタル音声信号 | ||||
| 光デジタル音声出力用 | |||||
| 3.5φステレオミニジャック×1 | アナログ音声信号 | ||||
| ヘッドホン出力用 | |||||
| 音声出力 | 内蔵スピーカ | 10W＋10W（ステレオ） | 5W＋5W（ステレオ） | 5W＋5W（ステレオ） | |
| 制御信号 | 制御入力コネクタ | D-Sub 9ピン（RS-232C）×1 ※LANコネクタと排他使用 | |||
| LANコネクタ | RJ-45（10BASE-T/100BASE-TX）×1 ※制御信号コネクタと排他使用 | ||||
| USBポート | USB Type-A端子×1 | メディアプレーヤー用、DC 5V/500mA（最大）×1 | |||
| USB Type-C端子×1 | 電力供給用、DC 5V/3A（最大）×1 | ||||
| プラグアンドプレイ | VESA DDC2B | ||||
| 適合規格等 | 安全 | 電気用品安全法（ディスプレイ、電源コード）、J62368-1、J3000 | |||
| 不要輻射 | VCCI-B、JIS C 61000-3-2、J55032（クラスB） | ||||
| その他 | J-MOSS | ||||
| 連続稼働時間 | 16時間 | ||||
| 使用環境条件 | 温度 | 0～40℃ | |||
| 湿度 | 20～80%（結露のないこと） | ||||
| 高度 | 0~3,000m | ||||
| 設置 | 横型設置、縦型設置※8※9※10 | ||||
| 保管環境条件 | 温度 | -20～60℃ | |||
| 湿度 | 10～80% （結露のないこと） | ||||
| 電源 | 電源入力 | AC100V、50/60Hz | |||
| 定格入力電流 | 1.5A | 0.9A | 0.9A | ||
| 消費電力 | 最大動作時 （輝度最大、 スピーカ動作時） |
135W | 85W | 85W | |
| 標準※11 | 72W | 33W | 33W | ||
| パワーセーブ※11 | 2.0W以下 | ||||
| スタンバイ時※11 | 0.5W以下 | ||||
| 質量 | スタンドを含む | 約10.4kg | 約5.9kg | 約5.9kg | |
| スタンドを含まない | 約10.2kg | 約5.7kg | 約5.7kg | ||
| 外形寸法（突起部含まず） | スタンドを含む | 970.2（W） ×600.5（H） ×196（D）mm |
726.6（W） ×463.2（H） ×196（D）mm |
726.6（W） ×463.2（H） ×196（D）mm | |
| スタンドを含まない | 970.2（W） ×559.8（H） ×71.0（D）mm |
726.6（W） ×422.4（H） ×67.1（D）mm |
726.6（W） ×422.4（H） ×67.1（D）mm | ||
| 梱包状態 | 質量 | 約14.3kg | 約8.9kg | 約8.9kg | |
| 寸法 | 1,075（W） ×660（H） ×160（D）mm |
825（W） ×535（H） ×135（D）mm |
825（W） ×535（H） ×135（D）mm | ||
| VESA準拠 金具取付ピッチ（4点留め） | 400×200mm M6ネジ（深さ15mm） |
100×100mm M6ネジ（深さ15mm） |
100×100mm M6ネジ（深さ15mm） | ||
| 主な付属品 | 電源コード※12（3.0m）、信号ケーブル（3.0m：HDMI/HDMI）、ワイヤレスリモコン、単4形乾電池×2、スタンド※10、スタンド取付用ネジ×4（M5×17mm）、セットアップマニュアル、保証書 | ||||
- ※1静止画や動画はきれいに見えますが、天井の蛍光灯等が映りこむ場合があります。
- ※2天井の蛍光灯等が映りこむ場合があります。
- ※3輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。 - ※4端子共有による排他使用となります。
- ※5YPbPr接続の場合は、OSD メニューの「セットアップ」→「VGAオプション」→「VGAモード」で［YPbPr］を選択してください。
- ※6LCD-E328-2/LCD-E328は、EDIDの設定を設定0 (1,920×1,080 (60Hz))から設定2 (3,840×2,160 (60Hz))へ手動で設定する必要があります。
設定2の場合でも、LCD-E328-2/LCD-E328はフルHD対応のため、ダウンスケーリングで表示されます。 - ※7HDMI 1のみ。

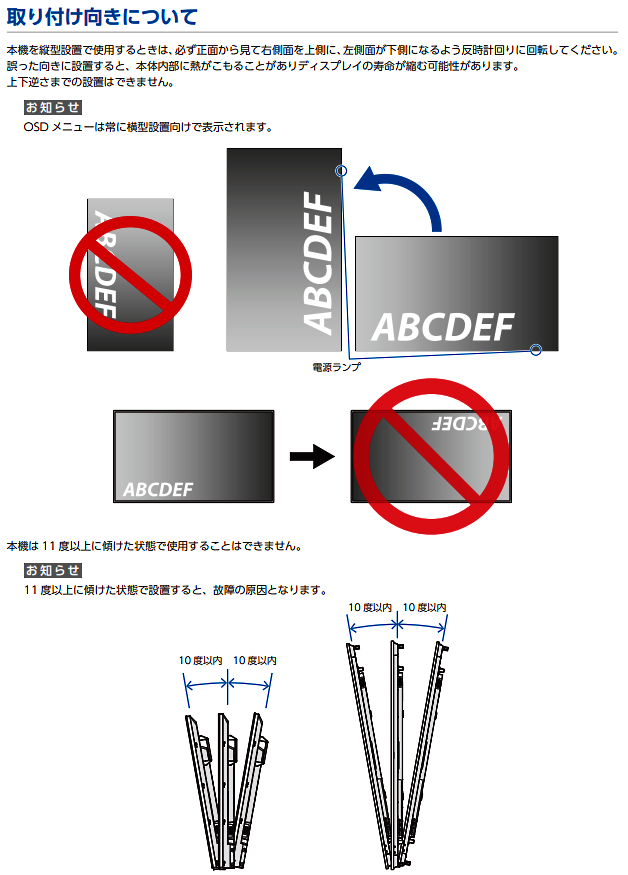

- ※8本機を縦型設置で使用するときは、必ず正面から見て右側を上側に、左側面が下側になるように反時計回りに回転してください。
誤った向きに設置すると、本体内部に熱がこもることがありディスプレイの寿命が縮む可能性があります。 - ※9OSDメニューは常に横型設置向けで表示されます。
- ※10付属の自立スタンドは横型設置のみ対応です。
- ※11工場出荷時の設定条件。
- ※12形状は「IEC2Pコネクタ/2Pプラグ」です。付属の電源コードは。国内100V商用電源対応品です。
- ●ディスプレイを縦型設置する場合は、縦型設置に関するご注意をご確認ください。
- ●民生用途の環境および同等のお取り扱いを想定しております。
- ●一日あたりの最長稼働時間は、16時間となります。
対応信号一覧
●：対応 －：非対応
| 解像度 | Refresh rate | Component | HDMI ビデオ | |
|---|---|---|---|---|
| E658/ E558/ E498/ E438 | E328-2/ E328 | |||
| 640×480p | 60Hz | ● | ● | |
| 720×480i | 60Hz | ● | ● | |
| 720×480p | 60Hz | ● | ● | |
| 720×576i | 50Hz | ● | ● | |
| 720×576p | 50Hz | ● | ● | |
| 1,280×720p | 50Hz | ● | ● | |
| 1,280×720p | 60Hz | ● | ● | |
| 1,920×1,080i | 50Hz | ● | ● | |
| 60Hz | ||||
| 1,920×1,080p | 24Hz | ● | ● | |
| 25Hz | ||||
| 30Hz | ||||
| 50Hz | ||||
| 60Hz | ||||
| 3,840×2,160p | 24Hz | － | ● | － |
| 25Hz | ||||
| 30Hz | ||||
| 50Hz | ||||
| 60Hz | ||||
| 4,096×2,160p | 24Hz | － | ● | － |
| 25Hz | ||||
| 30Hz | ||||
| 50Hz | ||||
| 60Hz | ||||
●：対応 －：非対応
| 解像度 | Refresh rate | VGA | HDMI PC | ||
|---|---|---|---|---|---|
| E658/ E558/ E498/ E438 | E328-2/ E328 | E658/ E558/ E498/ E438 | E328-2/ E328 | ||
| 720×400 | 70Hz | ● | ● | ||
| 640×480 | 60Hz | ● | ● | ||
| 800×600 | 56Hz | ● | ● | ||
| 60Hz | ● | ● | |||
| 1,024×768 | 60Hz | ● | ● | ||
| 1,280×720 | 60Hz | ● | ● | ||
| 1,280×800 | 60Hz | ● | ● | ||
| 1,280×960 | 60Hz | ● | ● | ||
| 1,280×1,024 | 60Hz | ● | ● | ||
| 75Hz | ● | ● | |||
| 1,400×1,050 | 60Hz (Reduced Blanking 信号) |
● | ● | ||
| 1,440×900 | 60Hz | ● | ● | ||
| 1,600×1,200 | 60Hz | ● | ● | ||
| 1,680×1,050 | 60Hz | ● | ● | ||
| 1,920×1,080 | 60Hz | ● | ● | ||
| 3,840×2,160 | 30Hz | － | ● | － | |
| 60Hz | － | ● | － | ||
| 1,366×768 | 60Hz | － | ● | ● | |
| 1,920×1,440 | 60Hz | － | ● | － | |
| 2,560×1,600 | 60Hz | － | ● | － | |
USBメモリのデータ形式と表示/再生可能なファイル仕様
| 対応ファイルシステム | FAT16(最大2GB) FAT32(最大4GB) |
|---|---|
| 最大フォルダ階層数 | 9 |
| 最大写真枚数 | 997 |
| 写真モード | |||
|---|---|---|---|
| 拡張子 | データ形式 | 画像最小解像度(横×縦) | 画像最大解像度(横×縦) |
| JPEG、JPG、JPE | ベースラインJPEG | 75×75 ピクセル | 15,360×8,640 ピクセル |
| 音楽モード | |||
|---|---|---|---|
| 拡張子 | データ形式 | 最大ビットレート | 最大チャンネル数 |
| MP3 | MPEG1/2 Layer3(MP3) | 320kbps | 2ch |
| 動画モード | |||
|---|---|---|---|
| コンテナフォーマット | 対応映像コーデック | 対応音声コーデック | |
| MPG、MPEG | MPEG1、MPEG2、 MPEG4 | LPCM、MP3、AAC | |
| TS | MPEG2、 H.264、 HEVC/H.265 | LPCM、MP3、AAC | |
| MP4 | MPEG2、MPEG4、H.263、H.264、HEVC/H.265 | LPCM、MP3、AAC | |
| WMV | H.264、Windows Media Video 9 | WMA 9、WMA 10 Pro | |
| 映像コーデック | 映像最大ビットレート※2 | 最大解像度(横×縦) | |
| MPEG1 | 40Mbps | 1,920×1,080＠30Hz | |
| MPEG2 | 40Mbps | 1,920×1,080＠30Hz | |
| MPEG4 | 40Mbps | 1,920×1,080＠30Hz | |
| H.263 | 40Mbps | 1,920×1,080＠30Hz | |
| H.264 | 135Mbps | 3,840×2,160＠60Hz | |
| HEVC/H.265 | 100Mbps | 3,840×2,160＠60Hz | |
| Windows Media Video 9 (WMV3) |
40Mbps | 1,920×1,080＠30Hz | |
| 音声コーデック | 音声最大ビットレート※2 | 最大チャンネル数 | |
| LPCM | 1.5Mbps | 5.1ch※1 | |
| MPEG1/2 Layer3(MP3) | 320kbps | 2ch | |
| AAC | AAC-LC:576kbps HE-AAC v1: 288kbps HE-AAC v2: 144kbps |
5.1ch※1 | |
| WMA 9 Standard | 320kbps | 2ch | |
| WMA 10 Pro M0 | 192kbps | 2ch | |
| WMA 10 Pro M1 | 384kbps | 5.1ch※1 | |
| WMA 10 Pro M2 | 768kbps | 5.1ch※1 | |
- ※12chに変換して再生されます。
- ※2映像、音声の最大ビットレートを組み合わせた場合、スムーズに再生されない場合があります。
- ・全てのUSB機器に対して、その動作を保証するものではありません。
- ・USBハブは使⽤しないでください。
- ・上記条件を満たしているファイルでも再生できない場合があります。
- ・ファイルのビットレートによっては、正常に再生されないことがあります。
- ・本機がサポートしていないコーデックで作成された動画ファイルは再生できません。
- ・フォルダ名、ファイル名は半角英数字をご使用ください。全角文字や半角文字は正しく表示されない事があります。
端子部
- HDMI/HDMIケーブル（3.0m）を添付しています。
オプション
| オプション品名 | 型名 | 希望小売価格 | 対応機種 | |
|---|---|---|---|---|
| 壁掛け金具 | ST-TM50※4 [生産終了] |
オープン価格 | LCD-E658※1 LCD-E558 LCD-E498 LCD-E438 | |
| ST-WM50 [生産終了] |
オープン価格 | |||
| ST-TM10H [生産終了] |
オープン価格 | LCD-E558 LCD-E498 LCD-E438 | ||
| VESA変換金具 | ST-WT10-600 [生産終了] |
オープン価格 | LCD-E658 | |
| ST-WT10-300 [生産終了] |
オープン価格 | LCD-E558 LCD-E498 LCD-E438 | ||
| キャスター付スタンド | スタンド （昇降機能付） |
ST-CS40-S※5※6 [生産終了] |
オープン価格 | LCD-E658※1※8※9 LCD-E558※10 LCD-E498※10 LCD-E438※10 [生産終了] |
| 前面棚板 | ST-CS40-S-FT※5 [生産終了] |
オープン価格 | ||
| 背面棚板 | ST-CS30-S-FT [生産終了] |
オープン価格 | ||
| カメラ台 | ST-CS30-S-CS※5 [生産終了] |
オープン価格 | ||
| カメラ台・棚板用 落下防止バンド |
ST-CS30-SR [生産終了] |
オープン価格 | ||
| キャスター付スタンド | スタンド | ST-CS31-B※7※9 [生産終了] |
オープン価格 | LCD-E658※3 LCD-E558 LCD-E498 LCD-E438 |
| 棚板 | ST-CS31-B-FT※5 [生産終了] |
オープン価格 | ||
| カメラ台 | ST-CS31-B-CS※5 [生産終了] |
オープン価格 | ||
| カメラ台・棚板用 落下防止バンド |
ST-CS31-SR [生産終了] |
オープン価格 | ||
| キャスター付スタンド | スタンド | ST-CS20-B※11 [生産終了] |
オープン価格 | LCD-E558 LCD-E498 LCD-E438 |
| キャスター付スタンド | スタンド | ST-45SC-NB※9 [生産終了] |
オープン価格 | LCD-E438※2 |
| メディアプレーヤー | MP-03 [生産終了] |
オープン価格 | LCD-E658 LCD-E558 LCD-E498 LCD-E438 LCD-E328-2 LCD-E328 | |
- ※1ST-WT10-600を使用することで適合。
- ※2ST-WT10-300を使用することで適合。
- ※3ディスプレイを縦設置で取り付ける場合は、ST-WT10-600が別途必要です。
- ※4角度調節範囲には壁面とディスプレイ本体が干渉するため以下の制限があります。
ディスプレイ型名 角度調節範囲 横設置 縦設置 LCD-E658 0°～10° 0°～5° LCD-E558 0°～10° 0°～5° LCD-E498 0°～10° 0°～9° LCD-E438 0°～10° 0°～10° - ※5ディスプレイの取り付けの高さ・向きによっては干渉する場合があります。
- ※6総積載量は、ディスプレイ、カメラ台、棚板への積載物を含んで85kg以下であること。
- ※7総積載量は、ディスプレイ、カメラ台、棚板への積載物を含んで73kg以下であること。
- ※8ディスプレイ縦型設置時には、ペントレーを装着できません。
- ※9ディスプレイを縦型設置する場合は、縦型設置に関するご注意をご確認ください。
- ※10ディスプレイ横型設置のみ対応。
- ※112025年4月出荷分から対応。これ以前の出荷分は金具穴ピッチ400×200非対応のため組み合わせ設置できませんのでご注意ください。
使用環境「周囲温度：35℃以下」
設置の際は、必ずスタンド添付の「スペーサ」をご使用ください。
縦型設置に関するご注意
LCD-E658/E558/E498/E438/E328-2/E328を縦型設置をする際は以下の点にご注意ください。
取り付け向きについて
本機を縦型設置で使用するときは、
必ず正面から見て右側を上側に、左側面が下側になるように
反時計回りに回転してください。
誤った向きに設置すると、本体内部に熱がこもることがあり
ディスプレイの寿命が縮む可能性があります。
- ※OSDメニューは常に横型設置向けで表示されます。
本機は11度以上に傾けた状態で使用することはできません。
11度以上に傾けた状態で設置すると、故障の原因となります。
製品同梱のスタンドについて
本機に付属の自立スタンドは横型設置のみ対応です。
LCD-E658/E558/E498/E438/E328同梱のセットアップマニュアルの記載について
LCD-E658/E558/E498/E438/E328は、縦型設置が可能になりました。
製品仕様のアップデートに伴い、本製品に同梱されているセットアップマニュアルの以下のページ（日本語-17ページ）の内容が変更になります。内容を読み替えていただけますようお願いいたします。
同梱しているセットアップマニュアルの内容
読み替えていただきたい内容
