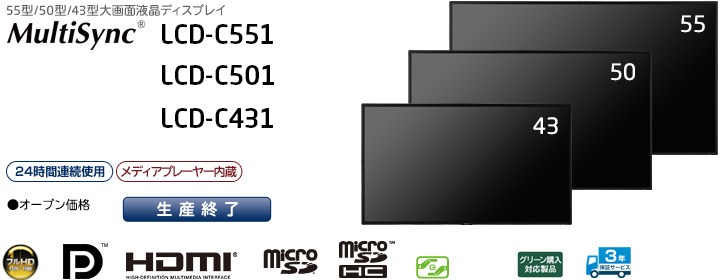

MultiSync® LCD-C551 / LCD-C501 / LCD-C431
生産終了設置性の高い薄型ボディにメディアプレーヤーを内蔵。
人の目を惹きつける情報発信をもっと身近に。
| 最大輝度（標準値） | コントラスト比 | 応答速度 | 視野角 | 表示画素数 | |
|---|---|---|---|---|---|
| LCD-C551 | 400cd/m² （280cd/m²） |
4000:1 | 8ms （G to G） | 左右178° 上下178° | 1920×1080 |
| LCD-C501 | 400cd/m² （280cd/m²） |
4000:1 | 6.5ms （G to G） | 左右178° 上下178° | 1920×1080 |
| LCD-C431 | 400cd/m² （280cd/m²） |
4000:1 | 8ms （G to G） | 左右178° 上下178° | 1920×1080 |
仕様
| 型名 | LCD-C551 | LCD-C501 | LCD-C431 | ||
|---|---|---|---|---|---|
| サイズ（表示サイズ） | 55型（138.8cm） | 50型（125.7cm） | 43型（108.0cm） | ||
| 液晶パネル / バックライト | VA方式液晶（ノングレア仕様） | ||||
| 白色LEDバックライト（エッジ型） | |||||
| 有効表示領域 | 1,209.6×680.4mm | 1095.8×616.4mm | 940.9×529.3mm | ||
| 表示画素数 | 1,920×1,080 | ||||
| 画素ピッチ | 0.63mm | 0.57mm | 0.49mm | ||
| 表示色 | 約10億7,374万色（DisplayPort/HDMI 10bit入力時）、 約1,677万色（8bit入力時） | ||||
| 視野角（標準値、コントラスト比10：1以上） | 左右178°、上下178° | ||||
| 輝度 （周囲温度25℃） |
工場出荷設定標準値 | 280cd/m² | |||
| 最大値 | 400cd/m² | ||||
| コントラスト比（標準値） | 4000 : 1 | ||||
| 応答速度（標準値）※1 | 8ms (G to G) | 6.5ms (G to G) | 8ms (G to G) | ||
| 走査周波数 | 水平周波数 | 15.625/15.734/31.5～91.1kHz | |||
| 垂直周波数 | 50～85Hz（50/60Hz フレームロック）（アナログ）、 24～85Hz（50/60Hzフレームロック）（デジタル） | ||||
| 入力端子 | DisplayPort™ | DisplayPort™ コネクタ | デジタルRGB信号 | ||
| DisplayPort™規格 Ver1.1a準拠 HDCP 1.3 SVGA60、XGA60、WXGA60、SXGA60、UXGA60、WUXGA60※5、1,920×1,080（60Hz）、 1125p（1080p）、1125i（1080i）、750p（720p）：50Hz/60Hz | |||||
| HDMI®※2 | HDMI® コネクタ | デジタル色差信号 デジタルRGB信号 | |||
| 3入力端子、HDCP 1.4：SVGA60、XGA60、WXGA60、SXGA60、UXGA60、WUXGA60※5、1,920×1,080（60Hz）、1125p（1080p）、1125i（1080i）、750p（720p）：50Hz/60Hz、525p（480p）：60Hz、625p（576p）：50Hz、525i（480i）：60Hz | |||||
| VGA(RGB)※3 | ミニD-Sub15ピン | アナログ信号 同期信号 | |||
| RGB：0.7Vp-p/75Ω、 VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※5、WUXGA60※5、1,920×1,080（60Hz） セパレート同期信号：TTLレベル 正/負極性 シンクオングリーン：0.3Vp-p/75Ω 負極性 | |||||
| VGA (Y/Pb/Pr)※3※4 | ミニD-Sub15ピン | 色差信号 | |||
| 輝度信号Y：1.0Vp-p/75Ω、色差信号Cb/Cr（Pb/Pr）：0.7Vp-p/75Ω、 HDTV/DVD：1125p（1080p）、1125i（1080i）、750p（720p）：50Hz/60Hz、525p（480p）、525i（480ｉ）：60Hz、625p（576p）、625i（576i）：50Hz | |||||
| VIDEO | RCA端子 | コンポジット信号 | |||
| 1.0Vp-p/75Ω NTSC/PAL/SECAM/4.43NTSC/PAL60 | |||||
| 音声端子 | オーディオ 入力 |
φ3.5mmステレオミニジャック×2 | アナログ音声信号 | ||
| ステレオ L/R 0.5Vrms | |||||
| DisplayPort™ コネクタ | デジタル音声信号 | ||||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||||
| HDMI® コネクタ | デジタル音声信号 | ||||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||||
| オーディオ 出力 |
φ3.5mmステレオミニジャック | アナログ音声信号 | |||
| 入力選択された信号を出力 ： ステレオ L/R 0.5Vrms | |||||
| 音声出力 | 内蔵スピーカ | 10W＋10W（ステレオ） | |||
| 制御信号 | 制御入力コネクタ | D-Sub 9ピン（RS-232C）×1 | |||
| LANポート | RJ-45 10BASE-T/100BASE-TX ×1 | ||||
| リモコン入力コネクタ | φ3.5mmステレオミニジャック×1 | ||||
| リモコン出力コネクタ | φ3.5mmステレオミニジャック×1 | ||||
| microSDカードスロット | microSDカードスロット×1 microSDHC 32GBまで対応 | ||||
| USBポート | USB（2A） | USBストレージデバイス用（供給電圧：5V、最大供給電流：2A） | |||
| 適合規格等 | 安全 | 電気用品安全法、J60950-1、J3000 | |||
| パワーセーブ | VESA DPM準拠 | ||||
| 不要輻射 | VCCI-B、JIS C 61000-3-2、J55022（クラスB） | VCCI-B、J55022（クラスB） | |||
| その他 | DDC/CI※8、グリーン購入法 | ||||
| 連続稼働時間 | 24時間／日 | ||||
| 使用環境条件 | 温度 | 0～40℃（0～35℃：仰向け設置または下向き設置時） | |||
| 湿度 | 20～80%（結露のないこと） | ||||
| 高度 | 3,000m | ||||
| 設置 | 横型設置／縦型設置／水平設置 | ||||
| 保管環境条件 | 温度 | -20～60℃ | |||
| 湿度 | 10～90%（結露のないこと） | ||||
| 電源 | 電源入力※6 | AC100、50/60Hz | |||
| 定格入力電流 | 1.55A（100V） | 1.50A（100V） | 1.35A（100V） | ||
| 消費電力 | 最大（輝度最大、スピーカ動作時） | 120W | 100W | 90W | |
| 標準※7 | 75W | 65W | 50W | ||
| パワーセーブ時※8 | 2.0W以下 | ||||
| スタンバイ時※7 | 0.5W以下 | ||||
| 質量 ディスプレイ本体（スタンドなし） | 約18.8kg | 約16.1kg | 約12.5kg | ||
| 外形寸法（突起部を除く） | 1,238.4（W） ×709.2（H） ×45.0（D）mm |
1124.7（W） ×645.3（H） ×45.0（D）mm |
970.7（W） ×558.9（H） ×45.0（D）mm | ||
| 梱包状態 | 質量 | 約27.1kg | 約23.0kg | 約17.5kg | |
| 寸法 | 1,430（W） ×920（H） ×250（D）mm |
1,300（W） ×848（H） ×220（D）mm |
1136（W） × 704（H） × 172（D）mm | ||
| VESA金具取付ピッチ（4点留め） | 300×300mm M6ネジ（深さ14mm） | ||||
| 主な付属品 | 電源コード（3.0m）※9、信号ケーブル（1.8m：HDMI/HDMI）、ワイヤレスリモコン、単4形乾電池×2、クランプ、ネジ、microSDカードスロットカバー、取扱説明書（ユーティリティディスク）、セットアップマニュアル、保証書、付属品シート | ||||
- ※1特定階調レベル間（255/224、255/192、255/128、255/0、224/192、224/128、224/0、192/128、192/0、128/0）の各応答速度の平均値です。
- ※2すべてのHDMI®規格に対応したPCやHDMI®機器での動作保証はしておりません。HDMI®規格に対応したPCやHDMI®機器によっては、正しく表示されない場合があります。
- ※3共用端子。
- ※4YPbPr接続の場合は、ターミナルモードの設定が必要です。また接続に適したケーブルが必要です。詳しくは販売店にお問い合わせください。
- ※5簡易圧縮表示です。表示される文字が不鮮明になる場合があります。
- ※6100V以外の電圧でお使いになる場合は、お使いになる電圧に適した電源コードを準備の上お使いください。
- ※7工場出荷時の設定条件。
- ※8VGA入力選択時。
- ※9形状は「IEC3Pコネクタ/アースリード付2Pプラグ」です。
付属の電源コードは、国内100V商用電源対応品です。 - ・仕様は予告なしに変更することがあります。
内蔵メディアプレーヤで表示/再生可能なファイル
静止画
| 対応フォーマット | ||
|---|---|---|
| 拡張子 | フォーマット | 対応／解像度 |
| .jpg, .jpe, .jpeg | JPEG | ベースライン、プログレッシブ、RGB、CMYK |
| 5,000×5,000ピクセルまで | ||
| .png | PNG | インタレース、αチャンネル |
| 4,000×4,000ピクセルまで | ||
動画
| 対応フォーマット | ||
|---|---|---|
| 拡張子 | 動画コーデック | 音声コーデック |
| .mpg, .mpeg | MPEG1, MPEG2 | MPEG, MPEG Audio Layer3 （略称：MP3）, AAC-LC （略称：AAC）, LPCM |
| .wmv | H.264, WMV | MP3, WMA Standard, WMA 9/10 Professional |
| .mp4 | H.264 | MP3, AAC |
| .mov | H.264 | MP3, AAC |
| .flv, f4v | H.264 | MP3, AAC |
BGM
| 対応フォーマット | |
|---|---|
| 拡張子 | 音声コ－デック |
| .wav | LPCM |
| .mp3 | MP3 |
詳細情報
| 項目 | 条件 | |
|---|---|---|
| 解像度 | JPEG | 5,000×5,000ピクセルまで |
| PNG | 4,000×4,000ピクセルまで | |
| MPEG1 | 480@30fps | |
| MPEG2 | MP@ML, MP@HL, 1080p@30fps / 1080i@60fps | |
| H.264 | High profile Lv.4.2, 1080p@30fps / 1080i@60fps | |
| WMV | Advanced@L3, Simple&Main | |
| 動画ビットレート | - | 15Mbpsまで |
| 音声サンプルレート | - | 48KHzまで |
| 音声ビットレート | MP2 | 384Kbpsまで |
| MP3 | 320Kbpsまで | |
| AAC | 1440Kbpsまで | |
- ・上記の条件を満たしている動画ファイルであっても再生できない場合があります。
- ・USBストレージデバイスやmicroSDメモリーカードの種類、ファイルのビットレートによっては正常に動画が再生されない事があります。
- ・デジタル著作権管理（Digital Right Management, DRM）付きのファイルは再生できません。

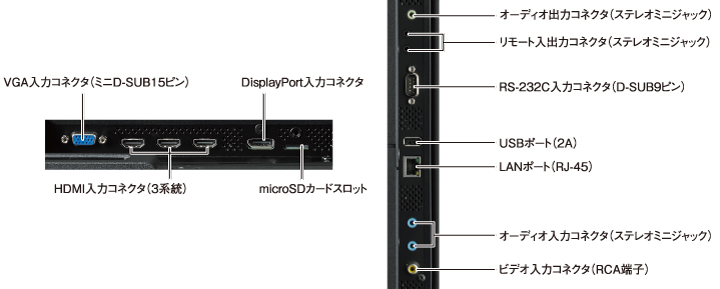

端子部
- HDMI/HDMIケーブル（1.8m）を添付しています。
オプション
| オプション品名 | 型名 | 希望小売価格 | 対応機種 | |
|---|---|---|---|---|
| 壁掛け金具 | ST-WM50 [生産終了] |
オープン価格 | LCD-C551 LCD-C501 LCD-C431 | |
| ST-TM50 [生産終了] |
オープン価格 | |||
| 自立スタンド（横設置専用） | ST-43M [生産終了] |
オープン価格 | ||
| キャスター付スタンド | スタンド（昇降機能付） | ST-CS40-S※2 [生産終了] |
オープン価格 | LCD-C551 LCD-C501 LCD-C431 |
| 変換アダプタ | ST-WT10-300 [生産終了] |
オープン価格 | ||
| 前面棚板 | ST-CS40-S-FT [生産終了] |
オープン価格 | ||
| カメラ台 | ST-CS30-S-CS [生産終了] |
オープン価格 | ||
| 棚板 | ST-CS30-S-FT [生産終了] |
オープン価格 | ||
| カメラ台・棚板用 落下防止バンド |
ST-CS30-SR [生産終了] |
オープン価格 | ||
| キャスター付スタンド | スタンド | ST-45SC-NB [生産終了] |
オープン価格 | LCD-C431 |
| 人感センサ内蔵リモートコントロールキット | KT-RC3※3 [生産終了] |
オープン価格 | LCD-C551 LCD-C501 LCD-C431 | |
- ※1LCD-C501/LCD-C431を取り付けた場合、ディスプレイの外形よりスタンドがはみ出します。
- ※2ディスプレイをスタンドに取り付けるには、ST-WT10-300が別途必要です。
- ※3人感センサ機能は使用できません。
[入力信号検出]-[CUSTOM DETECT] 設定について
[入力信号検出] - [CUSTOM DETECT] の設定で、優先順位の設定によっては、「この入力設定には制限があります」と表示されることがあります。
これは、優先順位の組み合わせで、アナログ信号端子同士またはデジタル信号端子同士を選択した場合に表示されます。
信号端子説明
アナログ信号端子：VGA、VIDEO
デジタル信号端子：DisplayPort、HDMI1、HDMI2、HDMI3、MP
優先順位設定で、アナログ信号端子を1系統、デジタル信号端子を1系統に設定した時には、「この入力設定には制限があります」は表示されることなく、ご使用いただけます。
たとえば、

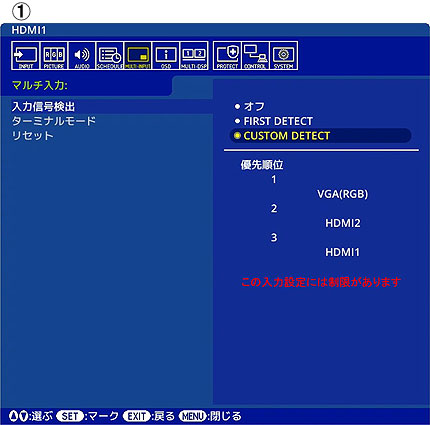

下図①のように、優先順位にHDMI2と、HDMI1を選択した場合には、どちらもデジタル信号端子になりますので、「この入力設定には制限があります」と表示されます。
下図②のように、優先順位にVIDEOと、VGA(RGB)を選択した場合には、どちらもアナログ信号端子になりますので、「この入力設定には制限があります」と表示されます。

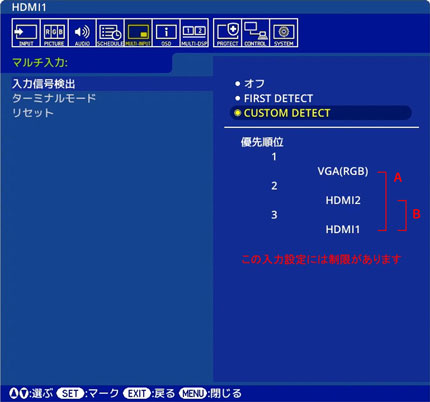

Ａ．HDMI2(優先順位2）またはHDMI1（優先順位3)を表示している時に、VGA(RGB)(優先順位1)信号が入力された場合には、自動でVGA(RGB)(優先順位1）に入り替わります。
Ｂ．HDMI1(優先順位3）を表示している時に、HDMI2(優先順位2）の信号が入力された場合には、デジタル信号端子同士の選択のため、HDMI2には切り替わりません。
※デジタル信号端子を2つ設定しているため、この制限として「この入力設定には制限があります」と表示されます。
優先順位が高い信号を入力した時に、その入力端子を表示させる場合には手動で入力端子を切り替えてください。
なお、アナログ信号とデジタル信号をそれぞれ1系統で選択した場合には、「この入力設定には制限があります」は表示されません。
この設定にした時は、以下のような動作になります。

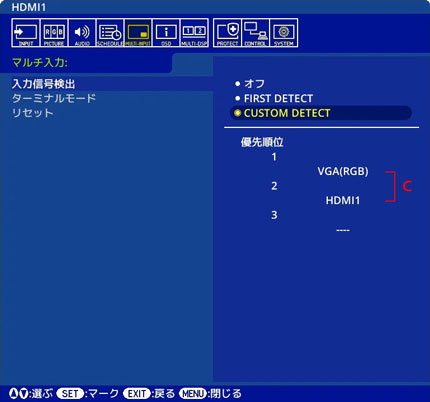

Ｃ．HDMI1(優先順位2)を表示している時に、VGA(RGB)(優先順位1)信号が入力された場合には、自動でVGA(RGB)(優先順位1)に入り替わります。
VGA(RGB)(優先順位1)を表示している時に、HDMI1(優先順位2)信号が入力されても、HDMI1（優先順位2）には切り替わりません。
- ※ページに記載された内容・仕様は販売当時のものです。
