MultiSync® LCD-BT421
生産終了限られたスペースでも設置できる、バータイプディスプレイ
さまざまな演出な可能な省スペースサイネージモデル
| 輝度（最大値）※ | コントラスト比 | 応答速度 | 視野角 | 表示画素数 |
|---|---|---|---|---|
| 700cd/m² | 4000:1 | 8ms （G to G） | 左右178° 上下178° | 1920×480 |
- ※
取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。
特長
設置制限のある空間でも4：1の横長画面で効果的にデジタルサイネージ
42型の画面サイズながら、筐体の縦幅はわずか約28.8cm。画面アスペクト比（縦横比）4：1の横長（バータイプ）画面により、スペースが限られた場所でのデジタルサイネージが可能になります。さらに、横置き・縦置き設置のどちらの方向にも対応できるため、設置環境や表示内容にマッチした設置スタイルを選択いただけます。
明るい空間でも優れた視認性を発揮し、さまざまな設置ニーズに対応
残像に強く、焼き付きにくい高品位パネルを採用し、高輝度700cd/m²（最大値）※、コントラスト比4000：1を確保しました。明るい周囲環境でも高い視認性を得られます。さらに、斜めから見ても視認性の高い、上下左右ともに 178°の広視野角に対応しています。
- ※輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。
厳しい環境下でも24時間連続使用に耐えうる高耐久設計
優れた密閉性と放熱性の筐体構造により、本体や液晶パネル内への粉塵侵入を低減。さらに、0℃～50℃の環境温度に耐える部品を採用しました。厳しい環境下でも安定動作し、24時間365日連続使用が可能です。
画面の輝度ムラを低減した正確な色再現
1枚ごとに表示特性が異なる液晶パネルは、それぞれムラの発生する場所なども違います。高効率バックライト採用により、輝度ムラを低減し、より正確な色再現が可能です。
シンプルなシステム構築により、さまざまな多面表示が可能
フルHD（1,920×1,080）の映像から、上下に2分割した画面の1つを選択して表示できるトリム機能を装備。また、DVI-Dケーブルによるデイジーチェーン機能により、横長2画面表示を1台のコントローラで構築可能です。
トリム機能
縦横の比率を維持して横方向を画面いっぱいに表示し、画面上部または下部から480ドットを切り出して表示可能。
デイジーチェーン機能
DVIケーブルを使用した連結に対応し、横連結・両面が可能。（8台まで接続可能）
イコライザー機能
信号補正回路により最大15mまで、映像信号延長時の劣化のない映像を提供。
複数ディスプレイを集中管理
電源ON/OFFや表示入力切替などのRS-232Cを使用したディスプレイ制御のリモートコントロールをはじめ、ネットワーク接続によるLANコントロールにも対応。1台のホストコンピュータからネットワーク接続による様々な操作や設定変更が行えます。
充実のアフターサービスをご用意しています
デジタルサイネージ向けパブリックディスプレイ 3年保証サービス
デジタルサイネージ向けパブリックディスプレイ商品の保証期間は、お買い上げ日から3年間です。詳細は下記ページをご覧ください。

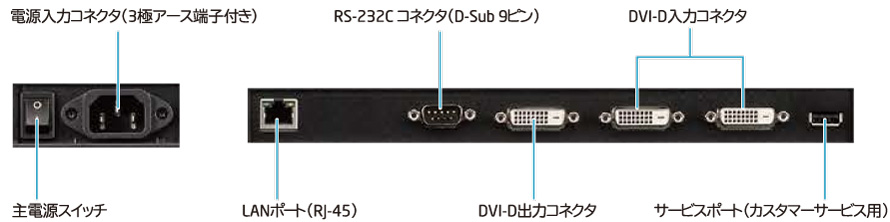

端子部
仕様
| 型名 | LCD-BT421 | ||
|---|---|---|---|
| サイズ（表示サイズ） | 42型バータイプ（107.2cm） | ||
| 液晶パネル / バックライト | VA方式液晶（アンチグレア処理・高ヘイズ※1） | ||
| 白色LEDバックライト（直下型） | |||
| 有効表示領域 | 1,039.7×259.9mm | ||
| 表示画素数 | 1,920×480 | ||
| 画素ピッチ | 0.542mm | ||
| 表示色 | 約1,677万色 | ||
| 視野角（標準値、コントラスト比10：1以上） | 左右178°、上下178° | ||
| 輝度（最大値）※6 | 700cd/m² | ||
| コントラスト比（標準値） | 4,000 : 1 | ||
| 応答速度（標準値）※2 | 8ms (G to G) | ||
| 走査周波数 | 水平周波数 | 29～81kHz | |
| 垂直周波数 | 56～76Hz（50/60Hzフレームロック） | ||
| 入力端子 | DVI | DVI-D 24ピン×2 | デジタルRGB信号 |
| DVI規格T.M.D.S準拠 HDCP1.2対応 VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60、1,920×1,080(60Hz)※3、1,920×480(60Hz)、1,920×540(60Hz)、1,920×960(60Hz) | |||
| 出力端子 | DVI | DVI-D 24ピン | デジタルRGB信号 |
| DVI規格T.M.D.S準拠 | |||
| 制御信号 | 制御入力コネクタ | D-Sub 9ピン（RS-232C）×1 ※排他使用 | |
| LANコネクタ | RJ-45（10BASE-T/100BASE-TX）×1 ※排他使用 | ||
| USBサービスポート | （カスタマーサービス用） | ||
| 適合規格等 | 安全 | J60950-1、J3000 | |
| パワーセーブ | VESA DPM準拠 | ||
| 不要輻射 | VCCI-A、JIS C 61000-3-2、J55032（クラスA） | ||
| その他 | J-MOSS | ||
| 連続稼働時間 | 24時間 | ||
| 使用環境条件 | 温度 | 0～50℃ | |
| 湿度 | 20～80%（結露のないこと） | ||
| 高度 | 2,000m | ||
| 設置 | 横型設置／縦型設置 | ||
| 保管環境条件 | 温度 | -20～60℃ | |
| 湿度 | 10～90%（結露のないこと） | ||
| 電源 | 電源入力 | AC100～240V 50/60Hz | |
| 定格入力電流 | 0.8A（100V） 0.6A（240V） | ||
| 消費電力 | 最大（輝度） | 75W | |
| 標準※4 | 50W | ||
| パワーセーブ時※4 | 2.0W以下 | ||
| スタンバイ時※4 | 0.5W以下 | ||
| 質量 | 約9.3kg | ||
| 外形寸法（突起部を除く） | 1,059.9（W）×288.9（H）×64.7（D）mm | ||
| 梱包状態 | 質量 | 約12.5kg | |
| 寸法 | 1,174（W）×416（H）×161（D）mm | ||
| VESA準拠 金具取付ピッチ（4点留め） | 400×100mm、200×100mm M6ネジ（深さ10mm） | ||
| 主な付属品 | 電源コード（3.0m）※5、信号ケーブル（1.8m：DVI-D/DVI-D）、ワイヤレスリモコン、単4形乾電池×2、クランプ、ネジ、セットアップマニュアル、保証書 | ||
- ※1天井の蛍光灯等が映りこむ場合があります。
- ※2特定階調レベル間（31、63、95、127、159、191、223）の各応答速度の平均値です。
- ※3簡易圧縮表示です。表示される文字が不鮮明になる場合があります。
- ※4工場出荷時の設定条件。
- ※5形状は「IEC3Pコネクタ/アース線付2Pプラグ」です。
付属の電源コードは、国内100V商用電源対応品です。 - ※6輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。
- ※ページに記載された内容・仕様は販売当時のものです。
