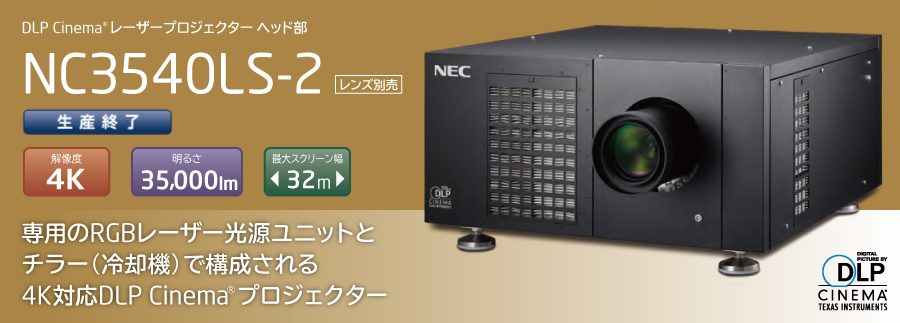

NC3540LS-2
生産終了
主な特長
プロジェクターヘッド部（NC3540LS-2）、専用レーザー光源ユニット（IPG製：RGB-100k-3P）にチラー（冷却機）を接続して構成
プロジェクターヘッド部とレーザー光源ユニットは、光ファイバーと制御ケーブルで接続し、レーザー光源ユニットはチラー（冷却機）とホースで接続して冷却液を循環させます。
長寿命のRGB三原色レーザー光源を採用し、BT.2020の色域に対応
高輝度の35,000ルーメン
レーザー光源寿命は約30,000時間（予定）※
- ※設置環境によります。保証時間ではありません。
レーザー光源の採用により、起動速度が向上
光出力調整は、100%－20%の範囲で調整値に比例して可変
シネマ上映をサポートする各種調整機能を搭載
設置環境に合わせたカラーキャリブレーションが容易に行える他、レンズ位置やライト出力を記憶させる機能、輝度を一定に保つ制御機能などを搭載しています。入力端子・信号フォーマット・レンズメモリーデータ・ライトメモリーデータなどを100通りプリセット設定でき、内8つはクイックに選択できます。また、映画用3Dシステムの装着により、プロジェクター1台で3D上映が可能です。
仕様
| 型名 | NC3540LS-2 |
|---|---|
| 方式 | 3チップDLP Cinema®方式 |
| チップ仕様 | 1.38型 DC4Kチップ |
| 解像度 | 4096×2160 |
| 光源 | IPG社製：IPG-100k-3P使用 |
| 光源寿命 | 30,000時間（予定）※1 |
| 光出力 | 35,000lm （IPG社製光源：IPG-100k-3P使用時） |
| 光出力調整範囲 | 20%－100%（10－30℃）、 20%－75%（30℃以上） （IPG社製光源：IPG-100k-3P使用時） |
| スクリーンサイズ（最大） | 32m※2 |
| コントラスト比 | 2000：1 |
| 電源 | AC100－240V 50/60Hz 単相 |
| 入力電流 | 4.8-2.3A |
| 消費電力 | 320W |
| 熱量 | 1092BTU |
| チルト（上下方向） | ±15度（本体のみ） |
| ダウザー | ○ |
| 冷却方式 | 液冷システム |
| 騒音レベル | 55dB |
| 質量（レンズ除く） | 51kg |
| 外形寸法（レンズ及び突起部除く） | 666（W）×364（H）×737（D）mm |
| 入力スロット | 2スロット（空きスロット）（専用オプション欄参照） |
| 動作温度 | 10℃～35℃ |
| 動作湿度（結露なきこと） | 10～85% |
| 適合規格等 | IEC60950-1 |
| レーザー/ランプ規格標準 | JIS C6802: 2014 Class1, IEC60825-1: 2014 Class1, IEC62471-5: 2015 RG3 |
- ※1設置環境によります。保証時間ではありません。
- ※2設置環境によります。

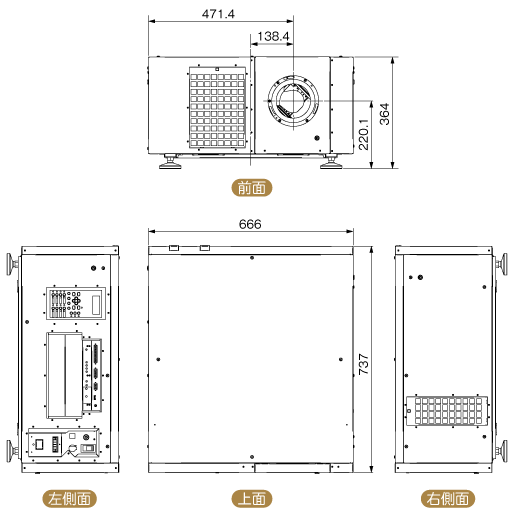

外観図

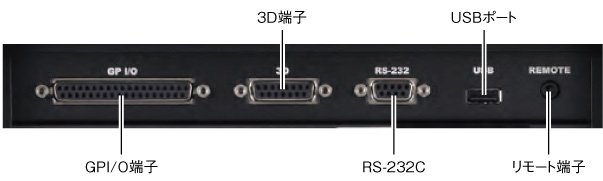

入出力端子
| 形状 | コネクタ | 端子数 |
|---|---|---|
| リモート端子 | ステレオミニ | 1 |
| LAN（本体側面パネル） | RJ-45, 1000BASE-T | 1 |
| RS-232C | D-Sub9ピン | 1 |
| USBポート | タイプA | 1 |
| GPI/O端子 | D-Sub37ピン | 1 |
| 3D端子 | D-Sub15ピン | 1 |
| インターロック端子（本体前面パネル内側） | 4ピンターミナル | 1 |
オプション
【必須専用オプション（IPG製）】 レーザー光源ユニット RGB-100k-3P

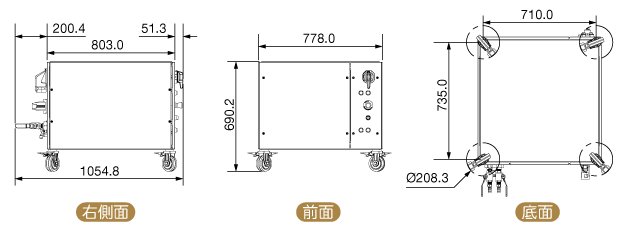

外観図
【レーザー光源ユニット用 必須オプション：推奨品（オリオン機械製）】
チラー（冷却機） RKS1502J-MV
エアフィルター NC-80AF02
4枚1セット。1回の交換で3枚使用。
シグナルインプットボード NC-80DS02
4K・3G対応、CineLinkⅡ™非対応。
シグナルインプットボード NP-80LB01-B
CineLinkⅡ™対応。
シグナルインプットボード NP-80DS01-B
CineLinkⅡ™非対応。
インテグレーテッド・メディア・サーバー NP-90MS02-4K[生産終了]
プロジェクター本体に内蔵して使用し、ハードディスクには最大約2TBのコンテンツを保存できます。さらに、NAS※を接続することでストレージ容量の増大を図ることができ、直接コンテンツを上映できます。また、USB3.0対応や上映中でも他のコンテンツのインジェスト（取り込み）ができるので、インジェスト時間の短縮が可能です。
- ※Network Attached Storageの略で、コンピュータなどからネットワークを通じてアクセスできる外部記憶装置です。
端子部
仕様
| デコーディング | JPEG2000 2K HFR | 120fps（最大） |
|---|---|---|
| JPEG2000 4K 2D | 30fps（最大） | |
| MPEG2（720p 60, 1080i 60, 1080p 30） | ● | |
| 4K出力 | 4K 2D 30fps（最大） | ● |
| ストレージ | RAID 5（For DCP） | 2TB |
| ホットスワップ対応 | ● | |
| NASサポート | ● | |
| I/Oポート | USB 2.0 | 1 |
| USB 3.0 | 2 | |
| eSATA | 1 | |
| ギガビット・イーサネット | 3 | |
| 3G-SDI（×2）, In/Out, Single/Dual | 2（In/Out） | |
| HDMI入力 | 1 | |
| 16ch.オーディオ出力（RJ-45×2） | ● | |
| GPI×4（RJ-45×1）＋GPO×6（RJ-45×1） | In4/Out6 | |
| LTC | GPO5 出力と共用 | |
| 字幕 | 2D&3D | ● |
| オーディオ | Dolby Atmos | オプション |
| Auro | ||
| 3D | SENSIO | |
| Ghost Busting（LightSpeed） | ||
| RealD（Demux） | ||
| その他の機能 | Play while Ingest | ● |
| Dolby Pngest | ● | |
| TMS/コントロール/ インターフェース |
TMS/NOC | ● |
| Web Based GUI | ● |
投写用レンズ
スクリーンサイズや設置する環境に合わせて、お選びいただけます。
調整機能※とレンズメモリーは、全てのモデルに対応しています。
レンズシフトエリア
- ※電動レンズシフト（縦・横）、電動ズーム、電動フォーカス。
