Q2シリーズ

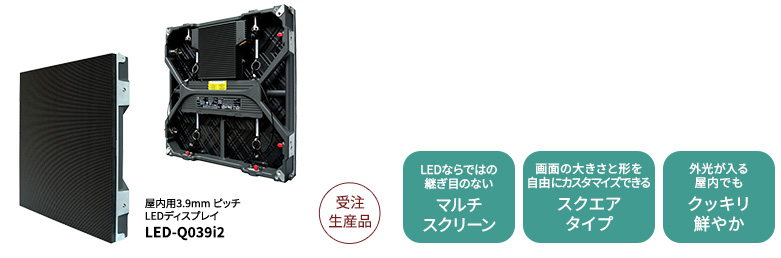

屋内用 スクエア型 フルカラーファインピッチLEDディスプレイLED-Q028i2 / LED-Q039i2生産終了

様々な大画面サイズのサイネージに応えるスクエア型
屋内の明るい環境下のサイネージに適した
高輝度ファインピッチLEDディスプレイ

Q2シリーズ（屋内用） [生産終了]

受注生産品

LED画素ピッチ 2.8mm 3.9mm
標準視距離※ 7.0m 9.8m
型名 LED-Q028i2 LED-Q039i2
画素構成 3-in-1 SMD
輝度 1,200cd/m²
コントラスト比 7,000 : 1
  • ※
    画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
仕様書pdf

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

特長

用途や設置場所に応じて、シームレスな大画面マルチスクリーンを構成

LEDディスプレイにはフレームがなく、組み合わせることで継ぎ目のないシームレスな大画面マルチスクリーンを自由に構成可能。 画素ピッチが狭くなるほど短くなる標準視距離※に合わせて2.8mm、3.9mmの2種類の画素ピッチをラインアップし、用途や設置環境に応じて適切なモデルを選択いただけます。

屋内用に美しい映像を描写する高画質設計、広視野角の3-in-1 SMDタイプ

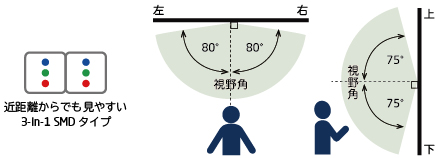

3-in-1 SMDタイプLED配置イメージ、視野角のイメージ

LEDの画素構成は、1つのパッケージ（ランプ）に3色（R、G、B）の素子を組み込んだ3-in-1 SMDタイプを採用しました。斜めから見ても視認性が高く、最大で左右160°、上下150°の広視野角※を確保しています。

  • ※
    正面方向から輝度半減になる角度。

明るい屋内でも見やすい高輝度、高コントラスト表示

LED-Q028i2/LED-Q039i2の画面輝度は1,200cd/m²、コントラスト比は7,000:1。明るい照明の下や外光が差し込む屋内でも、明るくメリハリのある映像を映し出します。

設置場所に合わせフレキシブルな画面構成が可能。
スペースを活かした魅力あるサイネージを演出

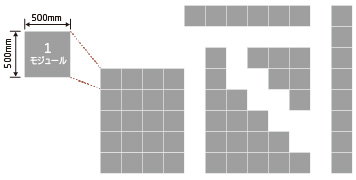

様々な形のマルチスクリーン構成イメージ

LEDモジュールはフレキシブルな設置が可能な500×500mmのスクエア型を採用。横や縦につなげることで画面の大きさと形を自由にカスタマイズでき、設置場所や演出に合わせてフレキシブルに設置できます。

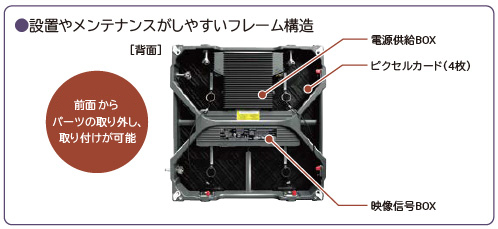

フロント、ハンギング（吊り下げ）設置に対応

設置やメンテナンスがしやすいフレーム構造

フロントからの設置・メンテナンスに対応。バックヤードを確保できない狭い設置場所でも前面からの作業が可能です。さらに空間を活かしたハンギング（吊り下げ）にも対応し、設置場所の制約を軽減します。

長期運用を希望される方へ、
10年間の長期修理に対応したモデルをラインアップ

通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。

保守サポートについてはこちら

仕様

  • 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
通常モデル 型名 LED-Q028i2 LED-Q039i2
10年修理対応モデル 型名 LED-Q028i2-10Y LED-Q039i2-10Y
LED画素ピッチ 2.8mm 3.9mm
解像度（ピクセル） 176×176 128×128
画素構成 3-in-1 SMD
有効表示領域 500×500mm
輝度 1,200cd/m²
コントラスト比  7,000 : 1
色再現 16ビット（約281兆色）
視野角※1 左/右 80°/80°
上/下 75°/75°
動作環境温度 -20～40℃
動作環境湿度 10～80%（結露のないこと）
電源入力 AC 100-240V、50/60Hz
消費電力※2 AC100V 120W
寸法（W×H×D） 500×500×70mm
質量 約8.3kg
IP規格（フロント／リア） IP20／IP20
メンテナンス フロント
電源ケーブル1本あたりの最大接続数※3 AC100V系 8台／AC200V系 12台
LANケーブル1本あたりの最大接続数 20台 39台
  • ※1
    正面方向から輝度半減になる角度。
  • ※2
    6,500K、全白入力、輝度設定最大時。
  • ※3
    定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。

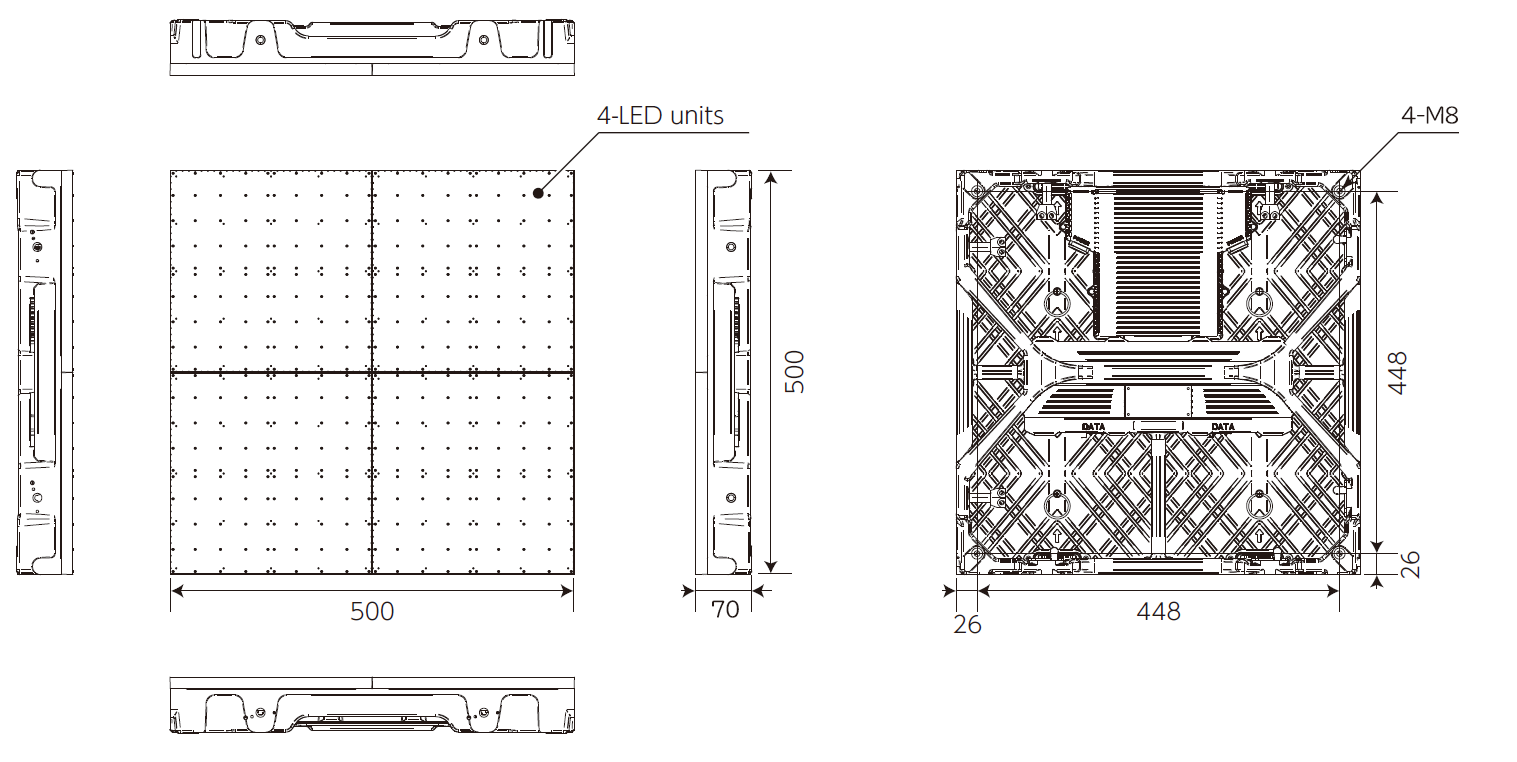

外形寸法

外形寸法図
全モデルにおいて共通キャビネット、1キャビネットに4枚のピクセルカード

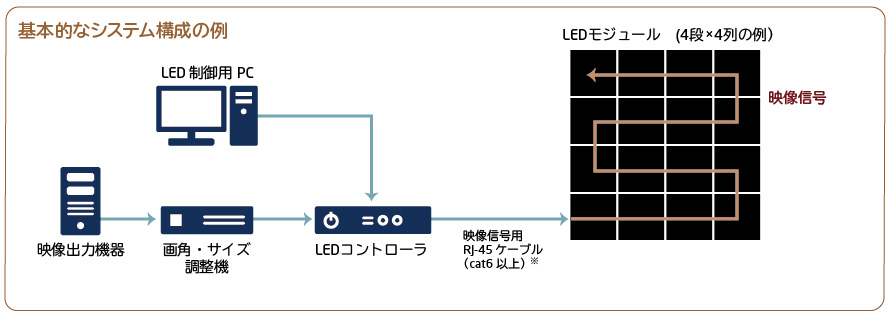

システム構成例

  • ※
    LEDコントローラ、LEDモジュール間の距離は最長60ｍ推奨。長さが60ｍを超える場合は、光ケーブルが必要となります。
  • ・
    各モデルの最大接続可能台数は仕様をご確認ください。
  • ・
    システムの構成・機器はお客様ごとに異なります。詳しくは営業担当者までご相談ください。

保守サポート

修理期間(※製品ご購入時に選択)

通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。

LED画素ピッチ 通常モデル 型名 10年修理対応モデル 型名
2.8mm Q2シリーズ（屋内用） LED-Q028i2 LED-Q028i2-10Y
3.9mm LED-Q039i2 LED-Q039i2-10Y
  • 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。

ご提供可能な保守サービス

2年間無償保証

引き渡し日より2年間、センドバック修理による無償修理をいたします。

  • ※
    付帯条件：当社の保証内容はLEDモジュールとLEDコントローラでの保証です。修理代、修理部品代、片道輸送費（修理品の発送はお客様にてお願いします）のみの無償保証となります。故障時の取り外し、取り付け等は含んでおりません。

new windowLEDディスプレイ 2年無償保証サービスの詳細はこちら

【有償保守】LEDディスプレイ個別契約保守サービス

LEDディスプレイのメンテナンスに必要な保守サービスとして、「個別契約保守」「個別スポット保守」などニーズに合わせた保守サービスをご用意しました。お客様のご要望にあわせてお選びいただけます。
お客様からの対応依頼を受け付け、修理が必要と判断した場合、翌日以降に障害対応を実施いたします。

new window LEDディスプレイ個別契約保守サービスの詳細はこちら
