光効率・耐久性に優れ、明るい屋内でもくっきり高画質で表示
人が行き交う場所、触れられる距離にも設置ができ
アスペクト比9:16の縦型設置や
壁面のコーナー・柱巻きへの設置もできる90度設置モデル

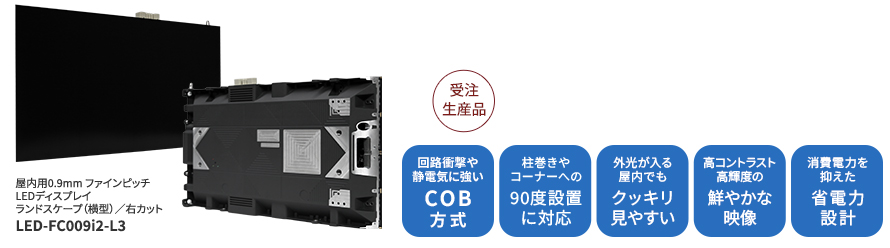

COB 90度設置モデル FC2シリーズ [生産終了]
屋内向けサイネージに適した、目地の無いすっきりとした大画面を提供するフルカラーファインピッチLEDディスプレイです。ランドスケープ（横型）・ポートレート（縦型）の2タイプと、シームレスな90度設置を可能にする8種類のキャビネットで、柱巻きやコーナーを活用したマルチスクリーンを構成することができます。
光効率・耐久性に優れたCOBフリップチップ方式のピクセルカードを採用しており、高輝度800cd/m²・高コントラスト比20,000:1の高画質表示により、外光が差し込む明るい屋内でもくっきりと鮮やかな高画質映像を表示可能。またピクセルカードの表面が樹脂で保護されており、人が触れることが想定される場所にも設置ができるため、人が行きかう場所の通路やエントランスなどさまざまな設置ニーズにきめ細かく応えます。
| LED画素ピッチ |
0.9mm |
1.2mm |
1.5mm |
| 標準視距離※ |
2.3m |
3.0m |
3.8m |
| 型名 |
ランドスケープ
（横型） |
フラット |
LED-FC009i2-L1 |
LED-FC012i2-L1 |
LED-FC015i2-L1 |
| 左カット |
LED-FC009i2-L2 |
LED-FC012i2-L2 |
LED-FC015i2-L2 |
| 右カット |
LED-FC009i2-L3 |
LED-FC012i2-L3 |
LED-FC015i2-L3 |
| 両カット |
LED-FC009i2-L4 |
LED-FC012i2-L4 |
LED-FC015i2-L4 |
ポートレート
（縦型） |
フラット |
LED-FC009i2-P5 |
LED-FC012i2-P5 |
LED-FC015i2-P5 |
| 左カット |
LED-FC009i2-P6 |
LED-FC012i2-P6 |
LED-FC015i2-P6 |
| 右カット |
LED-FC009i2-P7 |
LED-FC012i2-P7 |
LED-FC015i2-P7 |
| 両カット |
LED-FC009i2-P8 |
LED-FC012i2-P8 |
LED-FC015i2-P8 |
| 画素構成 |
Flip chip COB |
| 輝度 |
800cd/m² |
| コントラスト比 |
20,000 : 1 |
フルHD・4K画面を構成しやすい
アスペクト比16:9（ランドスケープ）、共通サイズのLEDモジュール

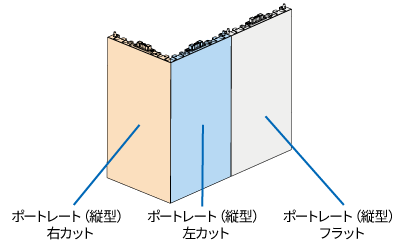

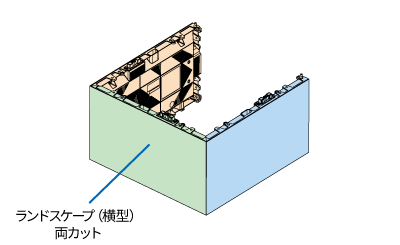

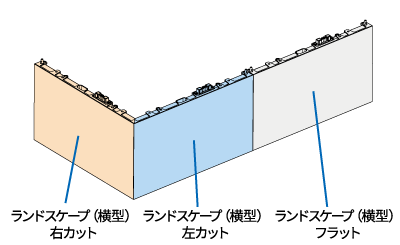

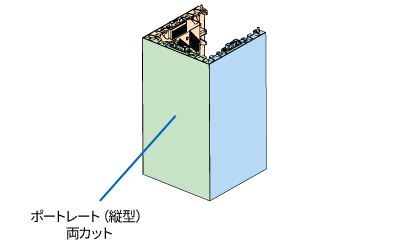

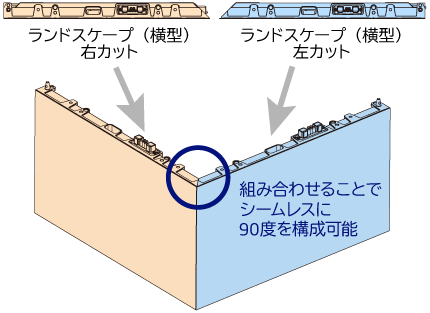

シームレスに90度を構成でき、
柱巻きや壁面のコーナーを活用したサイネージが可能
ランドスケープ（横型）とポートレート（縦型）の
それぞれの設置に対応したモジュールをご用意

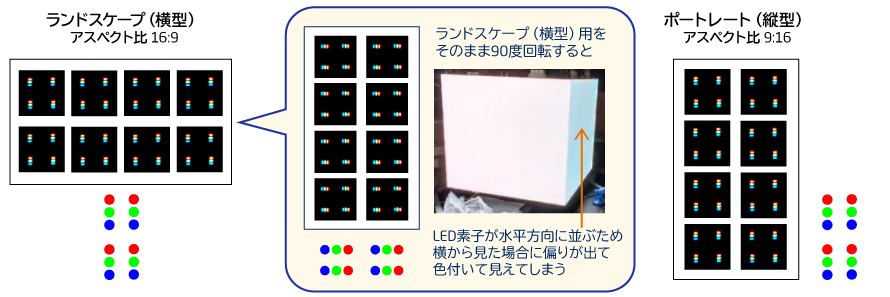

![ランドスケープ（横型）用を そのまま回転して設置するとRGBの画素が横に並んだ状態になり 水平方向からだと偏りが出て 色付いて見えてしまう。あらかじめ90度回転させた ポートレート（縦型）用のピクセルカードで 水平方向の色付きを改善。]()
ランドスケープ（横型）のモジュールと、ポートレート（縦型）のモジュールの
LED素子配列イメージ
表面が樹脂で保護されているため耐久性に優れ、
人が行き交い、触れられる距離への設置が可能
ピクセルカードの落下を防止するセーフティワイヤを装備
高輝度800cd/㎡、・高コントラスト比20,000:1で
明るくメリハリのある高画質映像を表示
COBフリップチップ方式はピクセルカードの表面に光を遮るものがないため光効率に優れており、画面輝度は800cd/㎡、コントラスト比20,000：1で、明るい照明の下や外光が差し込む屋内でも、明るくメリハリのある映像を映し出します。
また、広視野角※により、斜めから見ても視認性が高いので、広い範囲で映像をご覧いただけます。
省電力・軽量設計で、設置時の作業負担や運用コストを軽減
COBフリップチップ方式の採用により、SMD方式のFA/FEシリーズ従来モデルと比較して消費電力は0.9mmピッチは約53％削減、1.2mmピッチは約44％削減、1.5mmピッチは約48％削減しました。電源ケーブル1本あたりの最大接続台数（AC100V）は20台です。
また、LEDモジュールの重さは約7.0kgと軽量なため、設置時などの作業負担の軽減と運用コストの低減が可能です。
| |
最大消費電力 |
| LED画素ピッチ |
FC2シリーズ |
FA/FEシリーズ
（従来モデル） |
| 0.9mm |
70W |
150W |
| 1.2mm |
70W |
125W |
| 1.5mm |
65W |
125W |
長期運用を希望される方へ、
10年間の長期修理に対応したモデルをラインアップ
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
- 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
FC2シリーズ
ランドスケープ
（横型） |
通常モデル 型名 |
フラット |
LED-FC009i2-L1 |
LED-FC012i2-L1 |
LED-FC015i2-L1 |
| 左カット |
LED-FC009i2-L2 |
LED-FC012i2-L2 |
LED-FC015i2-L2 |
| 右カット |
LED-FC009i2-L3 |
LED-FC012i2-L3 |
LED-FC015i2-L3 |
| 両カット |
LED-FC009i2-L4 |
LED-FC012i2-L4 |
LED-FC015i2-L4 |
| 10年修理対応モデル 型名 |
フラット |
LED-FC009i2YL1 |
LED-FC012i2YL1 |
LED-FC015i2YL1 |
| 左カット |
LED-FC009i2YL2 |
LED-FC012i2YL2 |
LED-FC015i2YL2 |
| 右カット |
LED-FC009i2YL3 |
LED-FC012i2YL3 |
LED-FC015i2YL3 |
| 両カット |
LED-FC009i2YL4 |
LED-FC012i2YL4 |
LED-FC015i2YL4 |
| LED画素ピッチ |
0.9mm |
1.2mm |
1.5mm |
| 解像度（ピクセル） |
640×360 |
480×270 |
384×216 |
| 画素構成 |
Flip chip COB |
| 輝度※1 |
800cd/m² |
| コントラスト比 |
20,000 : 1 |
| 色再現 |
16ビット（約281兆色） |
| 視野角※2 |
|
左/右 |
80°/80° |
80°/80° |
80°/80° |
| 上/下 |
75°/75° |
80°/80° |
80°/80° |
| 動作環境 |
|
温度 |
-20～40℃ |
| 湿度 |
10～80%（結露のないこと） |
| 電源入力 |
AC 100-240V、50/60Hz |
| 消費電力※3 |
|
AC100V |
70W |
70W |
65W |
| 寸法（W×H×D） |
608×342×48.5mm |
| 質量 |
約6.7kg |
| IP規格（フロント／リア） |
IP40／IP20 |
| 設置 |
フロント |
| メンテナンス |
フロント |
| 電源ケーブル1本あたりの最大接続数※4 |
AC100V系20台 / AC200V系40台 |
| LANケーブル1本あたりの最大接続数 |
2台 |
5台 |
7台 |
FC2シリーズ
ポートレート
（縦型） |
通常モデル 型名 |
フラット |
LED-FC009i2-P5 |
LED-FC012i2-P5 |
LED-FC015i2-P5 |
| 左カット |
LED-FC009i2-P6 |
LED-FC012i2-P6 |
LED-FC015i2-P6 |
| 右カット |
LED-FC009i2-P7 |
LED-FC012i2-P7 |
LED-FC015i2-P7 |
| 両カット |
LED-FC009i2-P8 |
LED-FC012i2-P8 |
LED-FC015i2-P8 |
| 10年修理対応モデル 型名 |
フラット |
LED-FC009i2YP5 |
LED-FC012i2YP5 |
LED-FC015i2YP5 |
| 左カット |
LED-FC009i2YP6 |
LED-FC012i2YP6 |
LED-FC015i2YP6 |
| 右カット |
LED-FC009i2YP7 |
LED-FC012i2YP7 |
LED-FC015i2YP7 |
| 両カット |
LED-FC009i2YP8 |
LED-FC012i2YP8 |
LED-FC015i2YP8 |
| LED画素ピッチ |
0.9mm |
1.2mm |
1.5mm |
| 解像度（ピクセル） |
360×640 |
270×480 |
216×384 |
| 画素構成 |
Flip chip COB |
| 輝度※1 |
800cd/m² |
| コントラスト比 |
20,000 : 1 |
| 色再現 |
16ビット（約281兆色） |
| 視野角※2 |
|
左/右 |
75°/75° |
80°/80° |
80°/80° |
| 上/下 |
80°/80° |
80°/80° |
80°/80° |
| 動作環境 |
|
温度 |
-20～40℃ |
| 湿度 |
10～80%（結露のないこと） |
| 電源入力 |
AC 100-240V、50/60Hz |
| 消費電力※3 |
|
AC100V |
70W |
70W |
65W |
| 寸法（W×H×D） |
342×608×48.5mm |
| 質量 |
約6.7kg |
| IP規格（フロント／リア） |
IP40／IP20 |
| 設置 |
フロント |
| メンテナンス |
フロント |
| 電源ケーブル1本あたりの最大接続数※4 |
AC100V系20台 / AC200V系40台 |
| LANケーブル1本あたりの最大接続数 |
2台 |
5台 |
7台 |

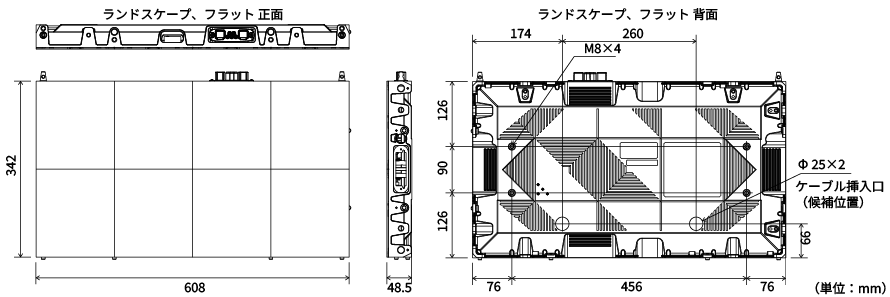

ランドスケープ（横型）、フラット
LED-FC009i2-L1 / LED-FC012i2-L1 / LED-FC015i2-L1
LED-FC009i2YL1 / LED-FC012i2YL1 / LED-FC015i2YL1
![ランドスケープ（横型）、フラット 外形寸法図]()

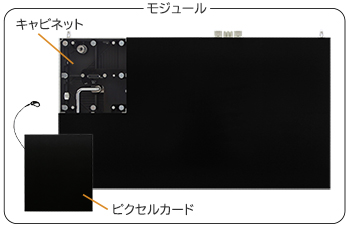

ピクセルカード8枚で1モジュールを構成

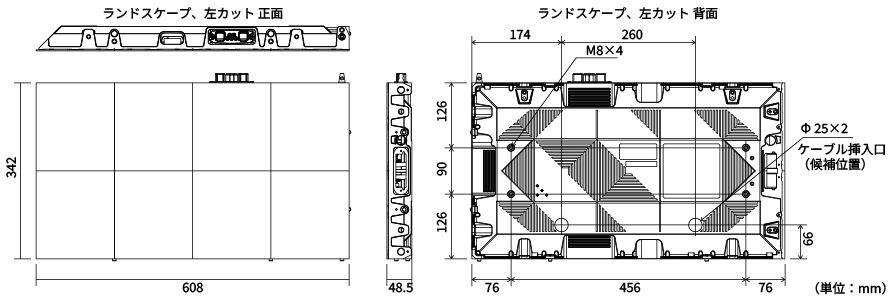

ランドスケープ（横型）、左カット
LED-FC009i2-L2 / LED-FC012i2-L2 / LED-FC015i2-L2
LED-FC009i2YL2 / LED-FC012i2YL2 / LED-FC015i2YL2
![ランドスケープ（横型）、左カット 外形寸法図]()
ピクセルカード8枚で1モジュールを構成

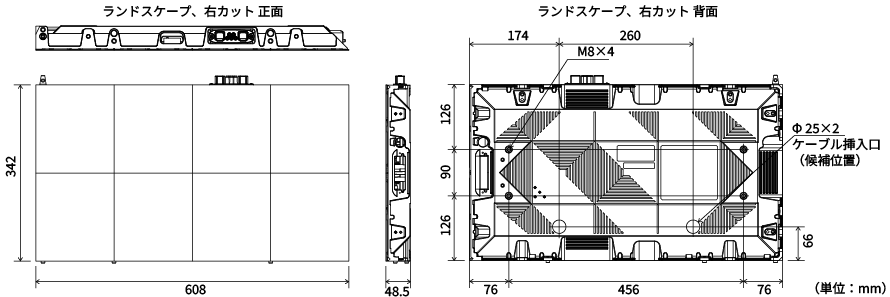

ランドスケープ（横型）、右カット
LED-FC009i2-L3 / LED-FC012i2-L3 / LED-FC015i2-L3
LED-FC009i2YL3 / LED-FC012i2YL3 / LED-FC015i2YL3
![ランドスケープ（横型）、右カット 外形寸法図]()
ピクセルカード8枚で1モジュールを構成

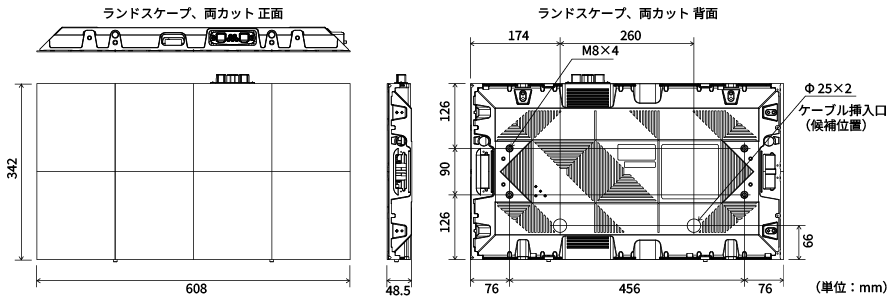

ランドスケープ（横型）、両カット
LED-FC009i2-L4 / LED-FC012i2-L4 / LED-FC015i2-L4
LED-FC009i2YL4 / LED-FC012i2YL4 / LED-FC015i2YL4
![ランドスケープ（横型）、両カット 外形寸法図]()
ピクセルカード8枚で1モジュールを構成
ポートレート（縦型）、フラット
LED-FC009i2-P5 / LED-FC012i2-P5 / LED-FC015i2-P5
LED-FC009i2YP5 / LED-FC012i2YP5 / LED-FC015i2YP5
![ポートレート（縦型）、フラット 外形寸法図]()
ピクセルカード8枚で1モジュールを構成

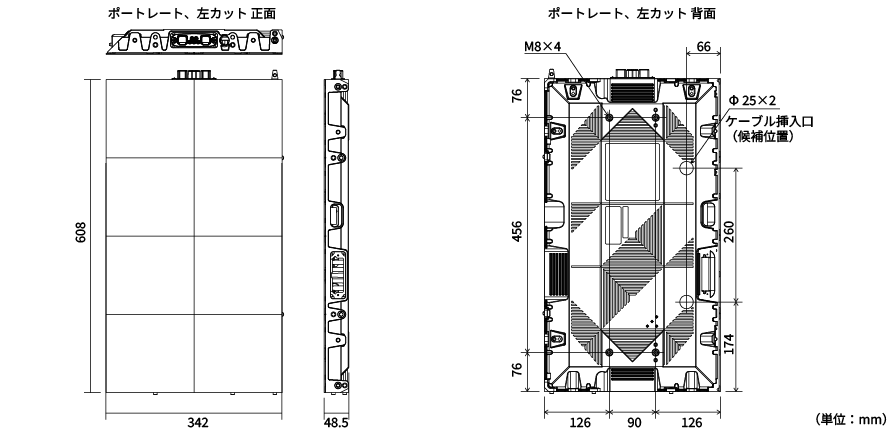

ポートレート（縦型）、左カット
LED-FC009i2-P6 / LED-FC012i2-P6 / LED-FC015i2-P6
LED-FC009i2YP6 / LED-FC012i2YP6 / LED-FC015i2YP6
![ポートレート（縦型）、左カット 外形寸法図]()
ピクセルカード8枚で1モジュールを構成

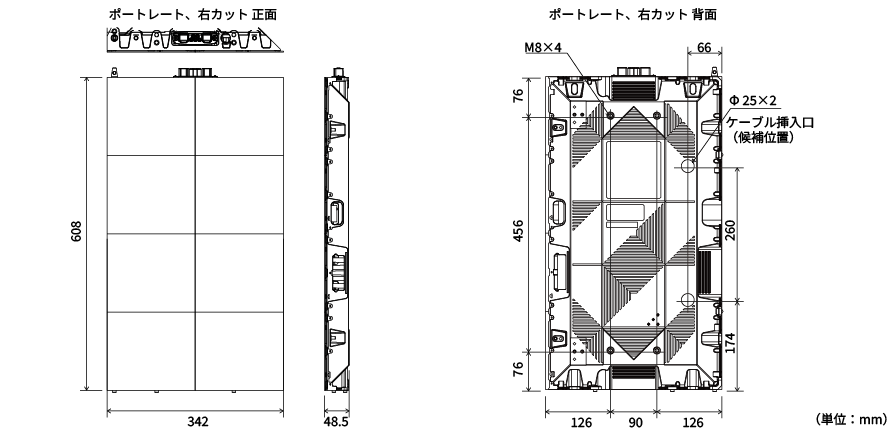

ポートレート（縦型）、右カット
LED-FC009i2-P7 / LED-FC012i2-P7 / LED-FC015i2-P7
LED-FC009i2YP7 / LED-FC012i2YP7 / LED-FC015i2YP7
![ポートレート（縦型）、右カット 外形寸法図]()
ピクセルカード8枚で1モジュールを構成

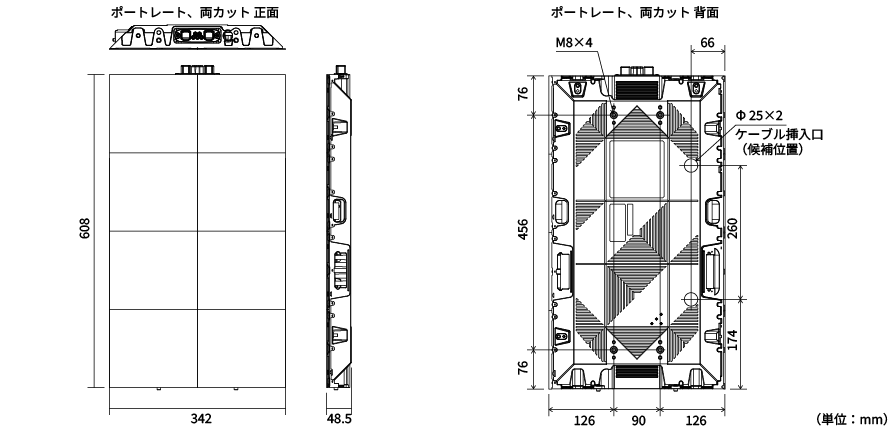

ポートレート（縦型）、両カット
LED-FC009i2-P8 / LED-FC012i2-P8 / LED-FC015i2-P8
LED-FC009i2YP8 / LED-FC012i2YP8 / LED-FC015i2YP8
![ポートレート（縦型）、両カット 外形寸法図]()
ピクセルカード8枚で1モジュールを構成
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
| LED画素ピッチ |
通常モデル 型名 |
10年修理対応モデル 型名 |
| 0.9ｍｍ |
FC2シリーズ
ランドスケープ
（横型） |
フラット |
LED-FC009i2-L1 |
LED-FC009i2YL1 |
| 左カット |
LED-FC009i2-L2 |
LED-FC009i2YL2 |
| 右カット |
LED-FC009i2-L3 |
LED-FC009i2YL3 |
| 両カット |
LED-FC009i2-L4 |
LED-FC009i2YL4 |
| 1.2mm |
フラット |
LED-FC012i2-L1 |
LED-FC012i2YL1 |
| 左カット |
LED-FC012i2-L2 |
LED-FC012i2YL2 |
| 右カット |
LED-FC012i2-L3 |
LED-FC012i2YL3 |
| 両カット |
LED-FC012i2-L4 |
LED-FC012i2YL4 |
| 1.5mm |
フラット |
LED-FC015i2-L1 |
LED-FC015i2YL1 |
| 左カット |
LED-FC015i2-L2 |
LED-FC015i2YL2 |
| 右カット |
LED-FC015i2-L3 |
LED-FC015i2YL3 |
| 両カット |
LED-FC015i2-L4 |
LED-FC015i2YL4 |
| 0.9mm |
FC2シリーズ
ポートレート
（縦型） |
フラット |
LED-FC009i2-P5 |
LED-FC009i2YP5 |
| 左カット |
LED-FC009i2-P6 |
LED-FC009i2YP6 |
| 右カット |
LED-FC009i2-P7 |
LED-FC009i2YP7 |
| 両カット |
LED-FC009i2-P8 |
LED-FC009i2YP8 |
| 1.2mm |
フラット |
LED-FC012i2-P5 |
LED-FC012i2YP5 |
| 左カット |
LED-FC012i2-P6 |
LED-FC012i2YP6 |
| 右カット |
LED-FC012i2-P7 |
LED-FC012i2YP7 |
| 両カット |
LED-FC012i2-P8 |
LED-FC012i2YP8 |
| 1.5mm |
フラット |
LED-FC015i2-P5 |
LED-FC015i2YP5 |
| 左カット |
LED-FC015i2-P6 |
LED-FC015i2YP6 |
| 右カット |
LED-FC015i2-P7 |
LED-FC015i2YP7 |
| 両カット |
LED-FC015i2-P8 |
LED-FC015i2YP8 |
- 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
引き渡し日より2年間、センドバック修理による無償修理をいたします。
【有償保守】LEDディスプレイ個別契約保守サービス
LEDディスプレイのメンテナンスに必要な保守サービスとして、「個別契約保守」「個別スポット保守」などニーズに合わせた3つの保守サービスをご用意しました。お客様のご要望にあわせてお選びいただけます。
お客様からの対応依頼を受け付け、修理が必要と判断した場合、翌日以降に障害対応を実施いたします。
