光効率・耐久性に優れたCOBフリップチップ方式
明るい屋内でもくっきりとした高画質表示で
人が行き交う場所、触れられる距離にも設置可能

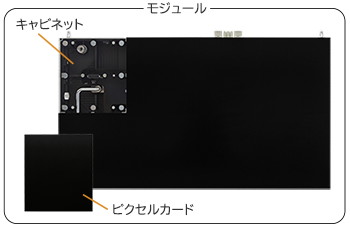

ピクセルカードの表面が樹脂で保護されており、人が触れることが想定される場所にも設置が可能です。また高輝度800cd/m²・高コントラスト比20,000:1で、外光が差し込む明るい屋内でもくっきりと鮮やかな高画質映像を表示できます。

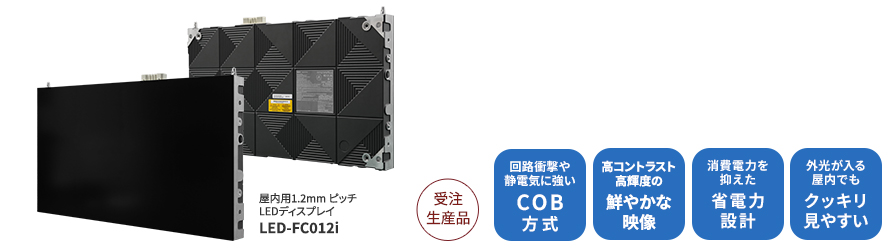

フルHD・4K解像度を構成しやすいアスペクト比16：9のLEDモジュールで、屋内向けサイネージに適した目地の無いすっきりとした大画面を提供するフルカラーファインピッチLEDディスプレイです。
| LED画素ピッチ |
0.9mm |
1.2mm |
1.5mm |
| 標準視距離※ |
2.3m |
3.0m |
3.8m |
| 型名 |
LED-FC009i |
LED-FC012i |
LED-FC015i |
| 画素構成 |
Flip chip COB |
| 輝度 |
800cd/m² |
| コントラスト比 |
20,000 : 1 |
コマ図
表面が樹脂で保護されているため耐久性に優れ、
人が行き交い、触れられる距離への設置が可能
高輝度800cd/㎡、・高コントラスト比20,000:1で
明るくメリハリのある高画質映像を表示

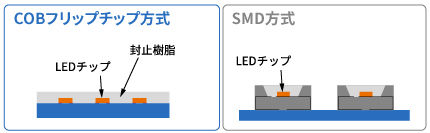

COBフリップチップ方式はピクセルカードの表面に光を遮るものがないため光効率に優れており、画面輝度は800cd/㎡、コントラスト比20,000：1と、SMD方式の当社従来機種 FA/FEシリーズに比べて大きく向上。明るい照明の下や外光が差し込む屋内でも、明るくメリハリのある映像を映し出します。
また、広視野角※により、斜めから見ても視認性が高いので、広い範囲で映像をご覧いただけます。
| |
輝度 |
| LED画素ピッチ |
FCシリーズ |
FAシリーズ |
FEシリーズ |
| 0.9mm |
800cd/m² |
600cd/m² |
| 1.2mm |
800cd/m² |
700cd/m² |
| 1.5mm |
| |
コントラスト比 |
| LED画素ピッチ |
FCシリーズ |
FAシリーズ |
FEシリーズ |
| 0.9mm |
20,000：1 |
5,000：1 |
| 1.2mm |
5,000：1 |
4,000：1 |
| 1.5mm |
省電力・軽量設計で、設置時の作業負担や運用コストを軽減
COBフリップチップ方式の採用により、FA/FEシリーズと比較して消費電力は0.9mmピッチは約60％削減、1.2mmピッチは約44％削減、1.5mmピッチは約48％削減しました。電源ケーブル1本あたりの最大接続台数（AC100V）は、FA/FEシリーズが0.9mm：8台、1.2mm/1.5mm：10台なのに対して、FCシリーズは20台接続できます。
| |
消費電力 |
| LED画素ピッチ |
FCシリーズ |
FA/FEシリーズ |
| 0.9mm |
60W |
150W |
| 1.2mm |
70W |
125W |
| 1.5mm |
65W |
125W |

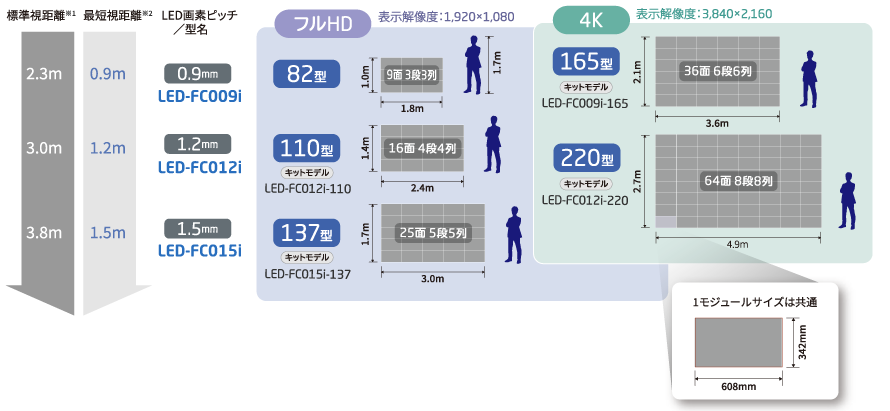

フルHD・4K画面を構成しやすい
アスペクト比16:9、共通サイズのLEDモジュール
マルチスクリーン導入をサポートする、LEDディスプレイキットモデルをご用意
長期運用を希望される方へ、
10年間の長期修理に対応したモデルをラインアップ
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
また、LEDディスプレイキットモデルにも10年間の長期修理に対応したモデルをご用意しました。
- 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
| FCシリーズ |
通常モデル 型名 |
LED-FC009i |
LED-FC012i |
LED-FC015i |
| 10年修理対応モデル 型名 |
LED-FC009i-10Y |
LED-FC012i-10Y |
LED-FC015i-10Y |
| LED画素ピッチ |
0.9mm |
1.2mm |
1.5mm |
| 解像度（ピクセル） |
640×360 |
480×270 |
384×216 |
| 画素構成 |
Flip chip COB |
| 輝度 |
800cd/m² |
| コントラスト比 |
20,000 : 1 |
| 色再現 |
16ビット（約281兆色） |
| 視野角※1 |
左/右 |
80°/80° |
80°/80° |
80°/80° |
| 上/下 |
75°/75° |
80°/80° |
80°/80° |
| 連続稼働時間 |
24時間 |
| 動作環境温度 |
-20～40℃ |
| 動作環境湿度 |
10～80%（結露のないこと） |
| 電源入力 |
AC 100-240V、50/60Hz |
| 消費電力※2 |
AC100V |
60W |
70W |
65W |

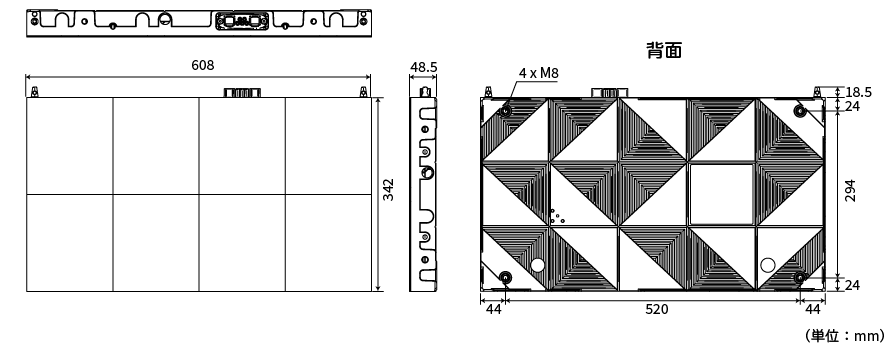

| 寸法（W×H×D） |
608×342×48.5mm |
| 質量 |
約7.0kg |
| IP規格（フロント／リア） |
IP40／IP20 |
| 設置 |
フロント |
| メンテナンス |
フロント |
| 電源ケーブル1本あたりの最大接続数※3 |
AC100V系20台 / AC200V系40台 |
| LANケーブル1本あたりの最大接続数 |
2台 |
5台 |
7台 |
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
| LED画素ピッチ |
シリーズ |
通常モデル 型名 |
10年修理対応モデル 型名 |
| 0.9mm |
FCシリーズ |
LED-FC009i |
LED-FC009i-10Y |
| 1.2mm |
LED-FC012i |
LED-FC012i-10Y |
| 1.5mm |
LED-FC015i |
LED-FC015i-10Y |
- 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
引き渡し日より2年間、センドバック修理による無償修理をいたします。
【有償保守】LEDディスプレイ個別契約保守サービス
LEDディスプレイのメンテナンスに必要な保守サービスとして、「個別契約保守」「個別スポット保守」などニーズに合わせた3つの保守サービスをご用意しました。お客様のご要望にあわせてお選びいただけます。
お客様からの対応依頼を受け付け、修理が必要と判断した場合、翌日以降に障害対応を実施いたします。
