ハイグレードモデル FAシリーズ

屋内用フルカラーファインピッチLEDディスプレイLEDディスプレイキットモデル生産終了

LEDディスプレイキットモデル

ハイグレードモデル FAシリーズのLEDディスプレイに、マルチスクリーン導入に必要な機器、取付フレーム、ケーブル類などをセット化したキット製品をご用意しました。
また、長期運用を希望される方へ、10年間の長期修理に対応したモデルもラインアップしています。

FAシリーズ キットモデル [生産終了]

  • 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。

受注生産品　オープン価格

品名 型名 画面サイズ
（マルチ構成）		 解像度 画素ピッチ
従来モデル 省電力モデル
屋内用 110型 FHD
LEDディスプレイキット		 LED-FA012i2-110 LED-FA012i3-110 110型（4×4）

16面4段4列		 1,920×1,080
（フルHD）		 1.2 mm
屋内用 110型 HD
LEDディスプレイキット		 LED-FA019i2-110 － 1,280×720
（HD）		 1.9 mm
屋内用 137型 FHD
LEDディスプレイキット		 LED-FA015i2-137 LED-FA015i3-137 137型（5×5）

25面5段5列		 1,920×1,080
（フルHD）		 1.5 mm
屋内用 165型 FHD
LEDディスプレイキット		 LED-FA019i2-165 LED-FA019i3-165 165型（6×6）

36面6段6列		 1,920×1,080
（フルHD）		 1.9 mm
屋内用 220型 4K
LEDディスプレイキット		 LED-FA012i2-220 LED-FA012i3-220 220型（8×8）

64面8段8列		 3,840×2,160
（4K）		 1.2 mm
屋内用 220型 FHD
LEDディスプレイキット		 LED-FA025i2-220 － 1,920×1,080
（フルHD）		 2.5 mm
屋内用 220型 HD
LEDディスプレイキット		 LED-FA038i2-220 － 1,280×720
（HD）		 3.8 mm

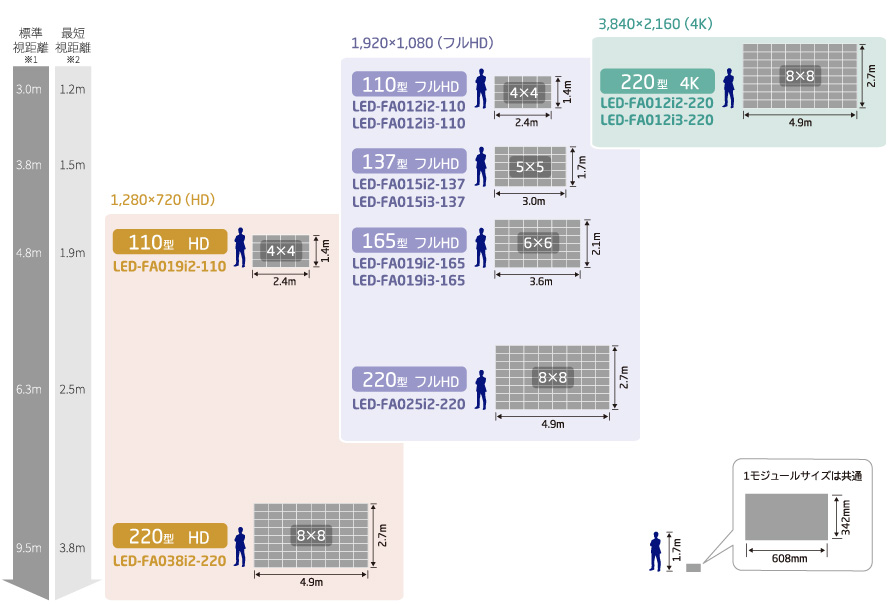

キット製品ラインアップ
  • ※1
    画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
  • ※2
    画素は見える場合がありますが、画像として違和感なく視認できる最短の距離で、ピッチの約1000倍。

キット構成内容

従来モデル
  • LEDディスプレイ（マルチ構成）一式
  • LEDコントローラ（配線ケーブル付）
  • 取付フレーム一式（化粧パネル、キャビネットハンガーピン）
  • 下部フロントカバー
  • 電源バー（電源配線付、左右サイドパネル付）
  • 化粧パネル一式（天面、側面、連結ブロック）
  • バックフレーム一式
  • 固定用各種ネジ
省電力モデル
  • LEDディスプレイ（マルチ構成）一式
  • LEDコントローラ（配線ケーブル付）
  • 取付フレーム一式（化粧パネル、キャビネットハンガーピン）
  • 下部フロントカバー
  • 電源バー（左右サイドパネル付）
  • 化粧パネル一式（天面、側面、連結ブロック）
  • バックフレーム一式
  • 固定用各種ネジ

FAシリーズ キットモデル仕様

コマ図
コマ図
従来モデル
FAシリーズ キットモデル 型名 LED-FA012i2-110 LED-FA019i2-110 LED-FA015i2-137 LED-FA019i2-165 LED-FA012i2-220 LED-FA025i2-220 LED-FA038i2-220
10年修理対応モデル 型名 LED-FA012i2Y110 LED-FA019i2Y110 LED-FA015i2Y137 LED-FA019i2Y165 LED-FA012i2Y220 LED-FA025i2Y220 LED-FA038i2Y220
モジュール構成 LED-FA012i2
4×4		 LED-FA019i2
4×4		 LED-FA015i2
5×5		 LED-FA019i2
6×6		 LED-FA012i2
8×8		 LED-FA025i2
8×8		 LED-FA038i2
8×8
表示解像度（ピクセル） 1,920×1,080
（フルHD）		 1,280×720
（HD）		 1,920×1,080
（フルHD）		 1,920×1,080
（フルHD）		 3,840×2,160
（4K）		 1,920×1,080
（フルHD）		 1,280×720
（HD）
画素構成 3-in-1 SMD
LED画素ピッチ 1.2mm 1.9mm 1.5mm 1.9mm 1.2mm 2.5mm 3.8mm
輝度 800cd/m² 1,200cd/m²
コントラスト比  5,000 : 1 7,000 : 1
リフレッシュレート 最大3,840Hz
色再現 16ビット（約281兆色）
輝度調整範囲 0～100%（256ステップ）手動および自動調整
ガンマ補正設定 1.0～4.0（工場出荷設定：2.8）
色温度 3,000K～9,500K（工場出荷設定：6,500K）
視野角※1 左/右 85°/85° 80°/80°
上/下 85°/85° 70°/70°
LED寿命※2 100,000時間
信号入出力 RJ-45（1000Base-T）
信号ケーブル FTP CAT5e 最長100m
連続稼働時間 24時間
電源入力 AC 100-240V、50/60Hz
消費電力※3 AC100V 2,000W 3,125W 4,500W 8,000W 7,680W
IP規格（フロント／リア） IP20／IP20
メンテナンス フロント
外形寸法（W×H×D） 2,444×1,475.5×78mm 3,052×1,817.5×78mm 3,660×2,159.5×78mm 4,876×2,843.5×78mm
質量 182.0kg 279.0kg 390.8kg 659.2kg
動作環境 温度 -20～40℃
湿度 10～80%（結露のないこと）
高度 5000m以下
保管環境 温度 -20～45℃
湿度 10～85%（結露のないこと）
適合規格等 安全 J62368-1、cTUVus、CBレポート(IEC62368-1)
不要輻射 VCCI Class A、FCC
その他 CE
  • ※1
    正面方向から輝度半減になる角度。
  • ※2
    輝度半減時。
  • ※3
    6,500K、全白入力、輝度設定最大時。
省電力モデル
省電力
モデル		 キットモデル 型名 LED-FA012i3-110 LED-FA015i3-137 LED-FA019i3-165 LED-FA012i3-220
10年修理対応モデル 型名 LED-FA012i3Y110 LED-FA015i3Y137 LED-FA019i3Y165 LED-FA012i3Y220
モジュール構成 LED-FA012i3
4×4		 LED-FA015i3
5×5		 LED-FA019i3
6×6		 LED-FA012i3
8×8
表示解像度（ピクセル） 1,920×1,080
（フルHD）		 1,920×1,080
（フルHD）		 1,920×1,080
（フルHD）		 3,840×2,160
（4K）
画素構成 3-in-1 Flip chip SMD
LED画素ピッチ 1.2mm 1.5mm 1.9mm 1.2mm
輝度 800cd/m²
コントラスト比  10,000 : 1
リフレッシュレート 最大3,840Hz
色再現 16ビット（約281兆色）
輝度調整範囲 0～100%（256ステップ）手動および自動調整
ガンマ補正設定 1.0～4.0（工場出荷設定：2.8）
色温度 3,000K～9,500K（工場出荷設定：6,500K）
視野角※1 左/右 85°/85°
上/下 80°/80°
LED寿命※2 100,000時間
信号入出力 RJ-45（1000Base-T）
信号ケーブル FTP CAT5e 最長100m
連続稼働時間 24時間
電源入力 AC 100-240V、50/60Hz
消費電力※3 AC100V 720W 1,125W 1,620W 2,880W
IP規格（フロント／リア） IP20／IP20
メンテナンス フロント
外形寸法（W×H×D） 2,444×1,475.5×78mm 3,052×1,817.5×78mm 3,660×2,159.5×78mm 4,876×2,843.5×78mm
質量 182.0kg 279.0kg 390.8kg 659.2kg
動作環境 温度 -20～40℃
湿度 10～80%（結露のないこと）
高度 5,000m以下
保管環境 温度 -20～45℃
湿度 10～85%（結露のないこと）
適合規格等 安全 J62368-1、電気用品安全法（モジュール）、cTUVus、CBレポート(IEC62368-1)
不要輻射 VCCI Class A、FCC
その他 CE
  • ※1
    正面方向から輝度半減になる角度。
  • ※2
    輝度半減時
  • ※3
    6,500K、全白入力、輝度設定最大時。

対応オプション

連結金具／LED-F-PB-CNJ [生産終了]

同じ機種2台を並列に設置する場合、推奨する固定用の連結金具です。

キットモデルの連結イメージと連結金具zoom拡大する
型名 LED-F-PB-CNJ
希望小売価格 オープン価格
外形寸法（W×D×H） 100×30.8×79.8mm
質量 410g
適合機種 FAシリーズ
従来モデル		 通常モデル
（5年間修理対応）		 LED-FA012I2-110
LED-FA019I2-110
LED-FA015I2-137
LED-FA019I2-165
LED-FA012I2-220
LED-FA025I2-220
LED-FA038I2-220
10年修理対応モデル LED-FA012I2Y110
LED-FA019I2Y110
LED-FA015I2Y137
LED-FA019I2Y165
LED-FA012I2Y220
LED-FA025I2Y220
LED-FA038I2Y220
FAシリーズ
省電力モデル		 通常モデル
（5年間修理対応）		 LED-FA012I3-110
LED-FA015I3-137
LED-FA019I3-165
LED-FA012I3-220
10年修理対応モデル LED-FA012I3Y110
LED-FA015I3Y137
LED-FA019I3Y165
LED-FA012I3Y220
  • ※
    FEシリーズ、FCシリーズとの共通オプションです。

保守サポート

修理期間(※製品ご購入時に選択)

通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
しかしさらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。

品名 通常モデル 型名 10年修理対応モデル 型名
屋内用 110型
FHD LEDディスプレイキット		 FAシリーズ
従来モデル		 LED-FA012i2-110 LED-FA012i2Y110
屋内用 110型 HD
LEDディスプレイキット		 LED-FA019i2-110 LED-FA019i2Y110
屋内用 137型 FHD
LEDディスプレイキット		 LED-FA015i2-137 LED-FA015i2Y137
屋内用 165型 FHD
LEDディスプレイキット		 LED-FA019i2-165 LED-FA019i2Y165
屋内用 220型 4K
LEDディスプレイキット		 LED-FA012i2-220 LED-FA012i2Y220
屋内用 220型 FHD
LEDディスプレイキット		 LED-FA025i2-220 LED-FA025i2Y220
屋内用 220型 HD
LEDディスプレイキット		 LED-FA038i2-220 LED-FA038i2Y220
屋内用 110型
FHD LEDディスプレイキット		 FAシリーズ
省電力モデル		 LED-FA012i3-110 LED-FA012i3Y110
屋内用 137型 FHD
LEDディスプレイキット		 LED-FA015i3-137 LED-FA015i3Y137
屋内用 165型 FHD
LEDディスプレイキット		 LED-FA019i3-165 LED-FA019i3Y165
屋内用 220型 4K
LEDディスプレイキット		 LED-FA012i3-220 LED-FA012i3Y220
  • 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。

ご提供可能な保守サービス

2年間無償保証

引き渡し日より2年間、センドバック修理による無償修理をいたします。

  • ※
    付帯条件：当社の保証内容はLEDモジュールとLEDコントローラでの保証です。修理代、修理部品代、片道輸送費（修理品の発送はお客様にてお願いします）のみの無償保証となります。故障時の取り外し、取り付け等は含んでおりません。

new windowLEDディスプレイ 2年無償保証サービスの詳細はこちら

【有償保守】LEDディスプレイキットモデル SupportPack [販売終了]

ご購入後にお客様情報をご登録していただくことで、サービス期間中は修理をお受けいただける充実した内容の有償保守サービスパッケージです。

new windowLEDディスプレイキットモデル SupportPackの詳細はこちら

商標について

  • ※
    ページに記載された内容・仕様は販売当時のものです。
